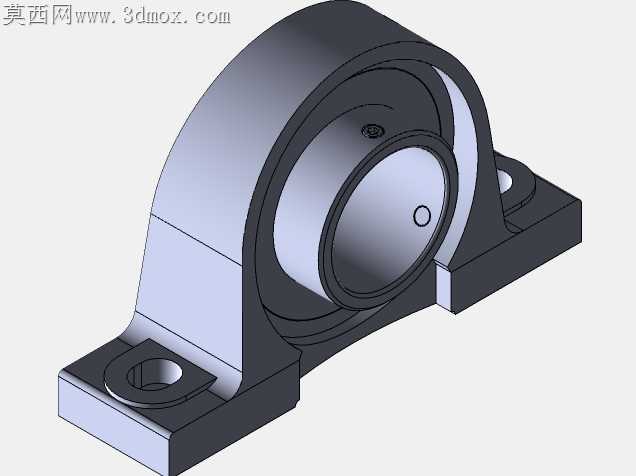

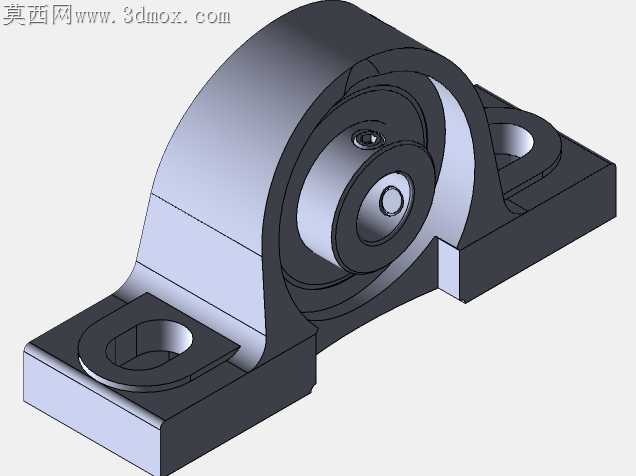

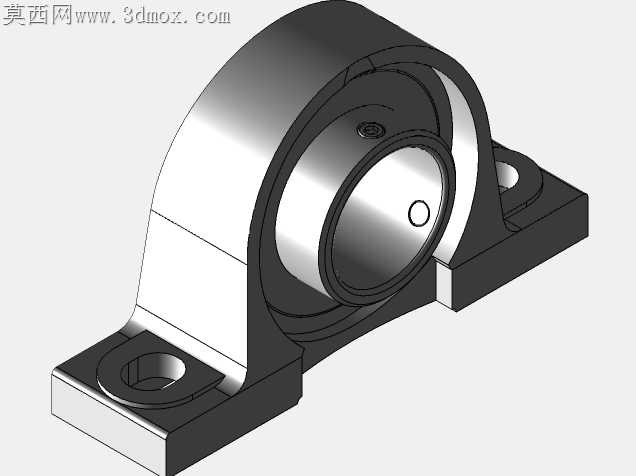

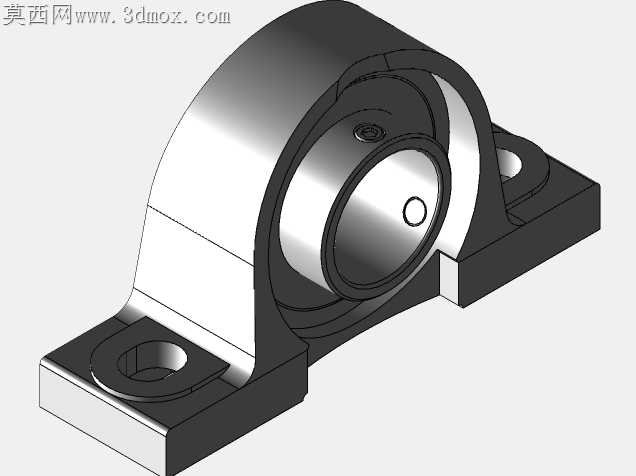

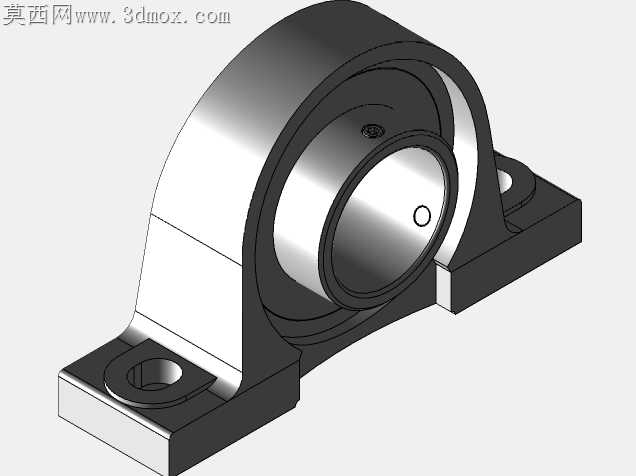

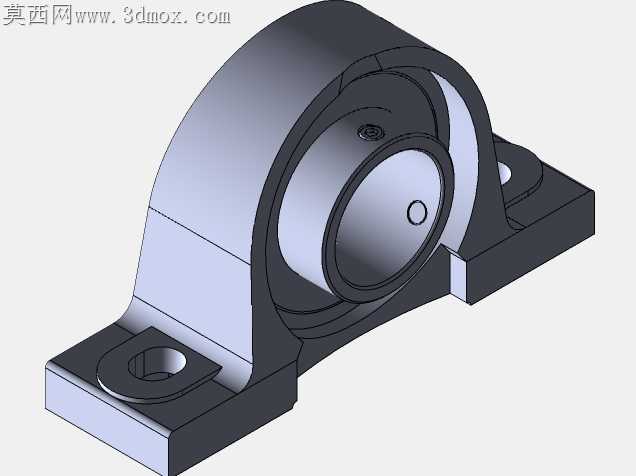

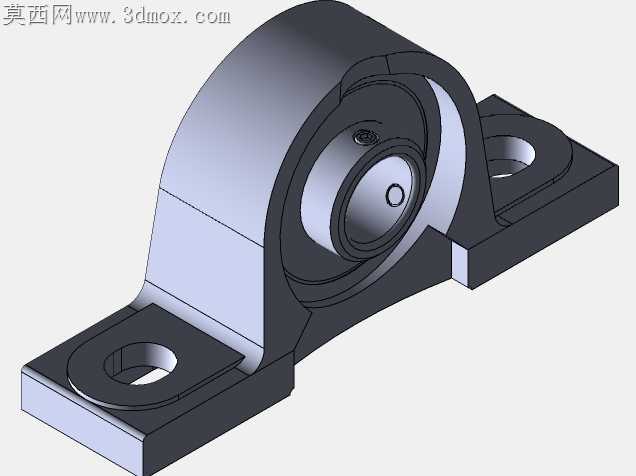

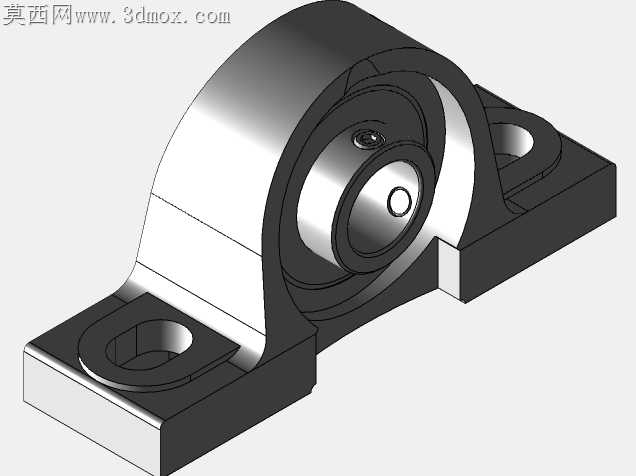

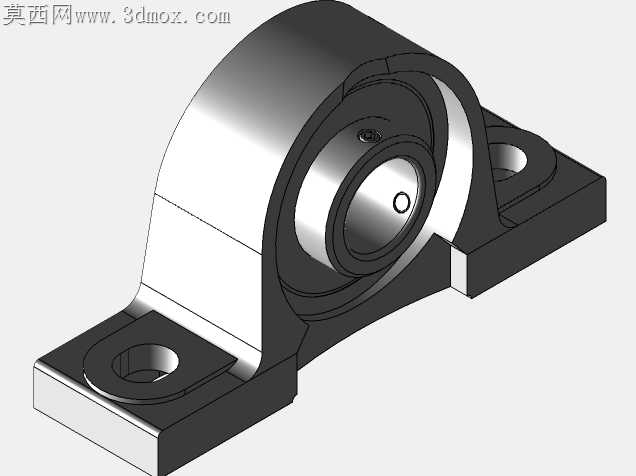

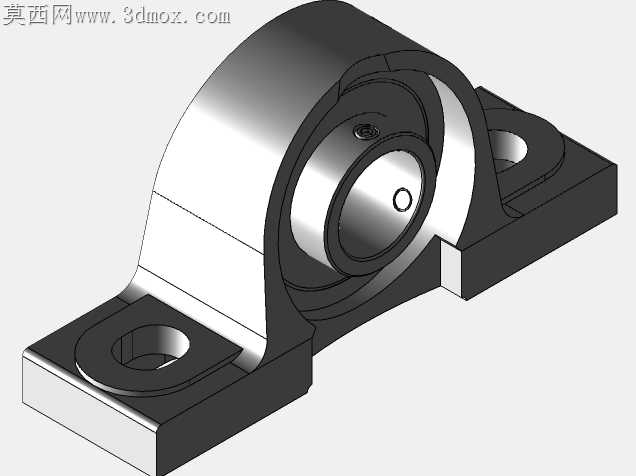

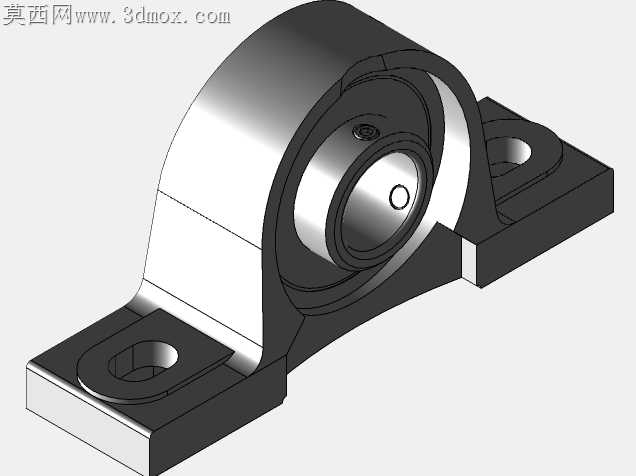

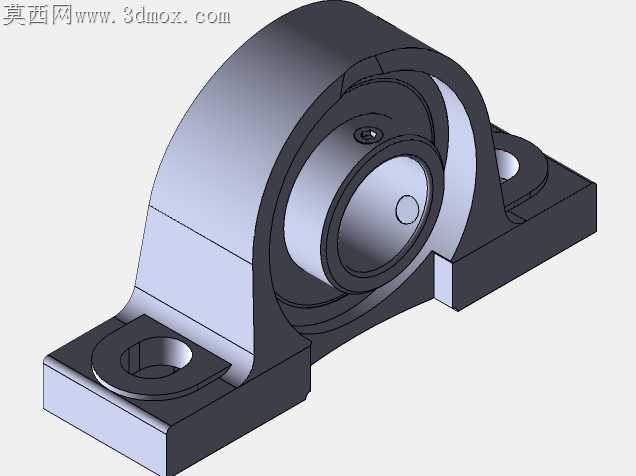

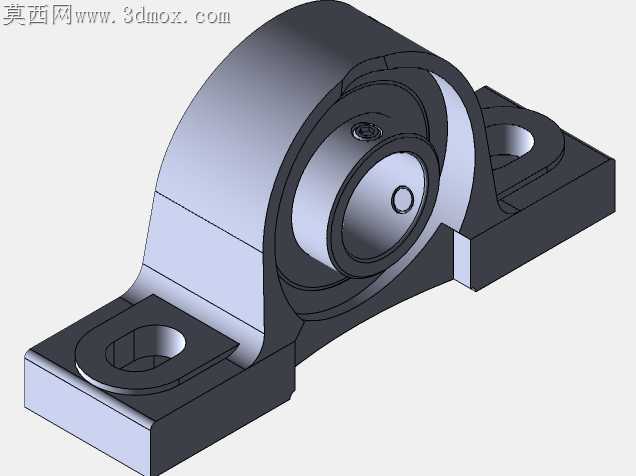

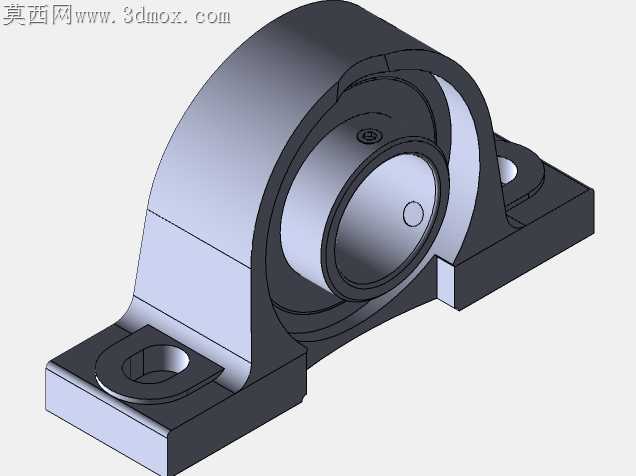

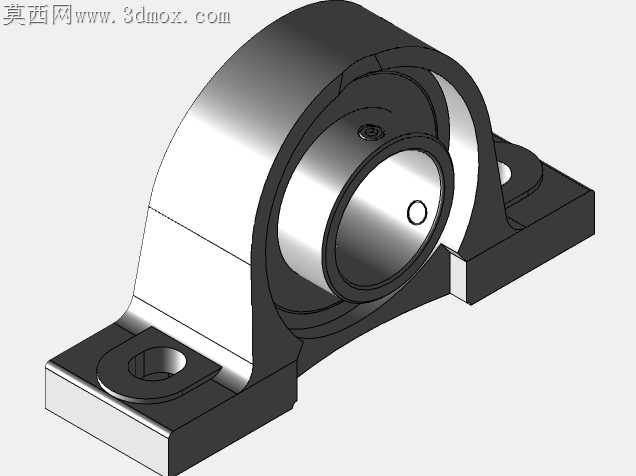

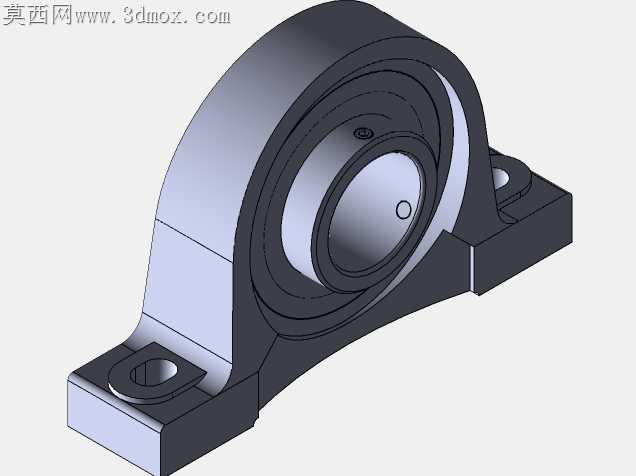

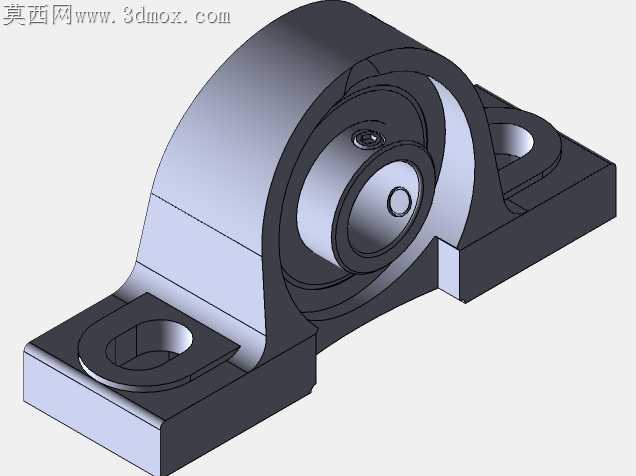

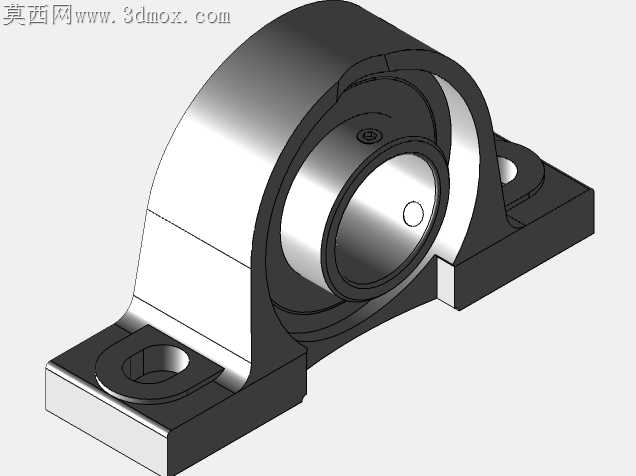

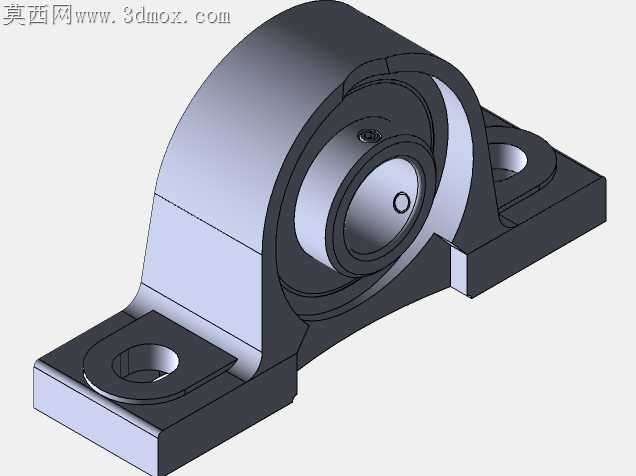

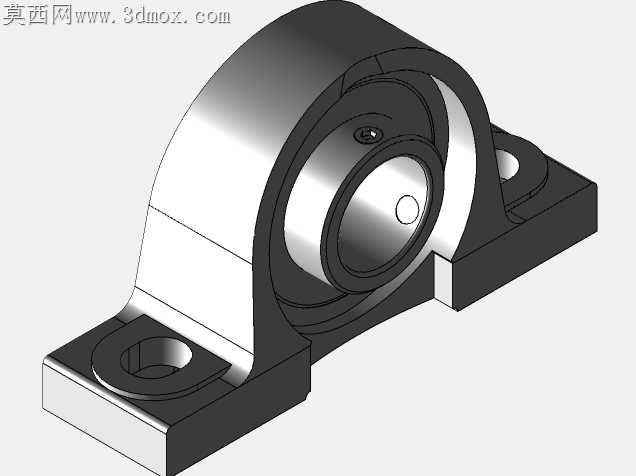

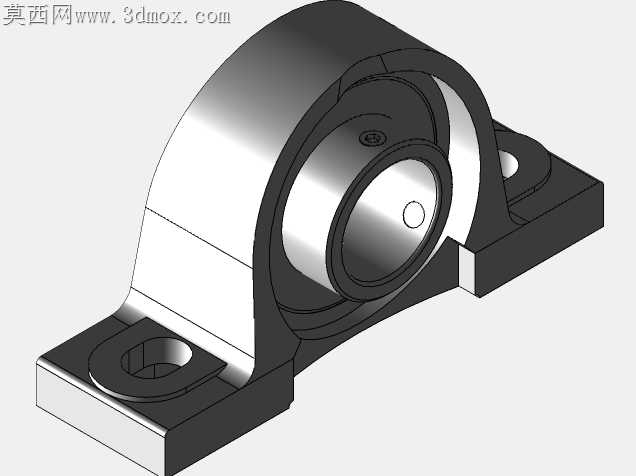

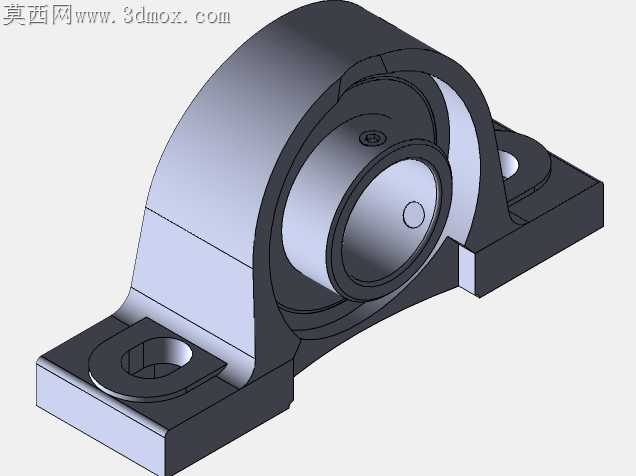

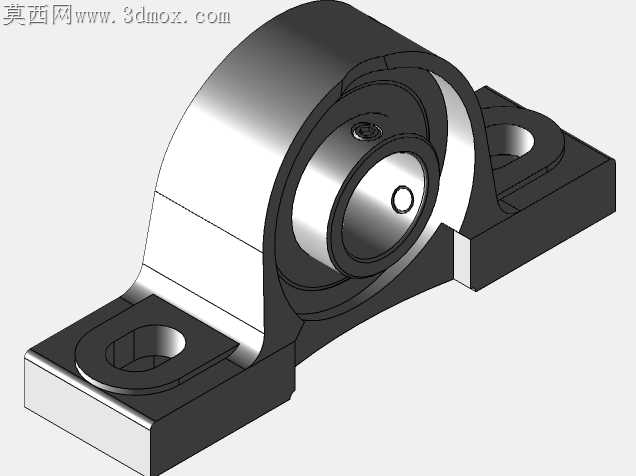

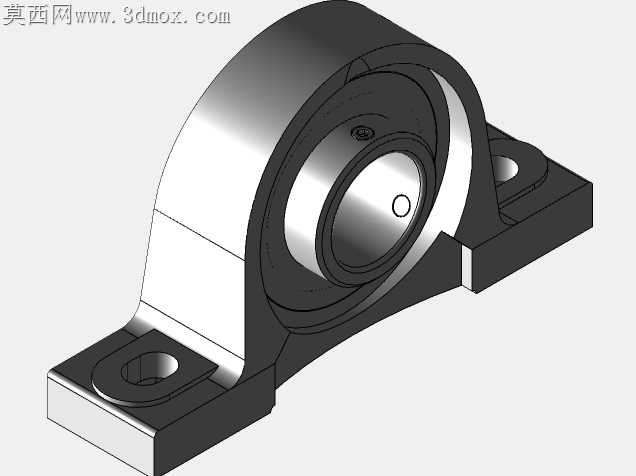

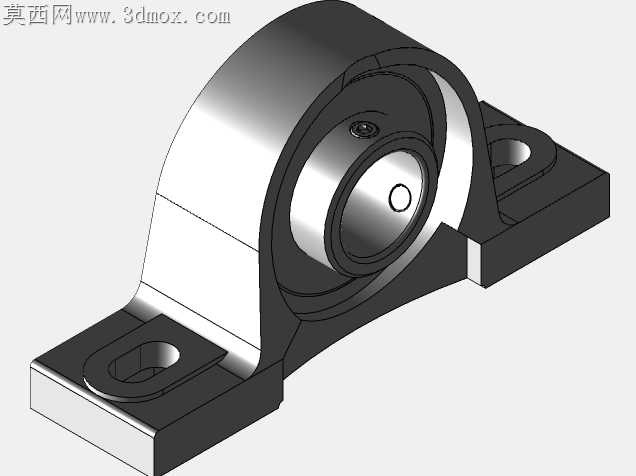

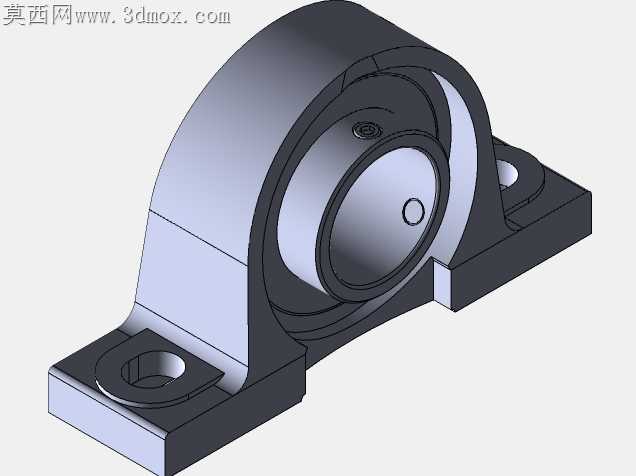

UCP系列带座外球面轴承单元结构设计

带座外球面轴承在轻工输送、农机传动场景里常遇到座体安装孔位同轴度偏差导致的轴承早期磨损问题，这套UCP系列单元在结构设计阶段就针对这类加工适配痛点做了细节调整。铸钢座体的两个安装沉孔做了0.2mm的位置度公差放宽，同时在轴承外圈与座孔的配合面预留了0.05mm的自适应间隙，既不会因为机架焊接变形导致轴承内圈憋劲，也能保证运转时的定心精度。轴承内圈的顶丝孔位置做了偏移处理，避开轴上键槽的常见安装位置，顶丝尖端做了R0.3的圆弧过渡，锁紧时不会在光轴表面压出太深的凹痕，后期维护拆换轴承时不会因为轴面拉伤出现卡滞。座体的承窝边缘做了15度的倒角引导，装配时外球面轴承可以顺着倒角滑入座孔，不用铜棒反复敲击座体外侧，避免铸钢件出现隐性裂纹。密封结构的双唇胶圈和内圈防尘盖之间留了0.1mm的运转间隙，粉尘较多的车间环境里不会因为胶圈过度摩擦出现过热老化，同时能阻挡大部分切削碎屑、纺织纤维进入滚道。滚道的曲率比普通深沟球轴承大12%，能承受一定角度的轴系挠曲，长轴跨距安装时不用额外增加调心支座，降低整套传动机构的零件数量。座体底部的安装面做了0.1mm的铣平余量处理，和机架安装面贴合时不会出现点接触，螺栓锁紧后受力均匀，长时间承受径向载荷也不会出现座体断裂。注油孔的位置设计在承窝侧面45度方向，日常维护时不用拆卸外部防护罩就能直接加注润滑脂，油道内部做了圆弧过渡，不会出现润滑脂残留堵塞的问题。轴承外圈的球面粗糙度控制在Ra0.8，和座体承窝的球面配合时能顺畅微调角度，补偿轴系的安装误差，不会出现调心卡顿的情况。顶丝的锁紧力矩做了明确的适配范围，M6顶丝推荐力矩为8N·m，M8顶丝为12N·m，既不会因为力矩过大导致内圈变形，也不会因为力矩不足出现轴与内圈打滑跑圈的问题。
