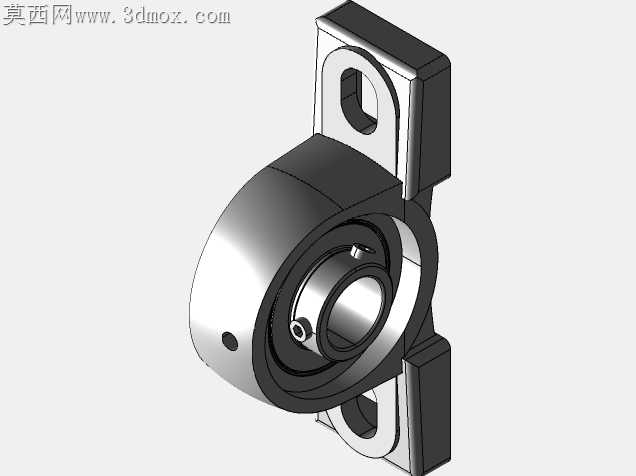

UCP204带座外球面轴承立式支撑结构

带座轴承在轻工输送线、小型传动设备的现场装配里，最容易踩的坑是座体安装面平面度超差引发的轴承内圈憋劲，跑合不到两百小时就出现滚道点蚀，连带轴端密封件偏磨漏脂。这款UCP204立式带座轴承的结构设计，刚好对准这类现场加工适配的核心痛点做了细节打磨。铸造成型的座体两个安装脚底面预留了0.2mm的精铣余量，现场安装时不需要再对整个安装基准面做大面积刮研，只需要轻铣两个脚的贴合面就能保证轴承孔轴线与安装面的平行度公差控制在0.03mm以内，避免轴承安装后出现附加径向载荷。轴承外圈与座体孔的配合选用了过渡配合带轻微过盈的公差带，既不会因为过盈量太大压装时撑裂铸铁座体的薄壁位置，也不会因为间隙过大在设备启停换向时出现外圈蠕变，磨损失去配合精度。座体上的注油孔位置特意偏移了轴承承载区的正上方，打黄油时润滑脂能顺着滚道间隙均匀铺到滚动体表面，不会因为注油位置正对承载区把密封件顶出变形。两个安装脚的螺栓孔做了长圆孔设计，现场安装时允许轴系有±1.5mm的轴向位置微调量，不用重新扩孔就能补偿机架焊接带来的位置误差，适配现场非精密加工的安装工况。轴承内圈的顶丝孔做了沉头倒角，锁紧顶丝时不会因为内圈壁太薄出现应力开裂，顶丝端面的凹坑刚好能卡在轴的定位坑内，正反转切换时也不会出现内圈跟转打滑的问题。座体的加强筋从轴承孔外壁一直延伸到安装脚的转角位置，承受径向冲击载荷时应力不会集中在轴承孔与安装脚的衔接处，避免长期受载出现座体断裂的问题。外球面轴承的球面配合面能自动补偿轴的轻微挠曲变形，哪怕长轴加工时存在少量直线度误差，也不会让轴承承受额外的弯矩，适配小型农机、食品输送线这类机架加工精度不高的使用场景。座体表面的喷塑层厚度控制在80μm左右，既不会因为涂层太厚影响安装面的贴合精度，也能在潮湿多尘的车间环境里起到防锈作用，不用额外刷漆就能直接装机使用。
