立式双蒸汽机带倒档结构蒸汽箱盖

　　在小型立式双蒸汽机的整机结构布局中，蒸汽箱盖是承担腔体密封、安装定位、管路衔接功能的核心结构件，其设计合理性直接影响蒸汽机的蒸汽密封性能、运行稳定性与装配维护效率。这款适配带倒档结构立式双蒸汽机的箱盖，在结构设计阶段就充分结合了蒸汽机腔体的实际工况，针对蒸汽工作环境下的密封承压需求、安装定位精度要求、长期运行的结构强度冗余做了多轮校核优化。从实际应用场景来看，这类蒸汽箱盖主要装配在立式双蒸汽机的蒸汽腔体顶端，一方面要封闭蒸汽腔的上部开口，避免高温高压蒸汽出现非预期泄漏，保障腔体内蒸汽压力维持在设计工作区间，为蒸汽机的动力输出提供稳定的压力源；另一方面要为倒档操纵机构的相关联动部件提供稳定的安装基准，保证倒档切换动作的传动路径精准无偏移，避免因箱盖形变导致的操纵卡滞、档位错位问题。

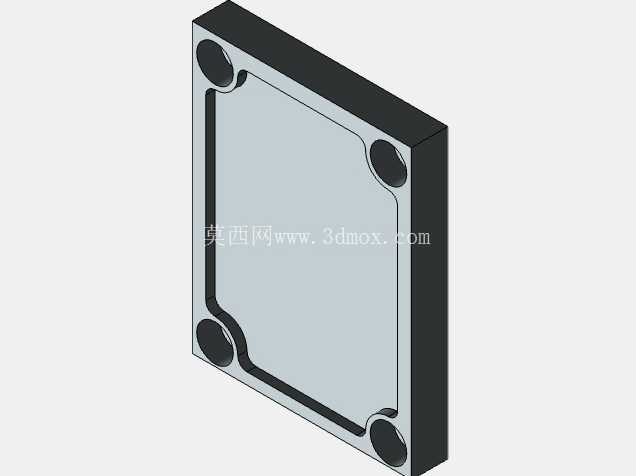

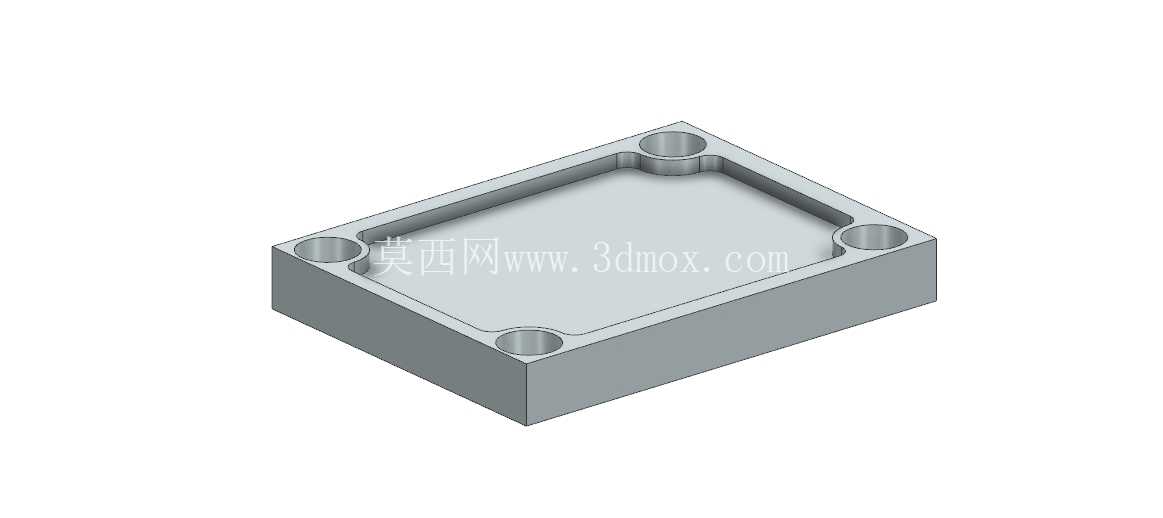

　　从结构功能特性来看，该箱盖采用带围边的槽式矩形主体结构，主体平面与蒸汽腔体的上端面完全贴合，围边结构嵌入腔体上端的定位槽内，既可以提升装配时的定位效率，也能在密封面处形成折边式密封结构，相比平面贴合的密封形式，能有效阻挡蒸汽沿结合面的横向渗漏，降低密封垫片的承压负荷，延长密封件的更换周期。箱盖四个角位置设计有同轴的沉头安装孔，安装孔的位置度公差严格控制在0.05mm以内，装配时螺栓穿过沉孔与腔体上的螺纹孔锁紧，沉孔结构可以让螺栓头部完全没入箱盖表面，避免突出的螺栓头与周边倒档传动部件发生运动干涉，同时也能让箱盖表面保持平整，减少外部灰尘、油污在表面积聚，便于日常运维清洁。

　　在设计思路上，这款箱盖没有采用多余的异形加强筋结构，而是通过合理设置主体壁厚来保证结构刚性，主体壁厚根据蒸汽腔的工作压力做了等强度优化，在承压应力集中的安装孔周边做了局部加厚处理，既避免了整体加厚带来的材料浪费与整机重量增加，也能保证在1.2倍额定工作蒸汽压力下，箱盖主体的形变量控制在0.03mm以内，不会因形变导致密封面出现间隙。箱盖内侧的型腔深度经过精准核算，刚好可以容纳蒸汽腔上部的蒸汽导流结构与倒档机构的上端联动部件，型腔内壁与内部运动部件之间预留了均匀的安全间隙，既不会因为间隙过小导致部件运动时与箱盖发生摩擦，也不会因为间隙过大造成蒸汽腔的无效容积增加，影响蒸汽机的蒸汽响应速度。

　　从安装边界来看，该箱盖的整体外形为规则矩形，四个侧边的平面度公差控制在0.02mm以内，安装时不需要额外调整角度，只要对准腔体上的定位围边与安装孔位即可完成装配，安装完成后箱盖上表面与蒸汽机上部的操纵机构安装面保持齐平，为后续操纵组件的装配提供统一的基准面。在实际工况适配方面，箱盖的密封面粗糙度达到Ra1.6，能够与耐温密封垫片实现紧密贴合，在长期高温蒸汽的冲刷下，密封面不会出现轻易的腐蚀凹坑，能有效降低运维过程中密封件的更换频率。同时四个安装孔的沉头深度经过统一设计，螺栓锁紧后螺栓头部与箱盖表面的高度差不超过0.1mm，不会对周边的管线布置造成阻碍，也方便后续拆卸维护时使用套筒工具快速拆装。针对带倒档结构的蒸汽机的特殊需求，箱盖对应倒档操纵杆穿出的位置预留了精准的轴孔位，轴孔与操纵杆之间采用耐高温密封填料实现动密封，既保证操纵杆可以灵活转动完成档位切换，也能避免蒸汽从轴孔间隙处泄漏。在结构校核阶段，针对蒸汽机运行时产生的持续振动，箱盖的安装孔间距做了防松适配设计，配合防松垫圈使用时，即使长期承受振动载荷，锁紧螺栓也不会出现松动移位，保障密封性能的长期稳定。
