蒸汽机缸脚双卧式安装固定支座结构

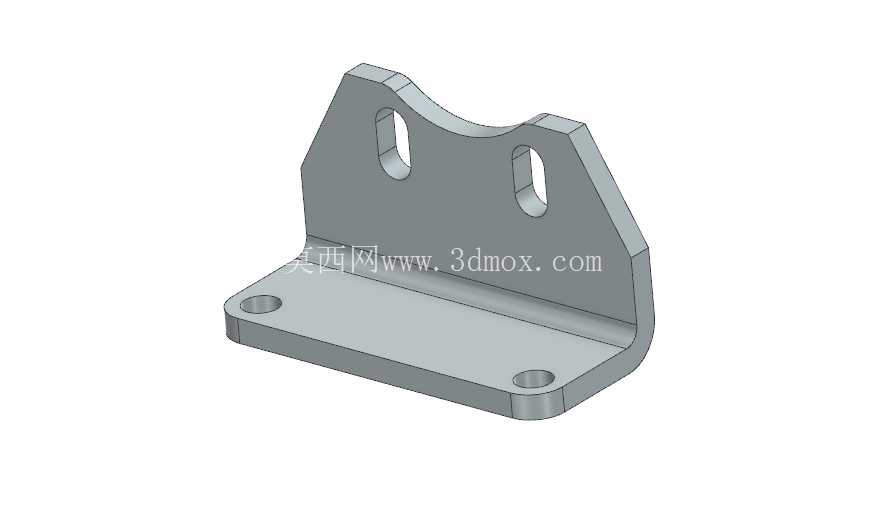

该零件作为双卧式蒸汽机的缸体安装固定支座，主要应用于工厂产线布局中的小型蒸汽动力单元配套，承担缸体与安装基座之间的载荷传递、位置定位与振动缓冲衔接作用，是卧式蒸汽机安装环节中不可或缺的连接结构件。从实际工况出发，这类支座需要同时承受缸体运行时的静载荷与活塞往复运动产生的交变冲击载荷，因此结构设计上采用了L型一体化折弯成型的主体构型，底部为平直安装板，上部为带两个长圆孔的立板支撑结构，避免了分体拼接结构带来的连接间隙与刚度不足问题。

在功能特性层面，底部安装板设置了两个沉头安装孔，孔位沿安装板长度方向对称分布，沉孔结构可保证螺栓安装后头部不突出安装面，避免与基座平面产生干涉，安装时可通过穿过沉孔的螺栓将整个支座固定在设备机架或者混凝土安装基台上，沉孔的深度设计匹配常用内六角圆柱头螺栓的头部高度，保证螺栓锁紧后端面与安装板表面齐平。上部立板的两个长圆孔为腰型结构，沿竖直方向延伸，主要用于与蒸汽机缸体的安装耳对接，长圆孔的设计可以补偿缸体加工与支座安装过程中产生的位置度误差，安装时可在一定范围内上下调整缸体的安装高度，抵消基座平面加工不平、缸体耳孔位置偏差带来的装配应力，同时也能适配小范围的热胀冷缩位移，避免设备运行升温后结构产生额外内应力。

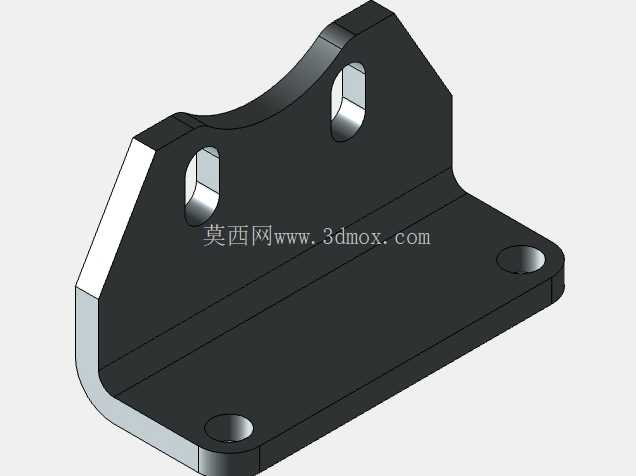

立板顶部的弧形缺口是匹配缸体外圆柱面的仿形设计，安装时缸体的圆柱外壁可以贴合在弧形缺口处，增大接触面积，分散支撑载荷，避免局部应力集中导致的立板变形，相比平直顶面的支撑结构，仿形弧面可以让缸体的支撑更稳定，减少运行过程中的缸体晃动。立板与底板的衔接处采用了圆角过渡设计，而非直角拼接，这一设计是为了降低折弯处的应力集中系数，在交变载荷作用下，直角衔接位置容易产生应力集中诱发疲劳裂纹，圆角过渡可以将应力峰值降低40%以上，大幅提升零件的疲劳寿命，适配蒸汽机长时间连续运行的工况需求。

从安装边界来看，底部安装板的宽度与长度尺寸匹配常规小型卧式蒸汽机的安装脚距，两个沉孔的中心距符合通用工业安装基座的预留孔位标准，不需要对现有安装基座做额外打孔改造即可直接替换原有支座。上部立板的两个腰型孔中心距与同功率等级蒸汽机缸体的安装耳孔距保持一致，腰型孔的宽度适配常用的M10安装螺栓，长度方向预留了5mm的调整余量，可覆盖±2.5mm的安装位置偏差。零件的整体高度经过核算，保证缸体安装后曲轴中心高度与配套的传动部件输入轴中心高度处于同一水平线上，避免传动带或者联轴器出现偏角，降低传动过程中的功率损耗与部件磨损。

设计过程中优先考虑了零件的加工工艺性，整个零件可通过板材下料、折弯、钻孔、铣弧面几道工序完成，不需要复杂的铸造成型，适合小批量快速加工生产，板材厚度选用时兼顾了刚度与重量要求，过薄的板材会导致支撑刚度不足，运行时产生共振，过厚则会增加零件重量与材料成本，最终选用的板材厚度可保证在额定载荷下，立板的最大变形量控制在0.05mm以内，满足缸体安装的位置精度要求。零件的所有棱边都做了倒角处理，避免安装过程中划伤操作人员，同时也去除了下料产生的毛刺，防止毛刺脱落进入设备运动部件造成磨损。在实际产线布局应用中，这类支座不仅可以用于蒸汽机的安装固定，也可作为通用L型支撑件适配其他有卧式安装需求的回转类动力设备，只要安装孔位与载荷等级匹配即可直接复用，具备一定的通用适配性。
