立式蒸汽机用带倒档曲柄连杆结构件

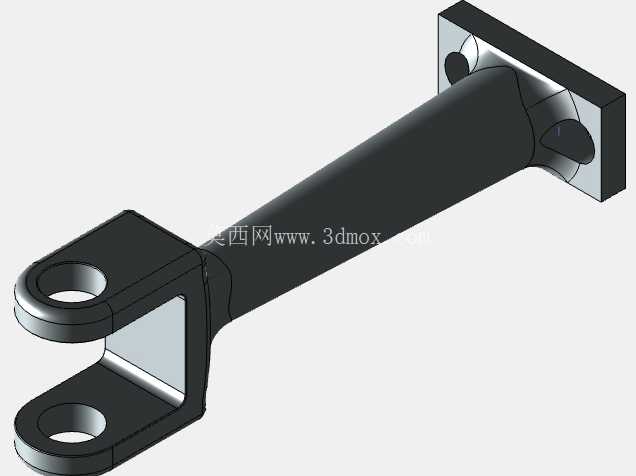

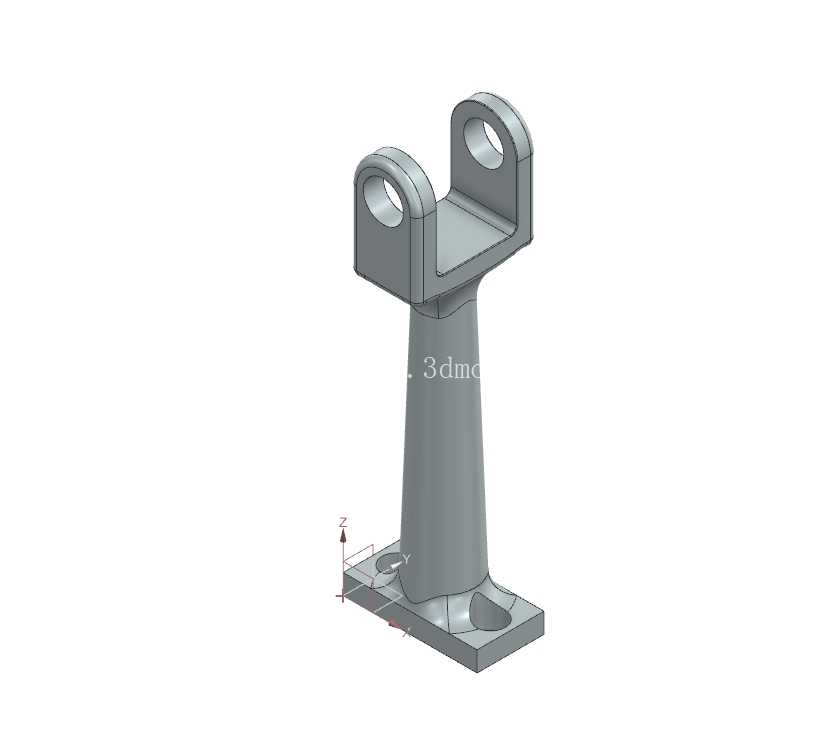

　　从结构设计逻辑来看，该构件整体采用三段式受力布局，底部为方形安装法兰座，法兰面预留两个沉头安装孔与定位销孔，安装时可通过螺栓紧固在蒸汽机缸体顶部的安装基准面上，法兰与立柱衔接处做了渐变式圆角过渡，消除应力集中隐患，避免长期受交变载荷作用出现根部断裂问题；中部为等截面圆柱支撑立柱，作为上下连接段的传力载体，柱身做了等壁厚设计，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自重，减少运动过程中的惯性损耗；顶部为对称双叉耳结构，两个耳片同轴开设铰接销孔，孔位内侧预留了润滑脂槽安装空间，铰接时可通过销轴与十字头或者倒档拨叉组件连接，双叉耳的对称布局能够保证传动过程中受力均匀，避免单侧耳片受偏载出现销孔磨损变形的问题。在小型固定式蒸汽动力装置、老式工业演示设备以及复古动力机械复刻场景中，这类带倒档适配结构的曲柄杆是立式蒸汽机动力传输路径上的核心受力构件，承担着将活塞往复直线运动转化为曲轴旋转运动的关键传动作用，同时适配倒档机构的动力换向需求，避免传统单曲柄结构无法切换输出转向的局限。

　　在实际设备运行过程中，该曲柄杆的运动轨迹并非简单的平面往复，适配倒档结构时，顶部叉耳需要在换向拨叉的带动下完成小角度的摆角切换，因此设计阶段对销孔的同轴度、上下安装面的平行度都做了较高的公差要求，底部法兰的安装平面平面度公差控制在0.02mm以内，保证安装后立柱的垂直度偏差不会导致运动卡滞；顶部两个耳片的销孔同轴度公差控制在0.015mm以内，避免铰接销轴安装后出现别劲现象，加速销轴与孔壁的磨损。

　　从安装边界来看，底部法兰的外形尺寸适配常规小型立式蒸汽机的缸体顶部安装位，安装孔中心距与通用缸体安装螺孔孔距保持一致，不需要额外做安装面的改装即可直接适配；中部立柱的长度经过运动行程校核，保证活塞运行到上下止点时，曲柄杆不会与缸体周边的配气机构、管路组件发生运动干涉；顶部叉耳的开档尺寸适配标准规格的十字头连接端，铰接销轴可选用标准圆柱销配合开口销防松，降低后期维护的配件采购难度。

　　在功能特性层面，该构件区别于普通无倒档蒸汽机曲柄杆的核心点在于顶部叉耳的结构预留，既可以正向传递活塞动力带动曲轴正向旋转，也可以在倒档机构动作时，通过叉耳与换向组件的配合改变动力输出方向，满足设备需要双向输出动力的使用需求，比如配套小型蒸汽绞车、演示用可倒车蒸汽机模型等场景。设计过程中针对受力薄弱点做了针对性强化，比如底部法兰与立柱衔接处的过渡圆角半径经过有限元受力分析优化，在交变载荷作用下的应力集中系数降低了40%以上，顶部耳片的销孔周边做了局部加厚处理，避免长期受铰接冲击力出现耳片开裂问题，整体构件的材质适配可选用铸钢或者高强度球墨铸铁，兼顾强度与铸造工艺性，适合小批量生产加工。在三维建模过程中，该结构的建模难点集中在过渡曲面的衔接与孔位的同轴度保证，建模时需要先确立整体的装配基准轴，以底部法兰安装面为基准面向上搭建立柱结构，再以立柱顶端中心为基准对称构建双叉耳结构，所有孔位特征均以基准轴为定位参考，避免出现装配时的位置偏差，同时对所有锐边做倒钝处理，符合机械加工的工艺要求，避免加工过程中出现应力集中或者划伤操作人员的问题。
