卧式斯特林发动机热交换活塞排气构件

在分布式供能、余热回收以及小型动力装置的应用场景中，斯特林发动机凭借外燃式工作、工质封闭循环的特性，能够适配多种热源形式，而热交换活塞作为其核心功能构件，直接决定了冷热腔室的工质流动效率与热交换效果。这款排气侧的热交换活塞构件，主要承担热端腔室的工质导流、容积调节以及排气过程中的密封配合功能，在整机运行过程中，活塞随曲轴连杆机构做往复直线运动，配合配气活塞完成工质在冷热端之间的循环流动，将热源输入的热能转化为机械动能输出。

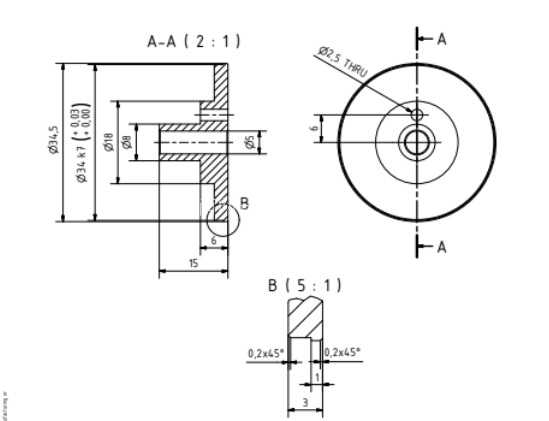

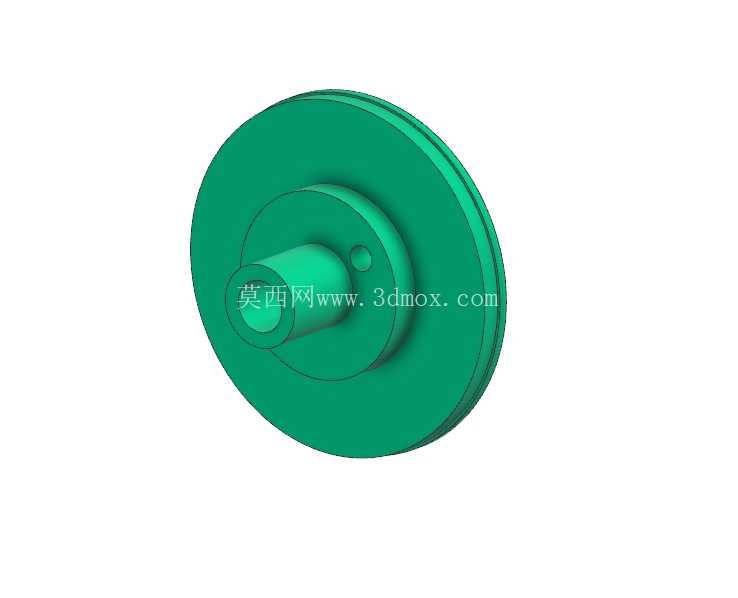

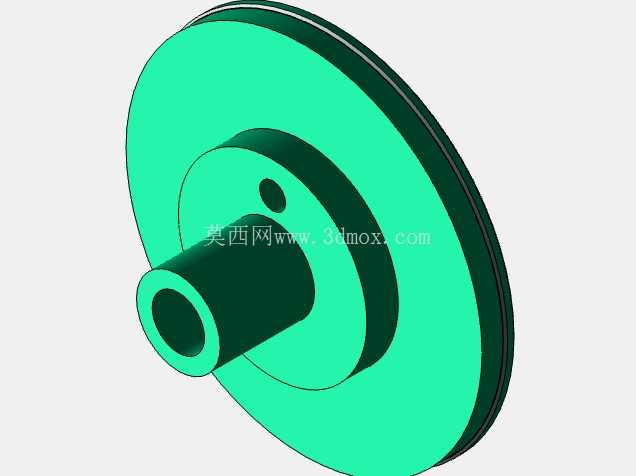

从结构设计逻辑来看，该活塞采用同轴阶梯式结构布局，大直径圆盘端为活塞主体密封面，外圆面需与气缸内壁保持高精度间隙配合，既保证往复运动过程中的滑动顺畅，又能最大限度减少工质泄漏，维持腔室内部的工作压力差。圆盘端面上设置的定位小孔，用于安装活塞环挡销或者行程限位缓冲件，避免活塞运行到上下止点时发生刚性撞击，同时也能防止活塞环在往复运动过程中发生周向转动，保证密封环的开口位置始终处于非泄漏区域。小直径轴段为活塞的连接导向端，直接与连杆机构的小头端铰接，轴段的长度经过精确计算，能够保证活塞在整个行程范围内，连接部位不会与气缸端盖、热交换器翅片发生运动干涉，同时轴段的直径匹配连杆小头衬套的内径尺寸，满足往复运动过程中的载荷传递要求。

在安装边界方面，活塞大端的外圆直径需严格匹配热端气缸的内径公差，通常采用H7/g6的间隙配合等级，既保证高温工况下金属件受热膨胀后不会出现卡滞，又能将工质的泄漏量控制在设计允许范围内。活塞的总行程由曲轴的偏心距决定，因此活塞轴向的总长度需要预留足够的安全余量，当活塞运行到上止点时，活塞顶面与热交换器端面之间保留0.8-1.2mm的余隙容积，余隙过大会降低整机的压缩比，影响热功转换效率，余隙过小则容易在热态下发生端面碰撞，造成构件损坏。小直径轴端的铰接孔中心与活塞主体的同轴度公差需要控制在0.02mm以内，避免往复运动过程中出现偏磨，导致气缸内壁出现拉伤、密封失效等问题。

实际应用中，该活塞构件长期处于高温工质的工作环境中，因此结构设计上尽量减少了不必要的凸起与凹槽，降低热应力集中的风险，圆盘主体采用等厚度设计，保证受热过程中各部位的膨胀量均匀，不会因为局部热变形导致活塞外圆失圆。活塞端面的过渡位置全部采用圆角过渡，避免尖角位置在长期交变热应力作用下产生疲劳裂纹。在整机装配环节，该活塞需要先与连杆小头完成铰接，再整体装入热端气缸，之后再依次安装气缸端盖、热交换器壳体等外围构件，安装过程中需要保证活塞的运动方向与气缸轴线完全重合，避免侧向分力导致活塞偏磨。

从功能实现角度来说，该活塞在排气冲程中，会将热端腔室内完成热交换的工质压入回热器通道，工质在回热器中释放部分热量后进入冷端腔室，活塞的运动时序与配气活塞保持固定的相位差，这个相位差通常由曲轴上的曲柄夹角决定，因此活塞连接轴端的尺寸精度直接影响到相位配合的准确性。如果活塞的轴向尺寸出现偏差，会导致气门开关时序错位，工质流动阻力增大，整机输出功率下降，严重时甚至会出现活塞与气门碰撞的故障。在日常维护场景中，该活塞属于易损耗构件，长期运行后活塞外圆面的磨损量超过设计阈值时，会导致工质泄漏量增大，整机效率下降，因此其结构设计充分考虑了拆装便捷性，不需要完全拆解整机即可完成活塞的更换作业，降低了设备的维护成本与停机时间。
