十缸星型径向凸轮航空发动机结构设计

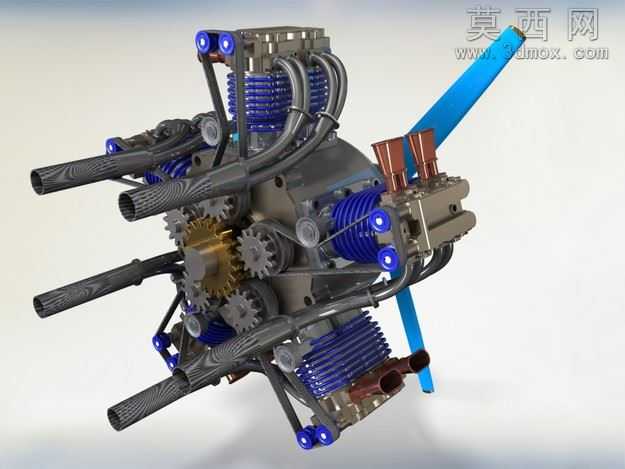

本作品为十缸星型布局的径向凸轮发动机三维建模设计，整体采用圆周辐射式缸体排布方案，在三维建模过程中严格遵循星型航空发动机的结构逻辑，先完成中心曲轴与径向凸轮核心组件的参数化建模，确保凸轮轮廓曲线完全匹配十组缸体的进排气时序与做功冲程相位差，每一处凸轮升程段、回程段的曲面都经过曲率连续校验，避免传动过程中出现挺杆卡顿、冲击异响的问题。建模阶段对每一组气缸组件进行独立装配校验，散热鳍片采用等间距阵列建模，单组鳍片厚度、间距完全一致，既还原风冷发动机的散热结构特征，也保证模型整体的规整度；缸体连接管路采用样条曲线扫掠生成，管路走向避让齿轮传动组与凸轮组件，还原真实发动机的油路、气路排布逻辑。中心传动齿轮组采用渐开线齿形参数化建模，各齿轮模数、压力角统一匹配，啮合间隙控制在合理公差范围内，转动演示时可实现顺滑的传动比输出，精准还原曲轴、凸轮轴、齿轮组之间的动力传递路径。材质渲染阶段，缸体散热部分赋予磨砂金属铝材质，调整粗糙度参数还原铸铝部件的哑光质感；传动齿轮组赋予淬硬钢材质，添加细微的磨损纹理提升真实感；管路部分根据功能区分，燃油管路赋予深色耐油橡胶材质，润滑管路赋予金属编织管材质，密封胶圈、缓冲部件赋予蓝色工程塑料材质，螺旋桨部件赋予碳纤维纹理材质，不同材质的光影反射参数经过反复调试，渲染输出的效果图可清晰区分各功能部件，结构层次分明。设计过程中重点优化径向凸轮与挺杆的接触结构，将传统凸轮轴的顶置结构适配星型缸体的径向排布，缩短挺杆传动路径，降低传动过程中的动力损耗，同时对整机的装配干涉进行多轮校验，确保每一个螺栓、连接卡扣、密封部件都有对应的安装位置，整体模型完整还原了带径向凸轮结构的十缸星型发动机的全部机械特征，可用于结构原理演示、机械设计参考等场景。
