小型单缸活塞式内燃机三维结构设计

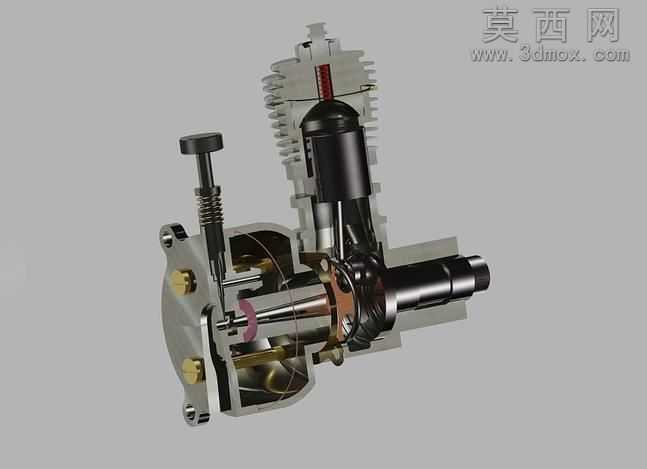

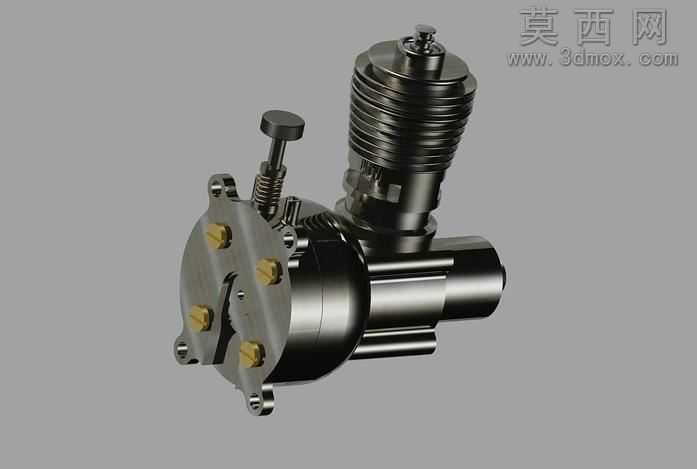

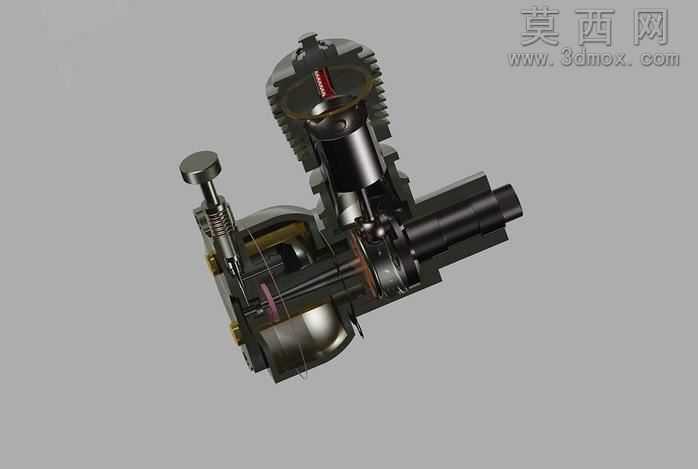

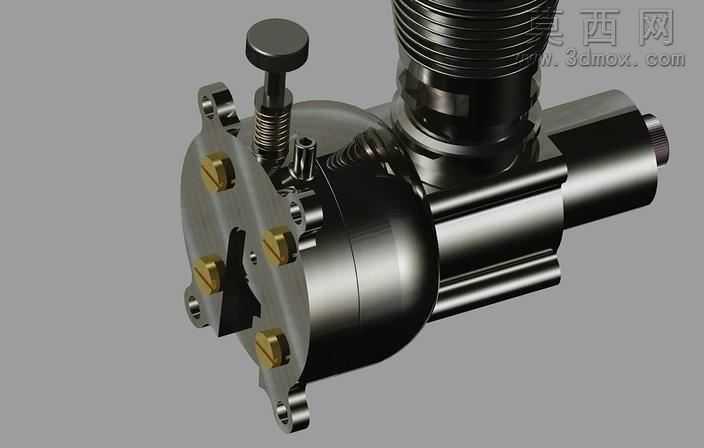

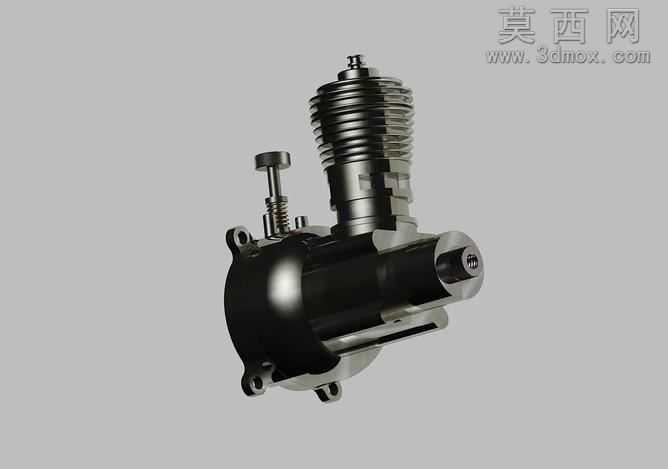

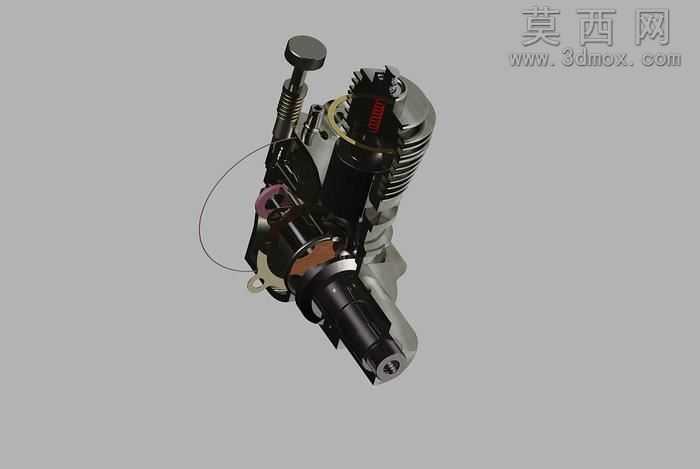

本作品为小型单缸活塞式内燃机的三维结构设计模型，建模过程严格遵循真实小型航模类内燃机的尺寸比例与装配逻辑，在三维建模环境中完成了全部零部件的参数化构建。建模阶段首先梳理内燃机的核心工作逻辑，以曲柄连杆机构为核心装配基准，依次完成气缸体、活塞组件、连杆、曲轴、进气阀、排气阀、化油器连接段、散热鳍片、启动拨杆等全部零件的独立建模，每个零件的特征构建均贴合实际机加工工艺，例如气缸外壁的散热鳍片采用阵列特征完成等距排布，保证鳍片间距均匀、厚度一致，还原真实风冷发动机的散热结构设计；曲轴部分采用偏心轴特征搭配配重块结构，准确还原曲轴将活塞往复运动转化为旋转运动的机械原理。材质与渲染阶段，针对不同零部件的实际材质属性进行区分设置：气缸体、曲轴等金属承力部件赋予哑光金属材质，搭配细微的磨砂质感模拟铸铝件的表面肌理；活塞环、气门弹簧等弹性零件赋予高反光的弹簧钢材质，凸显金属零件的精密质感；密封垫片、油路管路等非金属部件赋予橡胶类哑光深色材质，通过材质差异清晰区分不同功能的零件，提升模型的辨识度。结构设计上完整还原了二冲程小型发动机的工作路径，进气道、排气道、燃烧室的连通关系完全符合真实工作逻辑，各运动部件之间预留了合理的装配间隙，既保证模型装配关系准确，也可支持后续添加运动仿真约束，直观演示活塞往复、气门开闭、曲轴转动的完整工作循环。设计思路围绕小型内燃机的紧凑化特点展开，在有限的体积内合理排布全部功能部件，没有冗余的结构设计，每个外露零件均对应实际的功能需求，例如顶部的调节螺丝对应气门间隙调节结构，侧方的圆柱形接口对应化油器安装位，侧置的拨杆对应手动启动结构，整体模型结构严谨、细节完整，可作为小型内燃机结构教学、动力装置选型参考的直观三维素材，帮助观者清晰理解小型活塞式引擎的内部构造与工作原理。
