麦弗逊悬架前转向节结构设计

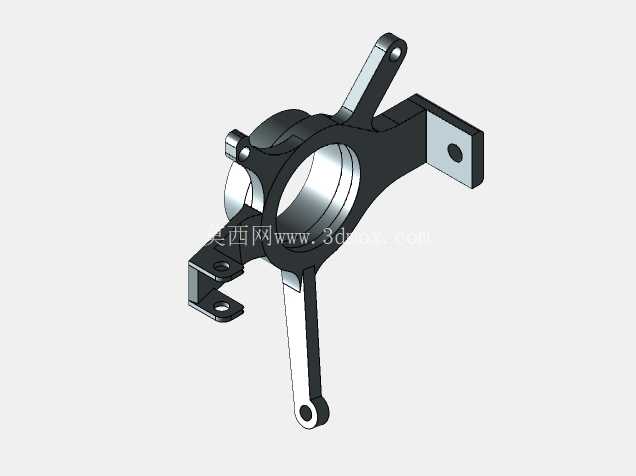

　　在前置前驱小型乘用车的底盘开发环节，麦弗逊式支柱悬架的前转向节是连接行走系统、转向系统与制动系统的核心承载构件，其结构合理性直接决定整车操控稳定性、行驶平顺性与底盘耐久表现。这款适配800cc排量微型代步车的转向节，采用一体化锻造成型后机加工的工艺路线，整体以中心轴承安装孔为核心承载基准，孔位内径匹配对应车型的前轮轮毂轴承外圈配合公差，孔壁预留轴承压装的导向倒角，避免压装过程中轴承保持架受力变形。从安装边界来看，转向节上部的叉形开口直接对接麦弗逊减振器支柱的下端安装座，两个同轴安装孔的孔距严格匹配减振器下支座的螺栓间距，孔内压装钢质衬套，既可以缓冲路面传递的细碎振动，也能避免长期交变载荷下孔位出现椭圆变形。

　　转向节侧面伸出的梯形安装臂为制动卡钳提供安装基准，安装面的平面度控制在0.05mm以内，两个安装螺栓孔的位置度公差不超过0.1mm，保证制动卡钳与制动盘的同轴度，避免制动过程中出现偏磨、抖动问题。下部伸出的两个带孔支耳分别对接下摆臂球销与转向拉杆球头，球销安装孔的孔径与锥度完全匹配对应球销的配合参数，孔位周边做加厚处理，承受转向过程中拉杆传递的横向载荷，以及过坑洼路面时下摆臂传递的纵向冲击载荷。后部延伸的方形安装板用于固定轮速传感器支架，安装面与轮毂轴承齿圈的间隙严格控制在1mm±0.2mm范围内，保证轮速信号采集的准确性，避免ABS系统误触发。

　　在设计过程中，首先需要根据整车轴荷参数计算各安装点的极限载荷，通过拓扑优化去除非承载区域的多余材料，在保证整体强度的前提下控制零件重量，实现簧下质量的降低，提升悬架响应速度。各安装臂的过渡位置均采用大圆角设计，避免应力集中，经过台架疲劳试验验证，在垂向3g、纵向1.5g、横向1g的交变载荷循环下，零件不会出现裂纹或塑性变形。中心轴承孔的端面与轮毂轴承的贴合面粗糙度控制在Ra1.6以内，保证轴承压装后端面贴合紧密，不会出现轴承窜动问题。转向节的转向限位凸台与减振器支座的限位块配合，限制前轮最大转向角度，避免转向角度过大导致轮胎与翼子板、悬架杆件发生运动干涉。

　　在实际装车场景中，该转向节需要同时承受车辆起步、制动时的纵向力，过弯时的横向力，以及路面颠簸带来的垂向冲击力，各安装点的坐标参数完全匹配整车四轮定位参数要求，主销内倾、后倾角度均通过转向节的安装面角度直接保证，减少后期装配调整的工作量。对于三维建模从业者而言，这类转向节建模需要优先确定各安装点的硬点坐标，以中心轴承孔轴线为基准建立坐标系，依次搭建各安装臂的实体结构，重点关注各配合面的公差标注、安装孔的位置度要求，以及运动过程中与周边零件的间隙校核，避免出现装配干涉问题。在建模过程中需要预留机加工的工艺余量，对于锻造面与机加工面做明确区分，方便后续工艺人员编制加工流程。这类转向节广泛应用于A00级微型代步车的前悬架系统，相比双叉臂悬架的转向节结构更紧凑，占用横向空间更小，能够给发动机舱留出更多布置空间，同时零件数量更少，装配工艺更简单，能够有效降低整车制造成本，适合小排量经济型乘用车的大规模量产应用。
