多层模块化独栋住宅结构设计方案

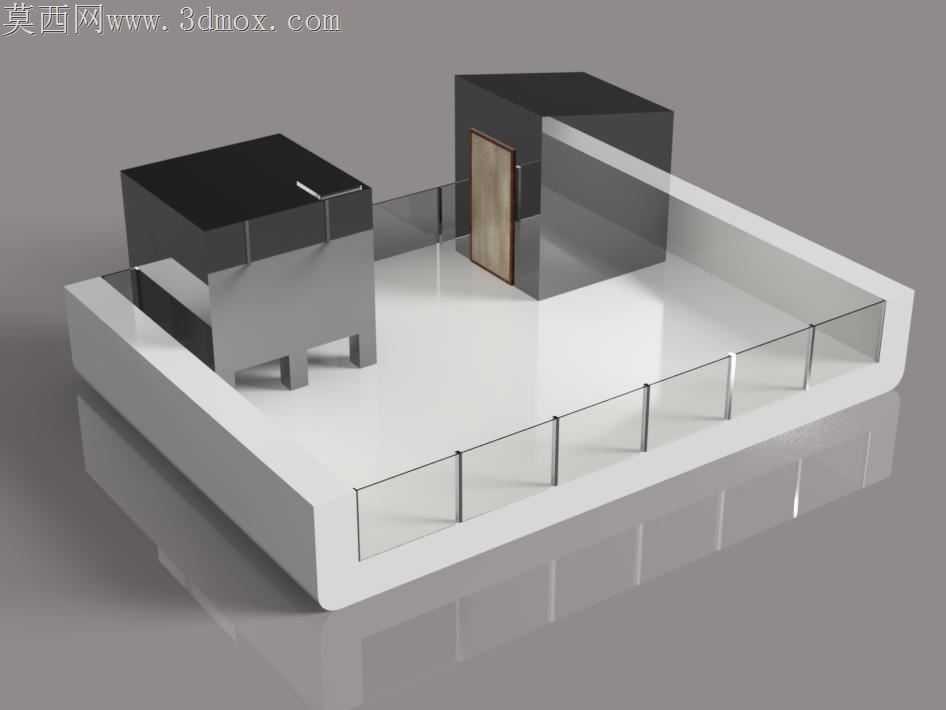

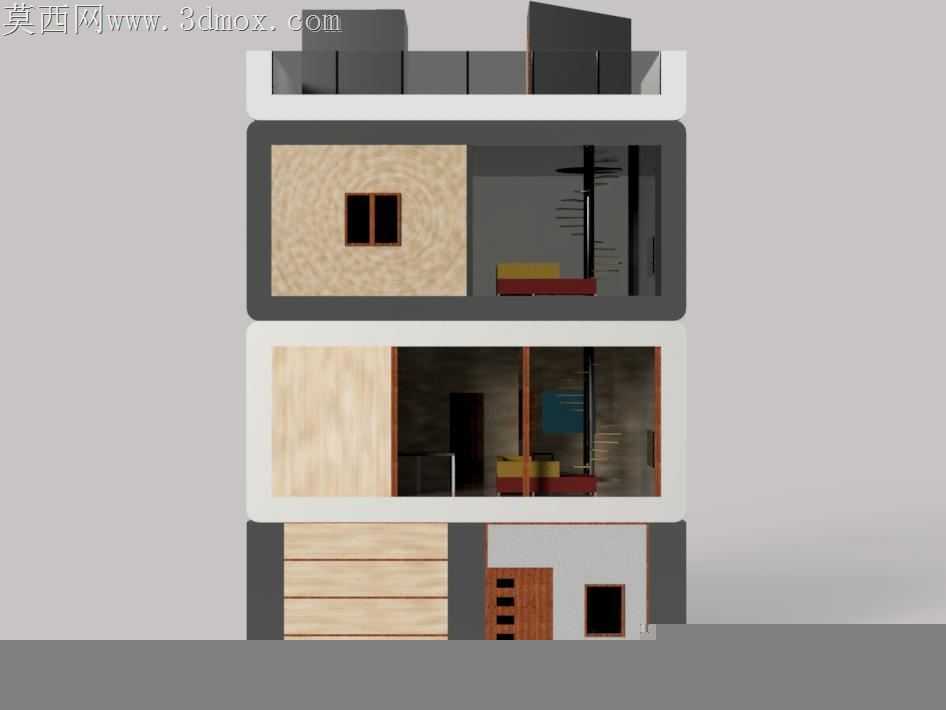

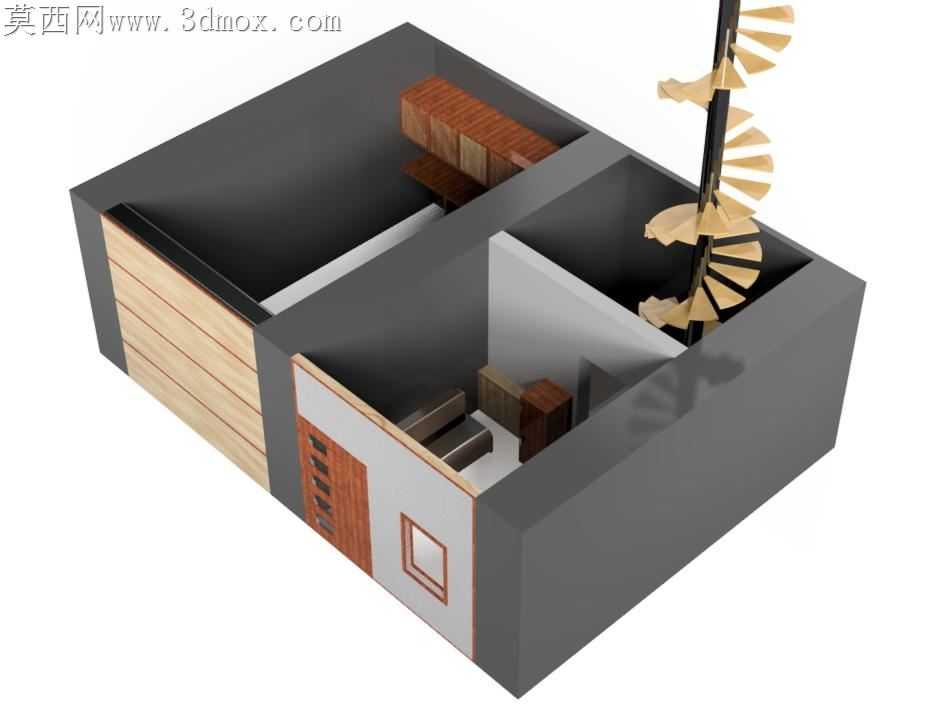

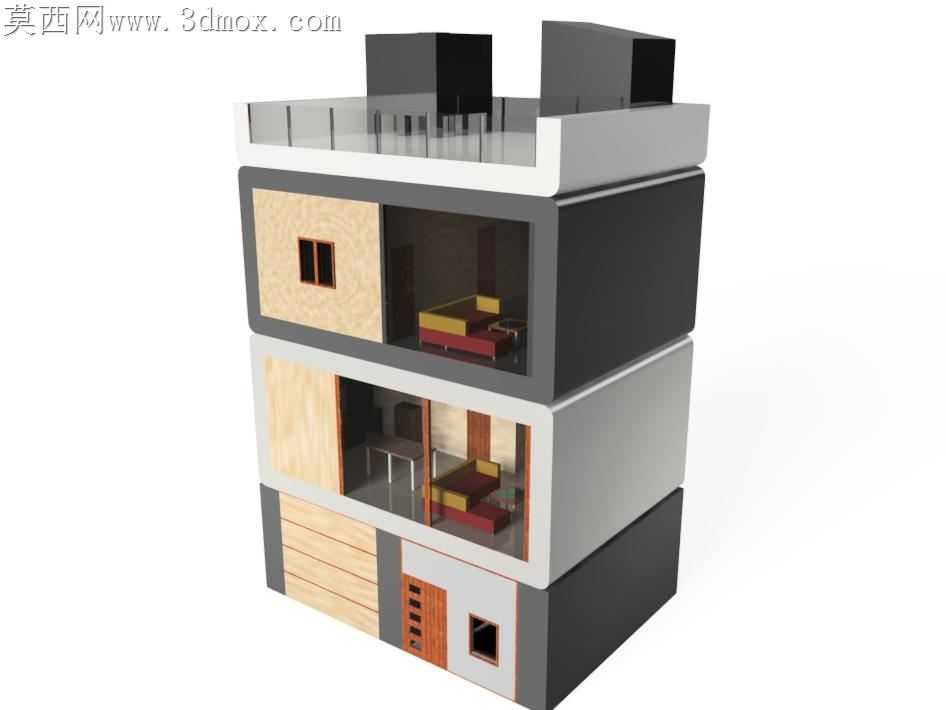

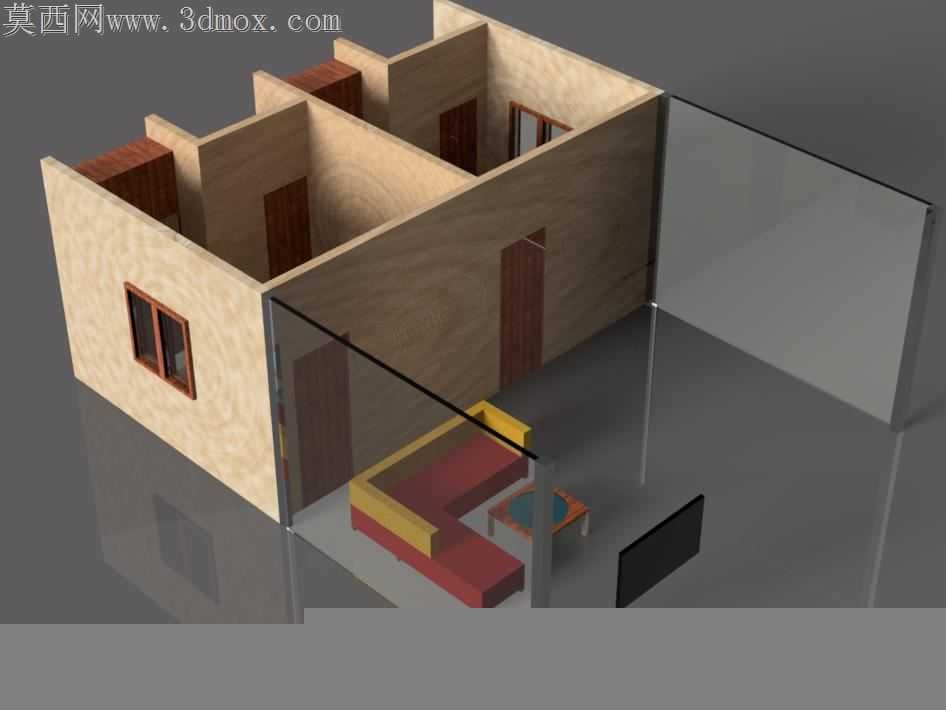

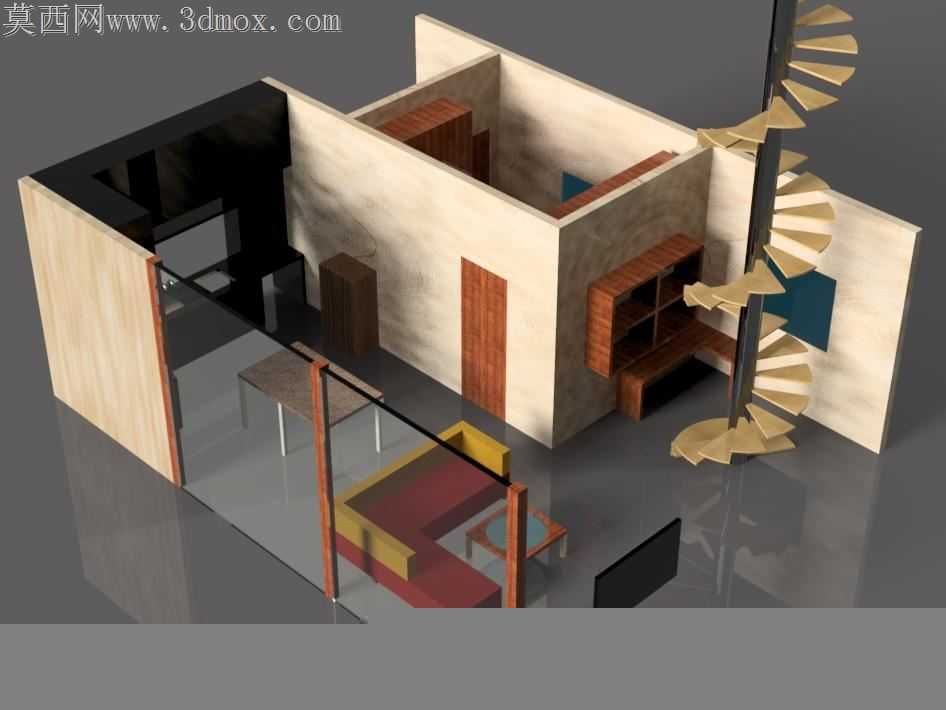

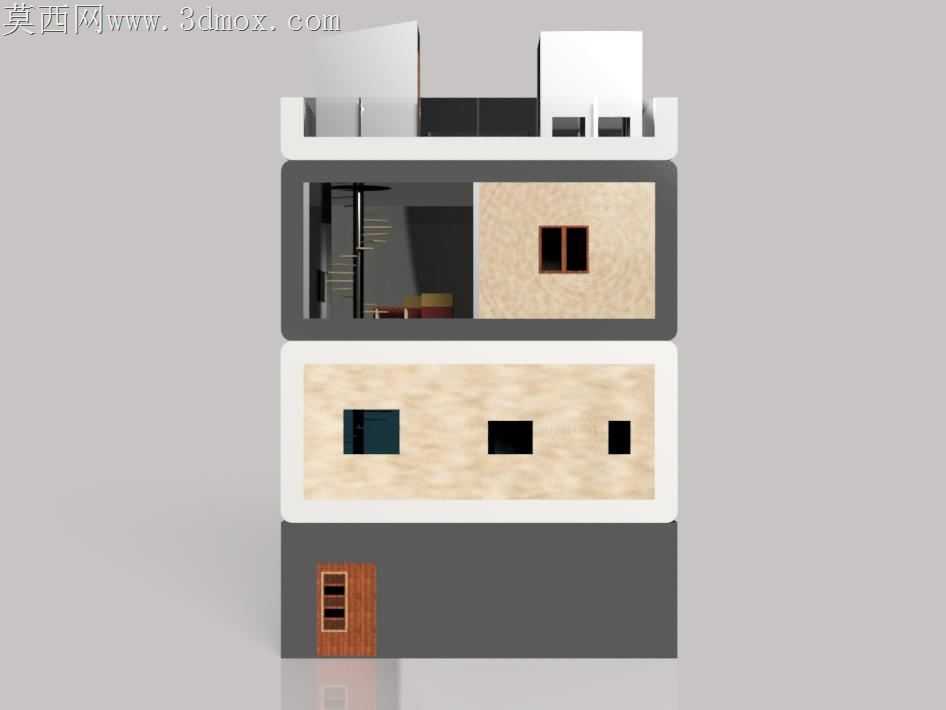

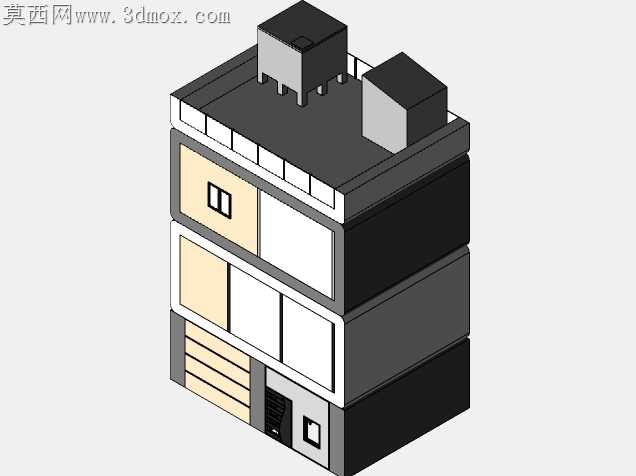

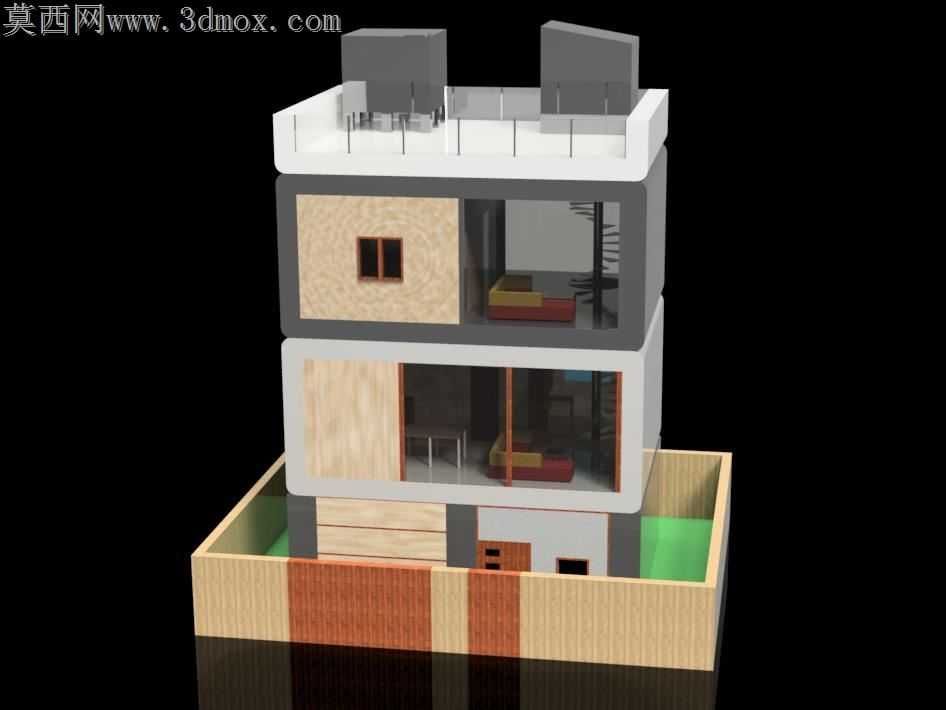

小体量模块化住宅落地最容易踩的坑，是不同功能模块堆叠后出现的竖向管线错位、层间荷载传递不均，还有外围护拼接处的冷桥渗漏问题，这套方案在结构拆分阶段就把这些隐患压到了最低。底层模块直接整合了停车空间、访客动线与设备控制室，没有把机电点位零散甩到上层模块里，螺旋楼梯的起始端直接落在设备区的承重隔墙上方，避开了大跨度停车区的无梁楼板区域，不用额外加设转换层来承担楼梯的竖向荷载，省掉了不少冗余的承重构件。一二层的居住模块拆分时特意对齐了竖向的厨卫管井位置，污水管、给水管与强弱电桥架都在同一垂直面内走预留的空腔，模块吊装对接时不用额外弯折管线，拼接缝处的止水带可以整圈连续铺设，不会因为管线穿墙打断密封路径。二层儿童房模块的隔墙没有落在一层的大跨度起居空间上方，直接搭在一层厨房与主卧的承重墙上，书桌和衣柜的固定点位提前在模块预制阶段埋好了内嵌螺母，现场装配时直接拧装固定件就行，不用在承重墙上现场打洞破坏结构完整性。顶层开放休息区的模块特意做了内排水找坡，水箱基础直接和顶层结构梁整浇在一起，太阳能发电板的安装支架预留孔位沿着屋面女儿墙内侧排布，不会破坏屋面的防水层，支架的受力点直接传导到下层的承重柱上，不会让屋面板承受额外的风掀荷载。外围护模块的拼接处特意留了15毫米的公差调节间隙，现场吊装时如果出现模块就位的微小偏差，可以通过间隙里的调节垫块找平，最后用外装饰盖板盖住拼接缝，既保证外立面的视觉整体性，又能给不同材质的热胀冷缩留出形变空间，不会出现温度应力导致的外墙开裂。庭院围合模块和主体建筑的衔接处做了柔性连接，避免主体结构沉降时拉裂庭院的铺装层，庭院里的绿化预留区直接做了滤水层和排水坡度，不用现场再做二次防水处理。
