钛合金材质小型汽车连接单元结构件

该结构件属于汽车模块化装配体系中的小型连接单元，采用钛合金Al6V4作为加工基材，这类材料的比强度高、抗疲劳性能优异，在底盘周边、车身覆盖件连接、内饰功能件铰接等需要兼顾轻量化与长期可靠性的场景中适配性极强。从实际装车场景来看，这类单元件主要承担相邻两个功能模块之间的铰接、定位以及载荷传递作用，常见于车门铰链辅助连接位、座椅调节机构的中间铰接节点、后备箱储物模块的快拆连接位，也可用于改装车型的附加功能件安装基座，不需要额外焊接工序，依靠自身的孔位结构即可完成快速装配，适配模块化生产的流水线作业逻辑，能大幅减少整车装配时的工序调整成本。

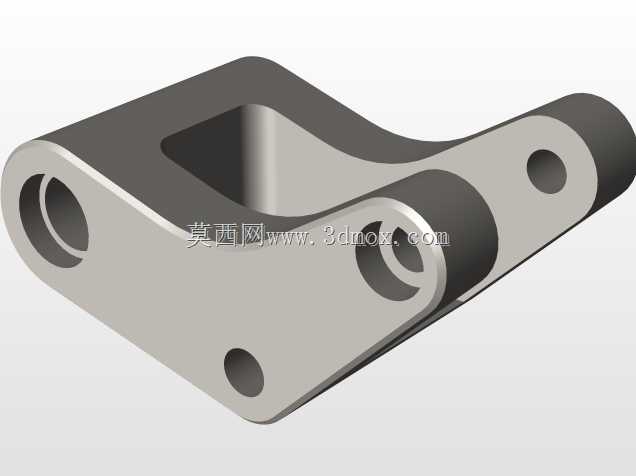

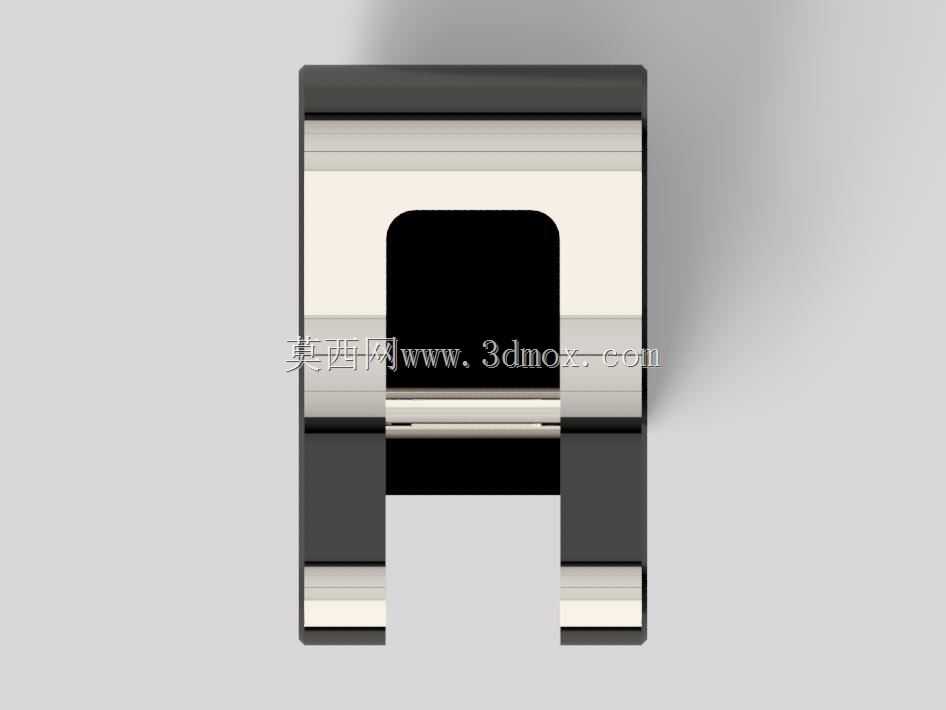

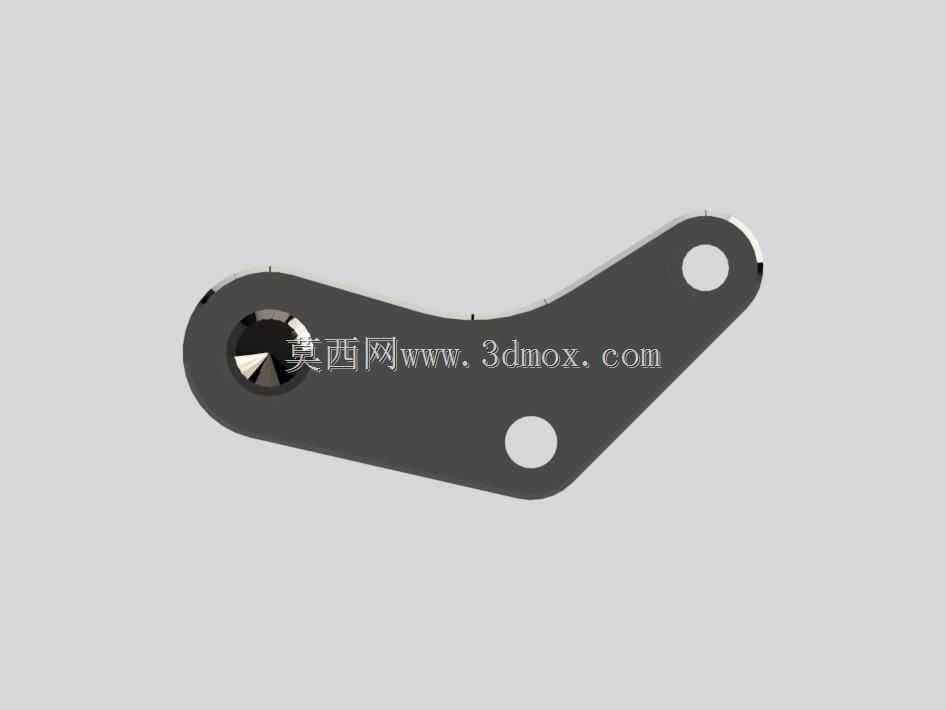

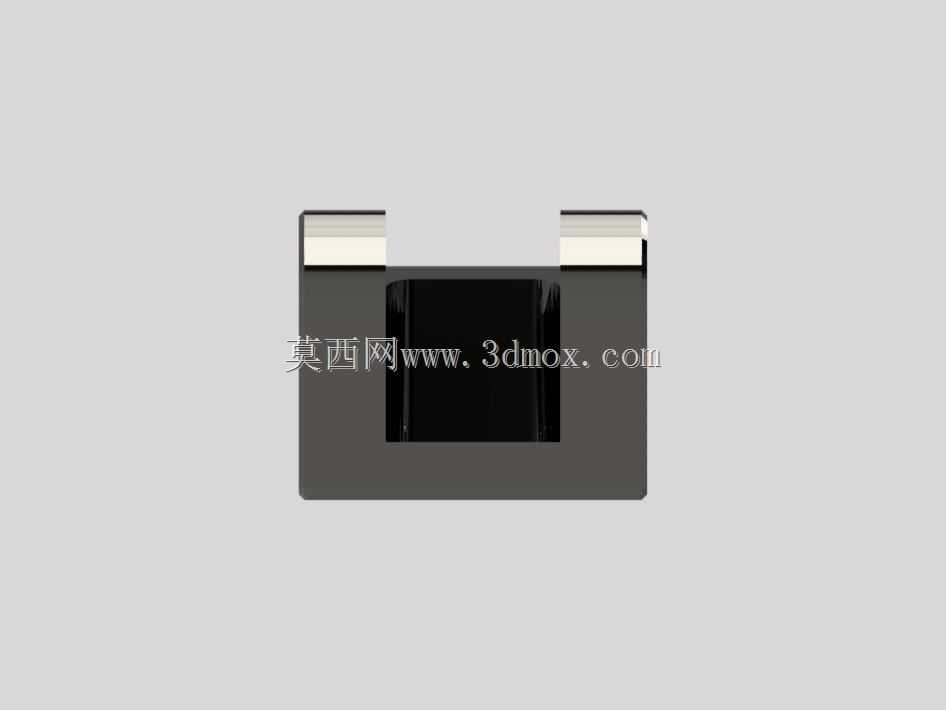

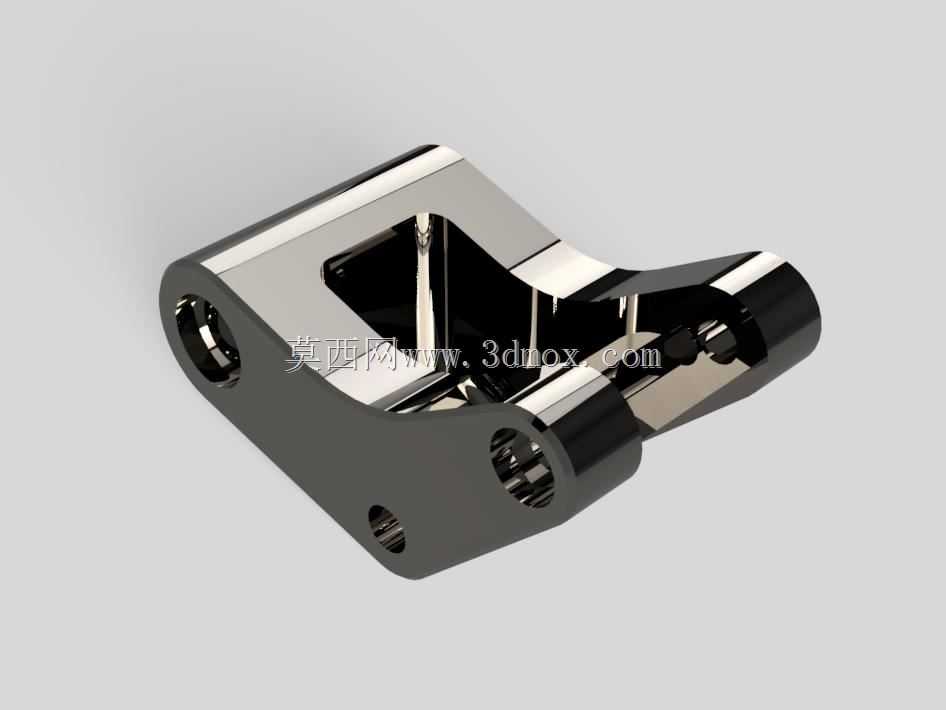

从结构设计逻辑来看，该构件采用一体化铣削成型的主体结构，没有额外的拼接焊缝，避免了焊接带来的应力集中问题，主体的U型开槽结构是为了给相邻连接件预留转动避让空间，开槽两侧的同轴孔位用于穿装铰接销轴，孔位内壁做了高光洁度处理，能减少销轴转动时的摩擦损耗，降低长期使用后的旷量。构件端部的凸台结构做了加厚处理，对应安装时的限位贴合面，装配时该面与相邻模块的基准面完全贴合，能保证铰接转动的轴线精度，避免出现偏磨问题。构件侧面的小型通孔用于安装限位卡簧或者定位销，防止铰接销轴在车辆行驶过程中受振动影响出现窜动脱出的问题，所有孔位的位置度公差控制在0.02mm范围内，能满足自动化装配设备的抓取定位要求，不需要人工二次调整对位。

在安装边界方面，该构件的整体轮廓尺寸控制在小型零件范畴，主体长度不超过50mm，最大宽度32mm，整体厚度18mm，安装时需要预留的转动避让空间为以铰接孔轴线为中心、半径28mm的扇形区域，不会占用过多的车内或底盘布置空间，适配紧凑级车型的空间布局要求。铰接孔的内径为6mm，适配标准直径的钢制铰接销轴，销轴与孔位的配合公差选用H7/g6的间隙配合，既保证转动顺畅，又不会出现过大的配合间隙。构件的安装贴合面粗糙度达到Ra1.6，能保证装配后的接触刚度，减少车辆行驶过程中连接位的异响问题。

从功能特性上看，钛合金材质的选用让该构件在同等强度下重量比钢制零件降低40%左右，能帮助整车实现轻量化目标，同时材料本身的抗腐蚀性能优异，在底盘等容易接触泥水、融雪盐的位置使用时，不需要额外做表面防腐处理就能满足长期使用要求，减少了后期的维护成本。构件的边角位置全部做了R2以上的圆角过渡，避免应力集中的同时，也能防止装配过程中尖锐边角划伤操作人员或者相邻的线束、管路。在实际选型适配时，需要注意该构件的额定铰接载荷为1200N，适用于载荷不大的辅助功能模块连接，不能用于底盘悬架等核心承载部位的连接，装配时铰接销轴需要涂抹适量的锂基润滑脂，进一步降低转动摩擦阻力，延长构件的使用寿命。这类模块化单元件的设计思路，核心是减少整车装配中的专用零件数量，通过标准化的连接单元实现不同功能模块的快速组合，能大幅缩短新车型的开发周期，也方便后期维修时的零件更换，不需要对周边结构做破坏性拆解即可完成替换作业。
