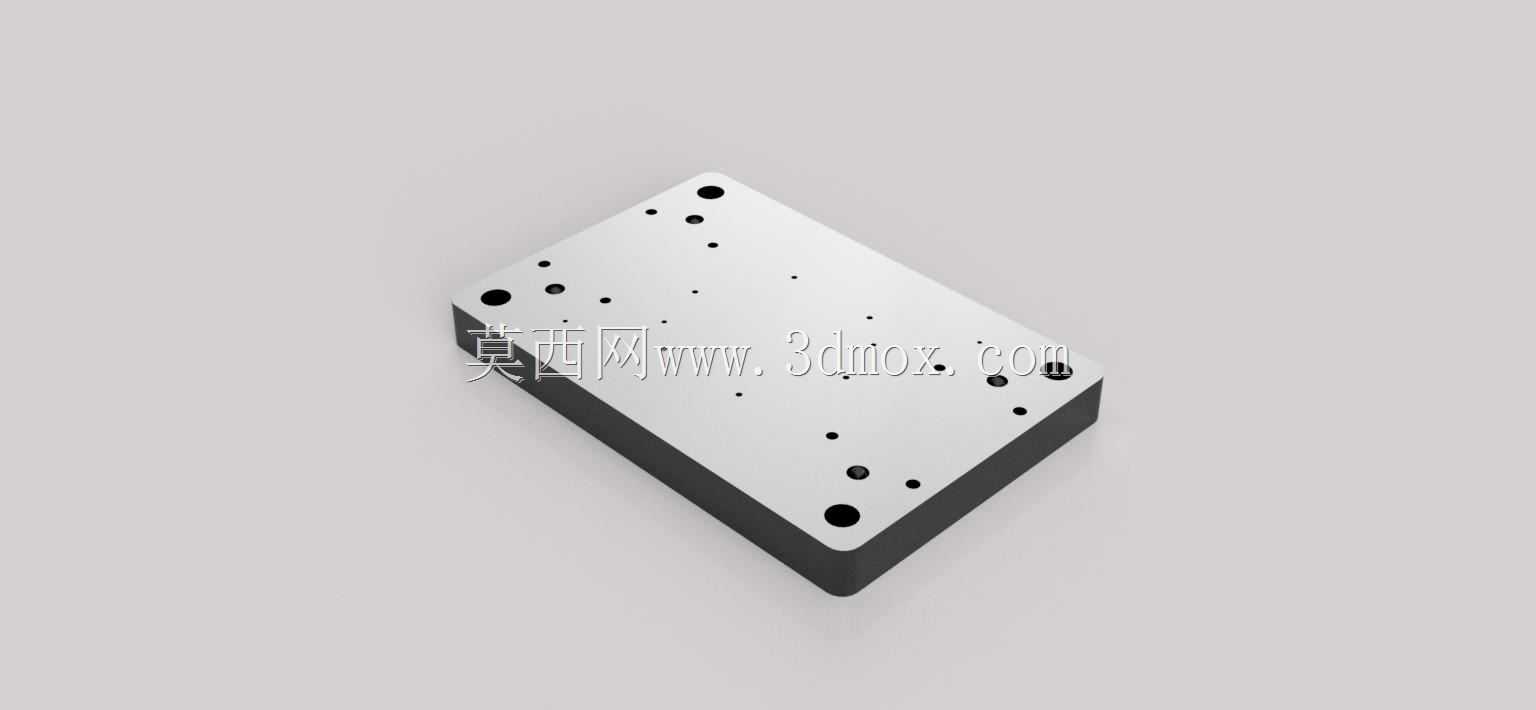

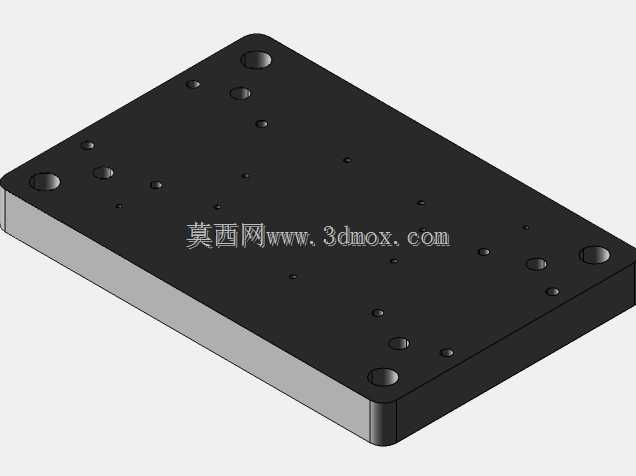

带阳极氧化铝渲染的机加工夹具基板

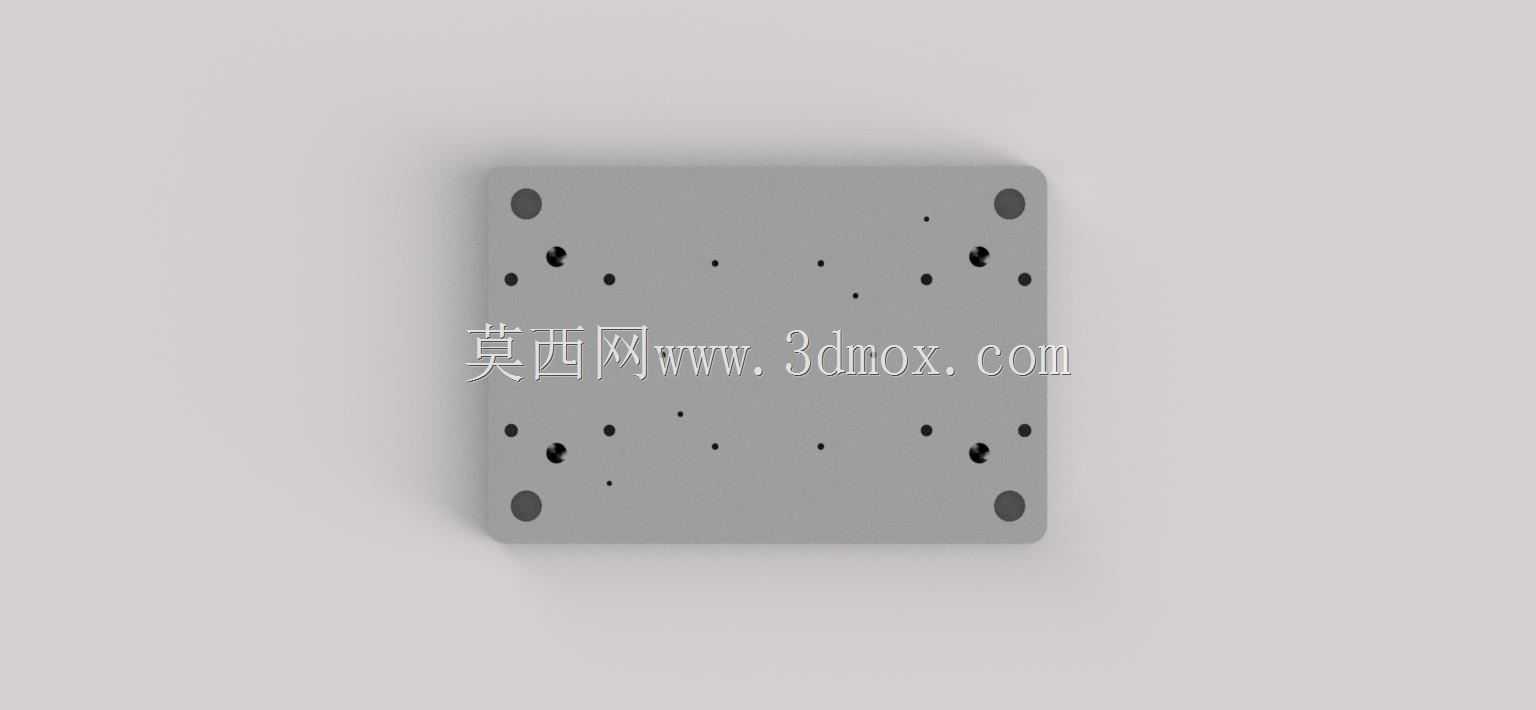

　　在精密机加工产线的工装布局里，这类阳极氧化处理的加工板是夹具单元里最基础也最核心的承载基准，不管是立式加工中心的工位装夹、三坐标检测的工件承载，还是自动化产线的中转定位，都能看到这类板件的实际应用。不同于普通的工装垫板，这款加工板在设计阶段就优先考虑了高频装夹下的耐磨需求，表面做硬质阳极氧化处理，硬度可达HV300以上，日常装夹铝合金、不锈钢工件时不会轻易出现磕碰划痕，长期使用也能维持基准面的平面度公差，避免因基板磨损导致的工件装夹偏差。从结构设计来看，板件整体采用矩形块式构型，边缘做了均匀的C角倒角处理，既消除了机加工后的锐边安全隐患，也能在安装入夹具基座时避免边角磕碰卡滞。板面分布的多组安装孔采用差异化孔径设计，

　　大直径孔位对应基座的锁紧固定螺栓，小直径孔位分为两类，一类是用于定位销压装的基准孔，位置度公差控制在0.02mm以内，保证每次基板拆装后的重复定位精度，另一类是用于固定夹具压块、定位挡边的螺纹安装孔，孔位按照模块化间距排布，可适配不同尺寸工件的装夹需求，不用额外在板面上重新钻孔攻丝，减少二次加工对基板基准精度的破坏。板件的厚度方向做了等厚设计，上下两个端面都经过精磨处理，平行度公差控制在0.015mm/100mm范围内，安装到机床工作台上时，不需要额外垫塞尺调整平面度，直接通过T型槽螺栓锁紧就能满足加工基准要求。实际使用场景中，这类加工板常作为组合夹具的基础基板使用，上方可加装气动卡钳、定位挡块、支撑柱等夹具元件，完成异形零件、

　　小型壳体类零件的批量装夹，在3C产品结构件加工、小型液压阀块加工、精密模具零件加工的工位上应用尤为广泛。设计时还考虑了阳极氧化工艺的加工余量，所有孔位的孔径在机加工阶段就预留了氧化膜厚度的补偿量，避免氧化处理后孔径缩小导致螺栓、定位销无法装配的问题，板件的非安装侧面也做了均匀的氧化层覆盖，在车间潮湿的加工环境下能起到不错的防锈作用，不用频繁做表面防锈维护。从安装边界来看，板件的长宽尺寸适配常规中小型加工中心的工作台T型槽间距，锁紧孔的位置刚好对应工作台标准槽位，安装时不需要额外制作过渡连接板，直接锁紧即可使用，板厚的选择也兼顾了刚性与重量，在保证装夹刚性、不会因切削力产生形变的前提下，尽可能控制整体重量，单人即可完成拆装调整，

　　适配产线快速换模的需求。板面的孔位排布还预留了扩展空间，当需要适配特殊形状工件时，可在预留的空白区域补充加工定制孔位，不会破坏原有基准孔的位置精度，延长基板的使用寿命。在实际切削工况下，这类基板配合合理的装夹方案，可承受硬质合金刀具高速铣削的切削冲击力，不会出现基板位移、震颤的问题，能有效保证工件的加工尺寸精度与表面粗糙度，减少因工装刚性不足导致的振纹、尺寸超差等加工不良问题。不同于焊接式的工装基板，这种整体式机加工加阳极氧化的加工板，不存在焊接应力变形的问题，长期使用也不会因为应力释放导致基准面精度衰减，适合作为产线的标准化工装配件长期复用。
