法兰式机床加工定位夹具结构

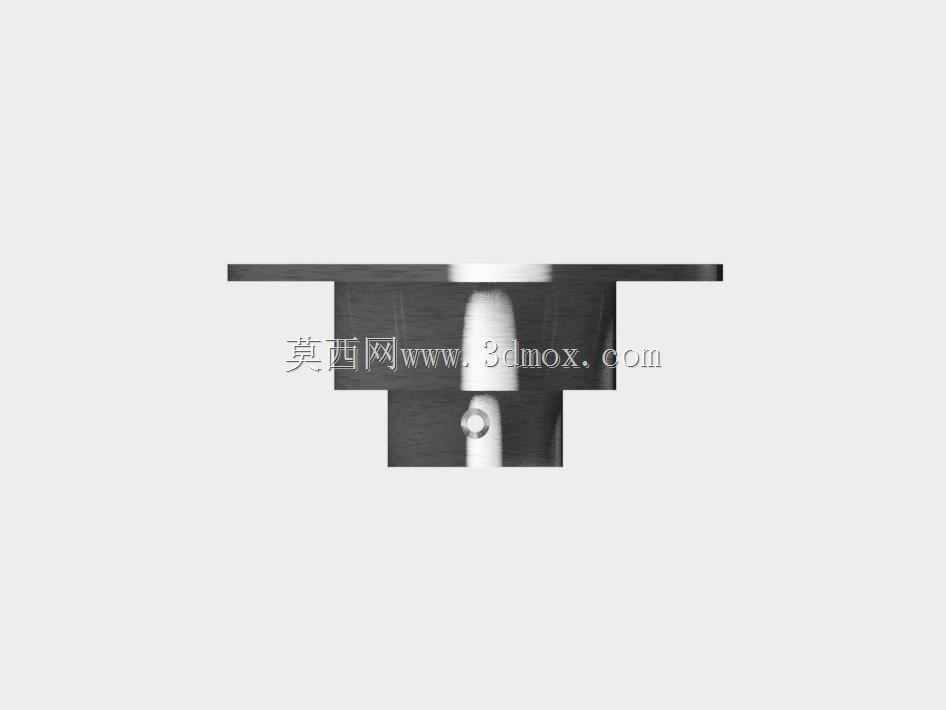

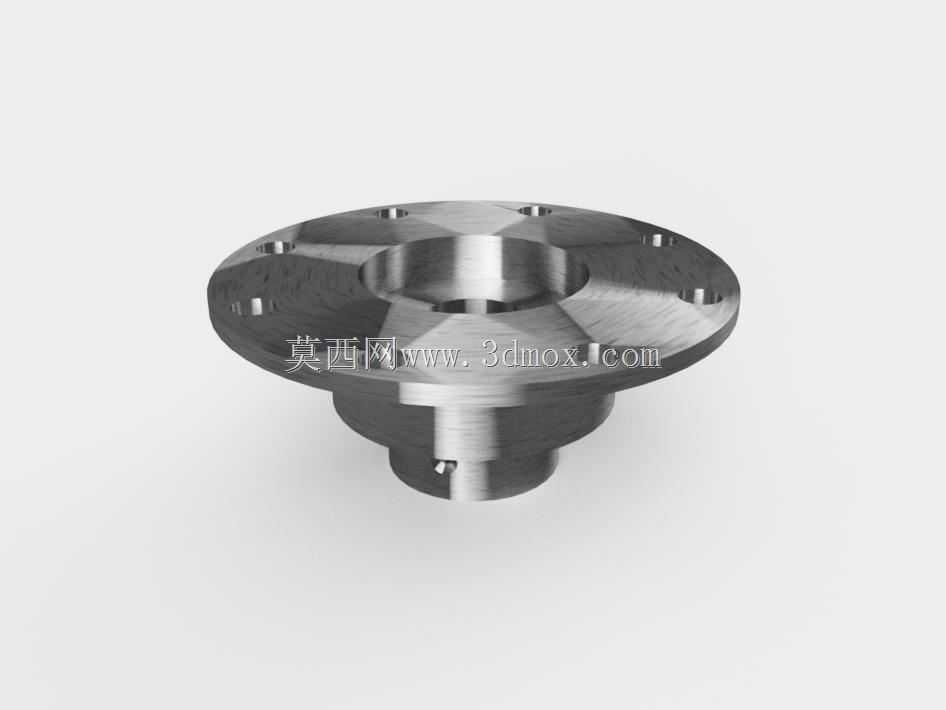

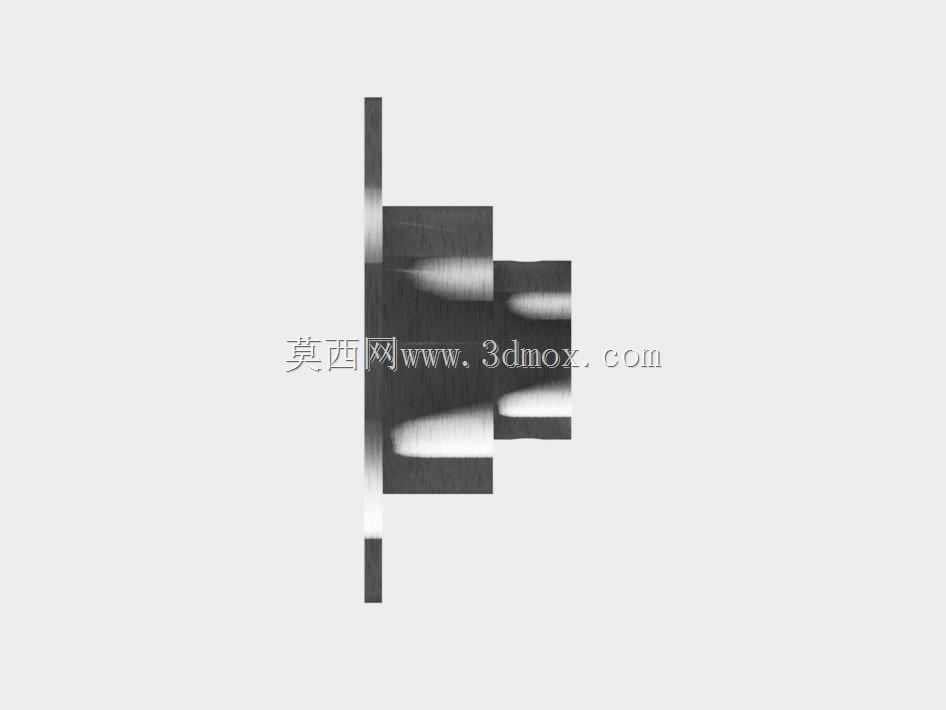

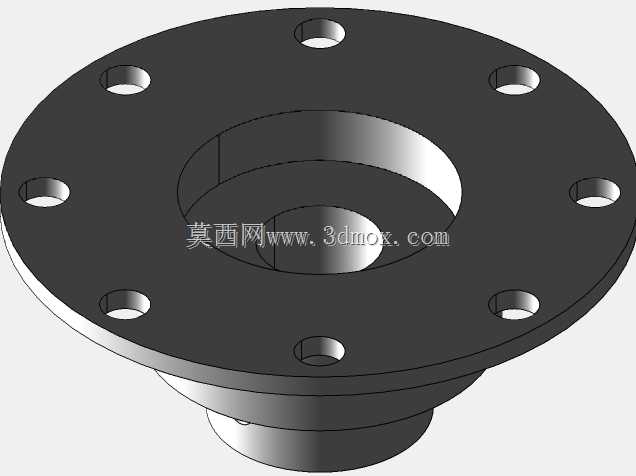

这款法兰式装夹结构主要应用于立式加工中心、数控车床的回转类零件装夹工序，在批量加工轴套、端盖类零件时，可直接通过法兰盘上的均布安装孔固定在机床工作台或者主轴连接端面上，替代传统三爪卡盘的部分装夹场景，尤其适合毛坯外圆不规则、需要保证端面与内孔同轴度的加工工序。从结构设计来看，上部法兰盘采用圆形盘式结构，盘面均匀分布6个沉头安装孔，安装孔的位置度公差控制在0.02mm以内，保证夹具与机床安装基准的重合度，避免装夹后出现同轴度偏差；法兰盘中心设置贯通的定位内孔，孔壁粗糙度要求达到Ra1.6，可直接穿入待加工零件的定位基准轴，实现径向定位，下部延伸的短圆柱结构为辅助支撑段，可插入待加工零件的内孔中，抵消加工过程中切削力带来的零件颤振，侧面设置的紧定螺钉孔可装入锁紧螺钉，从径向压紧待加工零件的基准轴，避免零件在高速切削时出现轴向窜动。设计过程中优先考虑了装夹的快速性，传统卡盘装夹异形毛坯时需要反复找正，单次装夹找正时间往往超过5分钟，这款夹具依靠法兰端面与中心孔的双重定位，操作人员只需将待加工零件的基准轴插入中心孔，拧紧紧定螺钉即可完成装夹，找正时间可压缩至30秒以内，大幅提升批量加工的工序效率。安装边界方面，法兰盘最大外径为160mm，整体高度为72mm，下部支撑圆柱外径为62mm，中心定位孔内径为38mm，安装时需要保证机床工作台的T型槽位置与法兰盘安装孔位置对应，安装面平面度不低于0.01mm，避免夹具安装后出现倾斜；法兰盘厚度为18mm，足够承受铣削、钻削工序的轴向切削力，不会出现装夹变形，下部支撑圆柱的长度为42mm，可适配内孔深度35-50mm的待加工零件，支撑圆柱与中心定位孔的同轴度公差控制在0.015mm以内，保证装夹后零件的回转精度。在实际加工场景中，这款夹具可配合数控铣床完成零件端面的钻孔、铣边工序，也可安装在数控车床主轴端，完成零件外圆的精车工序，针对不锈钢材质零件的加工，夹具整体采用40Cr材质调质处理，硬度达到HRC28-32，表面做发黑防锈处理，长期使用不会出现定位面磨损，紧定螺钉的接触位置设置有硬质合金垫片，避免锁紧时压伤零件的基准轴表面，同时可分散锁紧力，防止薄壁零件装夹变形。设计时还考虑了排屑需求，法兰盘与下部支撑圆柱的衔接位置设置有15度的倒角，加工过程中产生的切屑可顺着倒角滑落，不会堆积在定位面缝隙中，避免切屑垫入定位面导致的装夹误差，每次加工完成后只需用压缩空气吹扫定位面即可完成清理，无需拆卸夹具进行维护。针对不同规格的零件加工，只需更换对应内径的定位衬套即可适配不同直径的基准轴，衬套与夹具本体采用H7/h6的间隙配合，更换时无需重新找正夹具本体，只需将衬套插入中心孔即可完成适配，大幅降低多品种小批量生产时的夹具准备成本。
