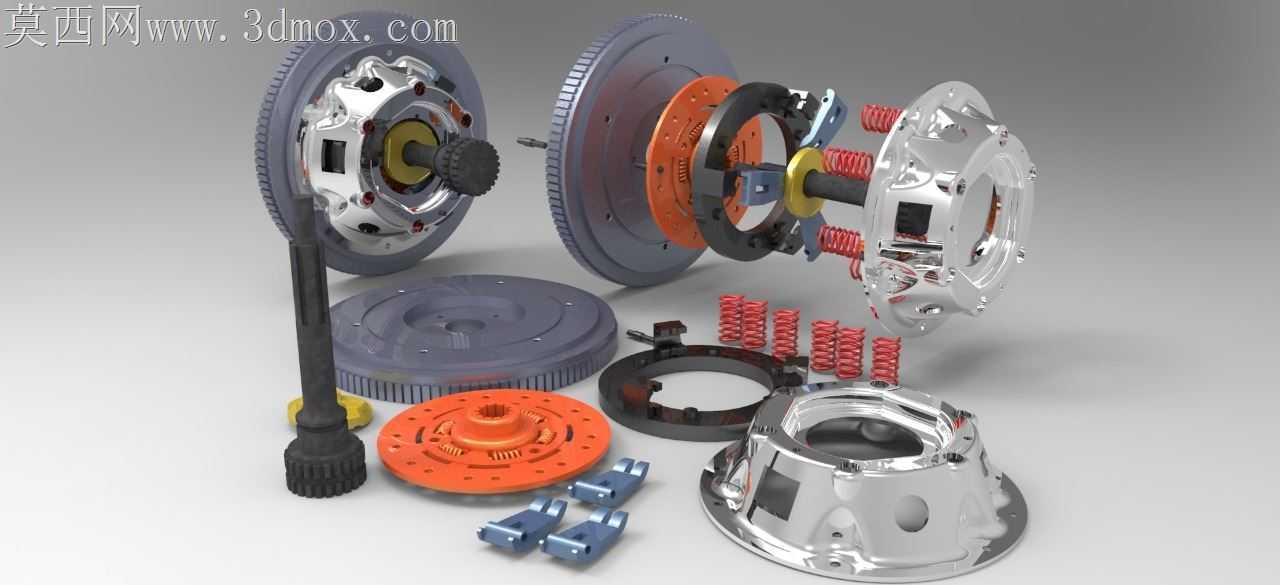

汽车传动系统单盘离合器拆解结构

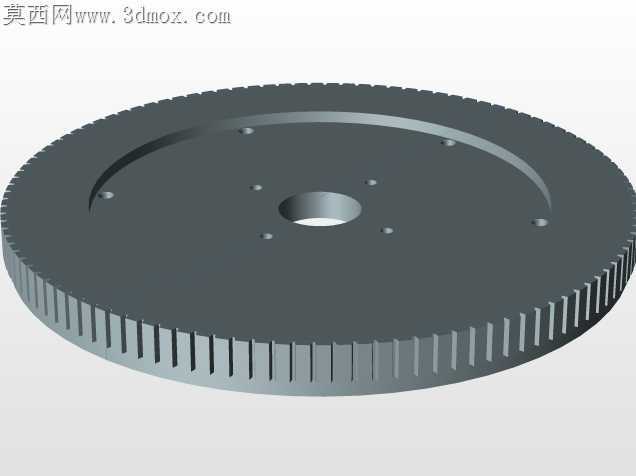

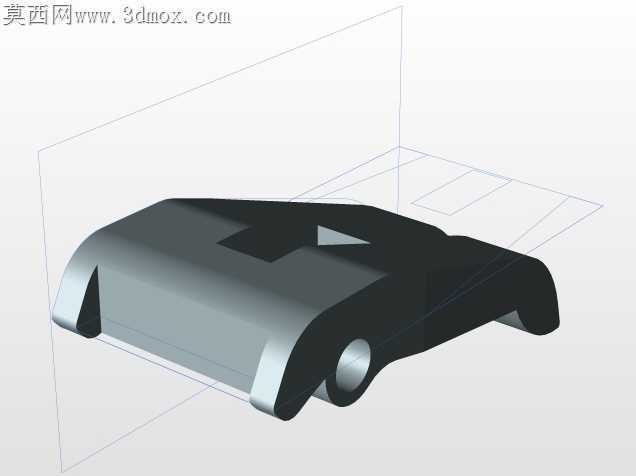

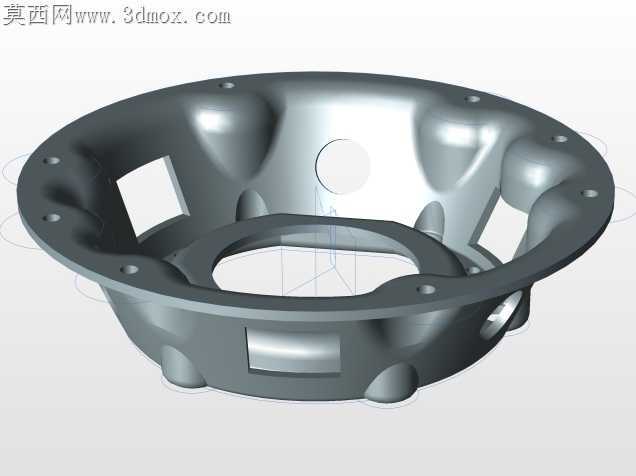

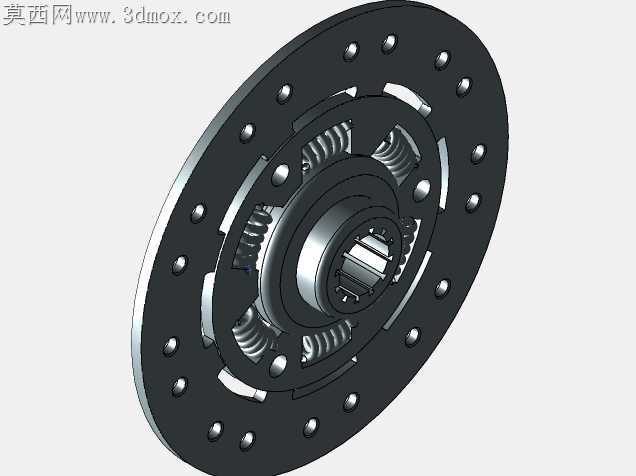

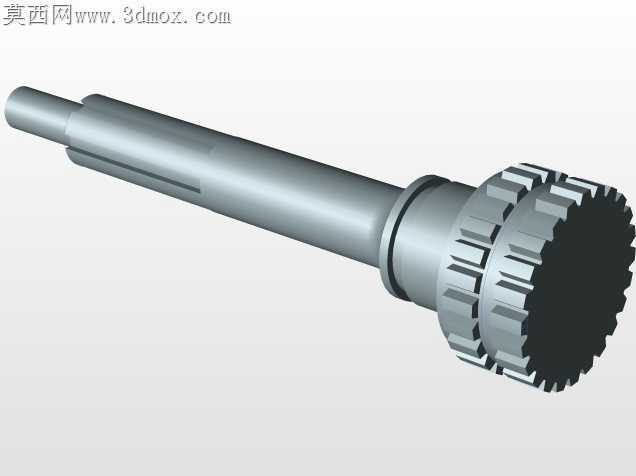

实车维修场景里，单盘离合器最常出现的故障点，从来不是摩擦片过度磨损这类显性损耗，而是压盘弹簧预紧力不均导致的接合抖动、从动盘花键轴与变速箱输入轴同轴度偏差引发的换挡卡滞，这套拆解结构把所有易出公差的配合面完全裸露，能直接看到每一处配合的冗余设计逻辑。压盘边缘的冲压定位凸台没有做全周连续结构，而是间隔分布三个定位止口，刚好对应飞轮壳上的铸造凹槽，装配时不用反复调整角度，凸台卡入凹槽就能自动对齐摩擦片的中心位置，避免人工对位偏差导致的初始动不平衡。膜片弹簧的分离指端做了微小的圆弧倒角，不是尖锐的直角结构，分离轴承压合时不会出现应力集中割伤轴承接触面的问题，弹簧的螺旋圈数和线径匹配是经过反复调校的，既保证接合时足够的压紧力传递发动机扭矩，又能在分离时让踏板力保持在普通人脚感舒适的区间，不会出现踩离合过重的问题。从动盘上的扭转减振弹簧分内外两圈排布，刚度不完全一致，外圈弹簧应对大扭矩冲击，内圈弹簧过滤传动系统的微小振动，不同转速区间的振动都能被分层缓冲，不会出现怠速时离合器踏板发麻的情况。摩擦片的表面开有径向的散热沟槽，不是光滑的整面结构，频繁半联动产生的热量能顺着沟槽快速散出，避免高温导致摩擦材料焦化打滑，沟槽的深度刚好控制在摩擦片磨损极限的位置，磨损到沟槽消失时就直接提示更换，不用额外测量磨损量。飞轮与曲轴连接的螺栓孔做了沉头设计，螺栓拧紧后头部完全沉入孔内，不会突出表面干涉离合器盖的安装，离合器盖的壳体上开有多个通风缺口，车辆行驶时的气流能直接吹到压盘和摩擦片表面，带走连续工作产生的热量。分离拨叉的接触端做了耐磨衬套嵌装结构，长期反复拨动分离轴承不会出现拨叉磨损松旷的问题，所有配合的轴类零件表面都做了粗糙度分级，花键配合面精度更高，非配合面适当降低加工要求，平衡加工成本和使用性能。
