印度PSLV-XL极地卫星运载火箭结构

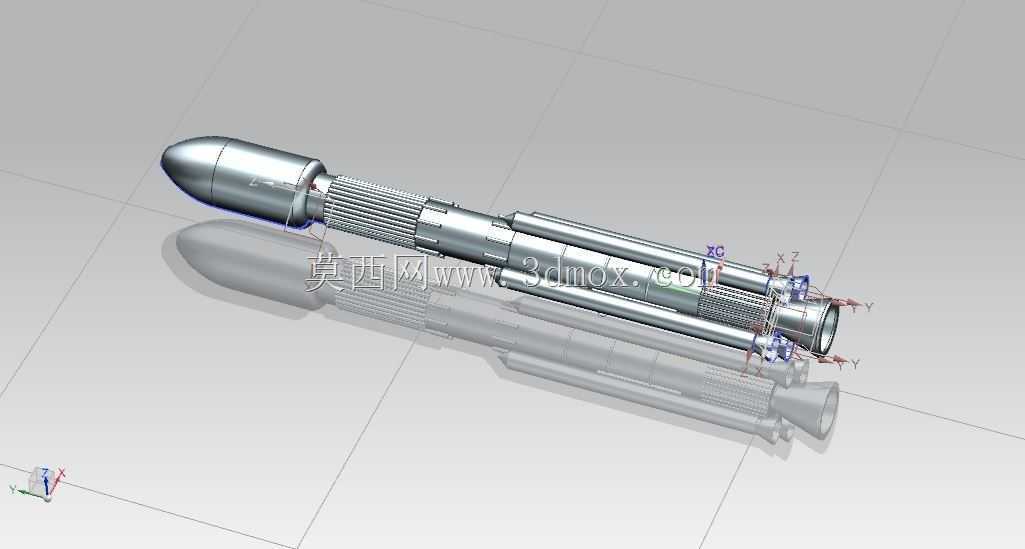

　　该三维结构以印度极轨卫星运载火箭加长构型为对象，呈现了芯级、固体助推器、上面级与整流罩之间的组合关系，适合用于航天运载器总体布置、外形校核、教学演示以及发射系统方案沟通。模型没有停留在单一圆柱箭体的简化表达，而是把多级火箭在实际任务中最关键的外包络、级间连接、助推捆绑和载荷舱形态纳入同一装配体，使结构设计人员能够从整体上观察起飞状态下各部件的空间占用与相互边界。箭体主体采用细长轴线布局，头部为钝锥形有效载荷整流罩，用于在大气层飞行阶段保护卫星或其他载荷，降低跨声速和最大动压区域的气动载荷。整流罩向下连接末级舱段，外表面可见分段包覆与局部加强区域，这些位置通常对应分离机构、电缆通道、温控包覆层或结构支撑框。

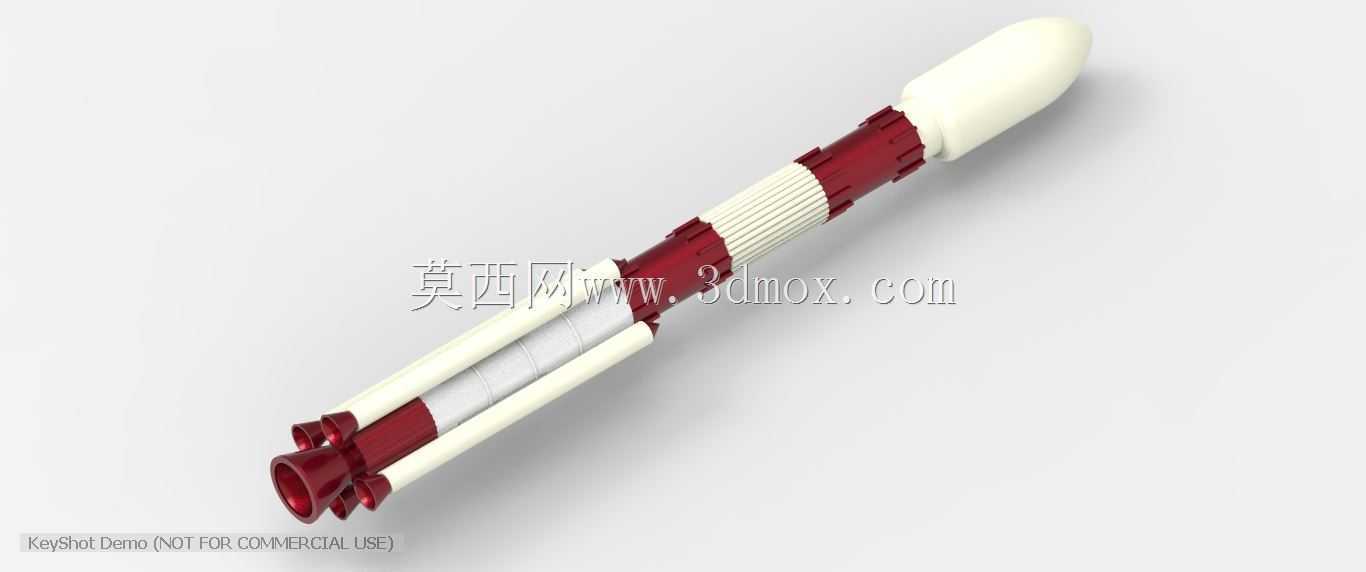

　　模型中红白相间的外观分区并非单纯装饰，而是便于识别不同舱段、级间段和发动机区域；在工程评审中，这种分区能够帮助团队快速定位一级、二级、上面级以及捆绑助推器的分界。芯级周围布置多枚固体助推器，是该加长构型区别于基础构型的重要特征。助推器以近似平行的方式贴附于芯级外侧，头部和尾部分别通过捆绑连接结构与芯级传力路径相连。起飞阶段，助推器提供较大的初始推力，其喷管在底部形成独立的发动机出口；建模时需要重点控制助推器轴线相对芯级的偏心距、安装角和下端喷管伸出长度，因为这些参数会影响推力矢量合成、尾流干扰以及发射台占位。底部区域集中体现了多发动机并联的复杂边界，芯级与助推器的喷管不能发生几何干涉，同时还要为伺服机构、管路和防热结构预留空间。

　　从结构设计思路看，这类运载火箭强调轴向承载与径向捆绑的协同。芯级承担主要的弯矩和轴压，助推器通过前、后捆绑点将推力和局部载荷传递至芯级壳段，因此连接区往往需要加厚壁板、设置强框或分布连接件。三维模型中助推器与芯级的贴合面、支撑块和端部过渡造型，可作为后续细化设计的布置依据。级间段则需要兼顾分离可靠性，既要在飞行中保持足够刚度，又要在指定时刻允许上下级安全脱离，避免碰撞。外形尺寸方面，整器呈现大长径比特征，径向最大包络出现在助推器捆绑段，而非芯级本身；这意味着运输支架、起吊工装、发射台脐带臂和塔架平台的开口都必须按含助推器的最大宽度校核。轴向边界从底部喷管出口一直延伸至整流罩端头，底部喷管向下突出，运输或水平装配时需要单独设置支撑点，

　　防止发动机舱段承受额外弯矩。整流罩端头为圆弧钝头，在厂房停放、吊装和星箭对接操作中，应保留足够的前方安全距离。模型还可用于发射场流程的空间推演。水平总装时，芯级与助推器的组合宽度决定运输车辆支撑鞍座的跨距；起竖后，脐带塔的管路和电缆臂需对应各级舱段接口位置，喷管区域则要与发射台火焰孔保持对中。对于教学或科普场景，该装配体能清楚说明多级运载火箭“助推器先工作、芯级接续、上面级入轨”的基本层级关系；对于结构建模人员，它提供了薄壁圆筒、锥形罩、捆绑连杆和喷管收敛段等典型航天结构的练习对象。细化时可继续补充分离面、连接孔位、支架和检修口，但当前外形已经能够支撑总体包络确认、气动外形审查、装配干涉检查和展示级渲染。
