传动系统用齿轮箱防护端盖结构设计

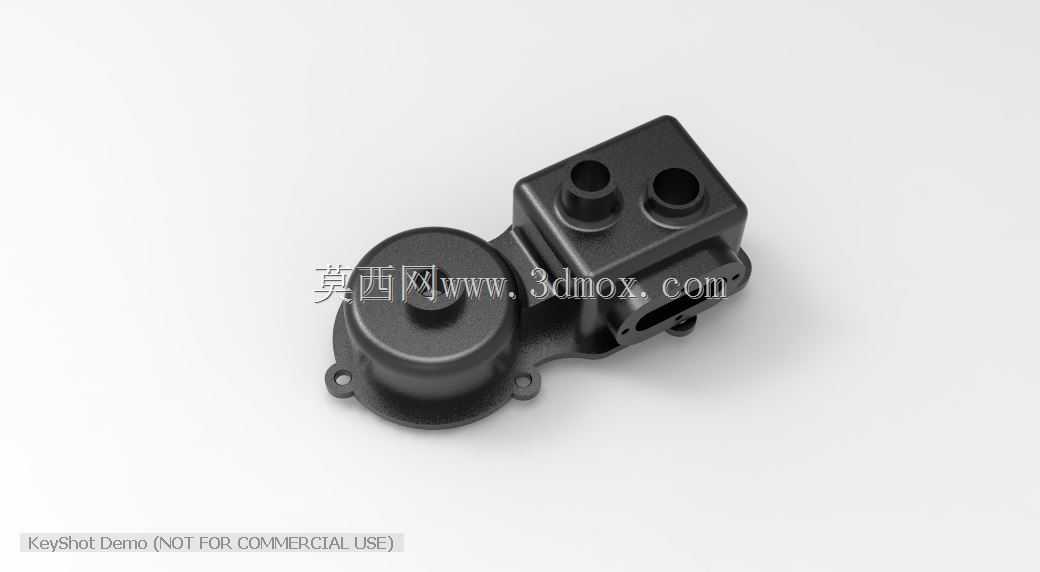

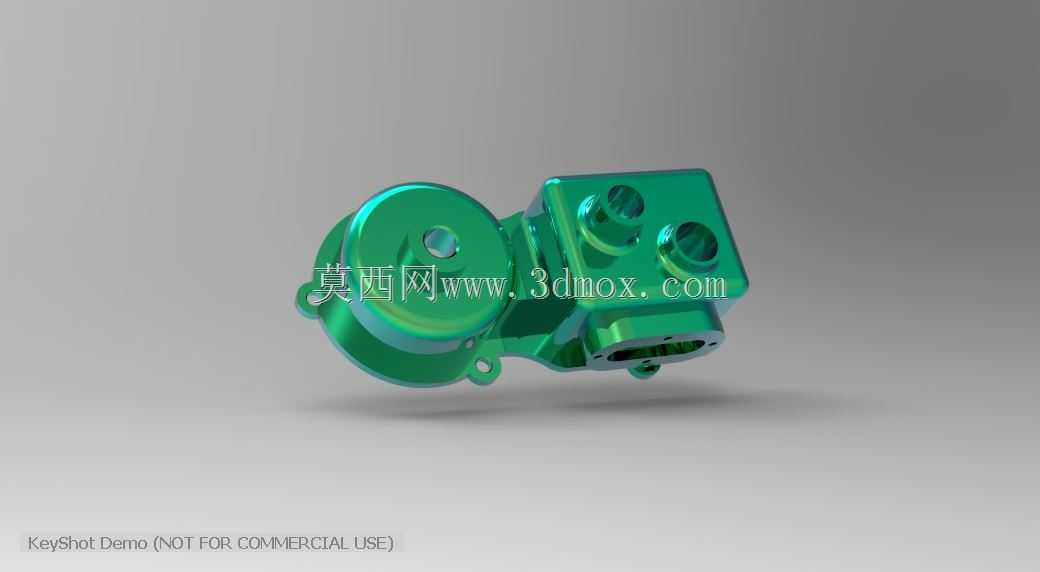

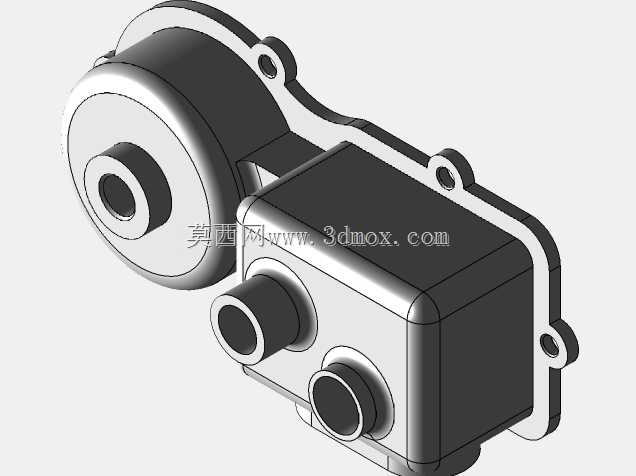

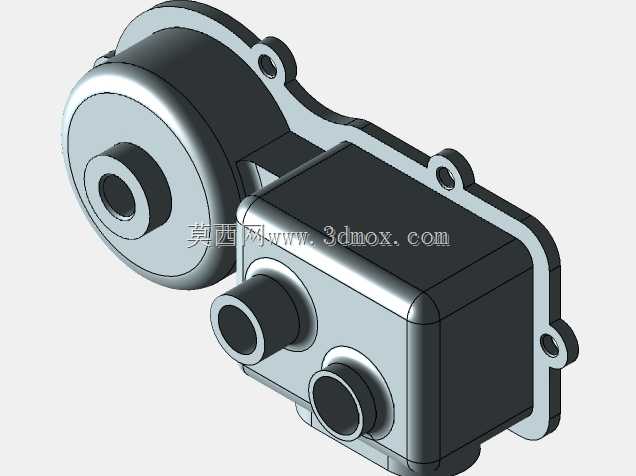

这款齿轮箱盖是小型传动减速机构的核心防护配套部件，主要应用于小型动力传输场景，覆盖小型家电传动模组、工业小型输送线驱动单元、园林工具动力总成、小型自动化设备传动箱等多个使用场景，承担着密封箱体内部传动组件、隔绝外界粉尘水汽侵入、支撑内部轴系端部定位、留存润滑介质避免泄漏的核心作用，是齿轮传动箱能够长期稳定运行不可或缺的配套结构件。从功能特性来看，该端盖采用一体化压铸成型的结构思路，整体分为两个功能腔体区域，一侧为圆形腔室，对应齿轮箱内部的大直径减速齿轮安装空间，腔室边缘设置带安装孔的凸缘耳座，能够通过紧固件与箱体主体实现紧密贴合，凸缘接触面预留密封胶圈的安装槽位，装配后可实现可靠的静密封效果，避免箱体内的润滑脂在齿轮运转过程中出现渗漏，同时阻挡外部加工碎屑、扬尘、水汽进入箱内磨损齿面与轴承。另一侧为方形凸台结构，对应箱体内的输入轴、中间轴的安装位置，凸台上设置两个同轴的轴孔避让凸台，既能够为伸出箱体的输入输出轴提供端部的防护遮挡，避免轴端外露卷入杂物，也可以作为轴封的安装基座，配合油封实现动密封效果，防止润滑介质沿轴向外溢。在设计思路上，这款端盖充分考虑了小型传动箱的轻量化与结构强度平衡，整体壁厚保持均匀，避免压铸成型过程中出现缩孔、翘曲等成型缺陷，在腔体转角位置均设置合理的过渡圆角，既能够降低应力集中风险，提升部件受振动冲击时的结构强度，也能够优化压铸过程中的金属液流动路径，提升成型良品率。安装耳座的位置经过匹配箱体的安装边界设计，三个固定孔位呈三角分布，能够在不占用过多外部空间的前提下提供足够的锁紧力，确保端盖与箱体结合面在设备长期振动工况下不会出现松动移位。端盖的整体外形轮廓完全贴合齿轮箱的内部腔体轮廓，没有多余的外凸结构，能够最大化压缩传动箱的整体外部尺寸，适配安装空间紧凑的小型设备使用场景，同时腔体内部的避让空间经过精准核算，既能够完全容纳内部齿轮的运转轨迹，避免端盖与运转的齿面发生干涉，也尽可能压缩了无效的腔体空间，减少润滑介质的填充量，降低设备的整体重量与后期维护成本。
