外啮合齿轮式液压动力传输泵结构

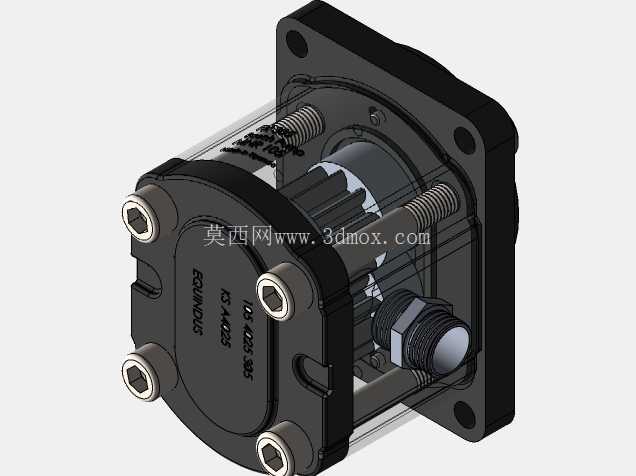

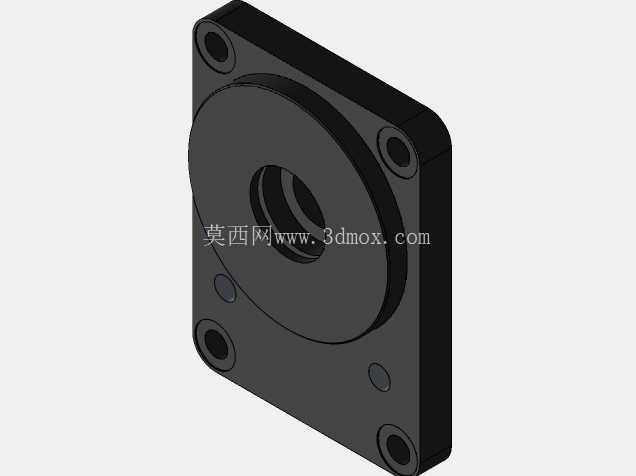

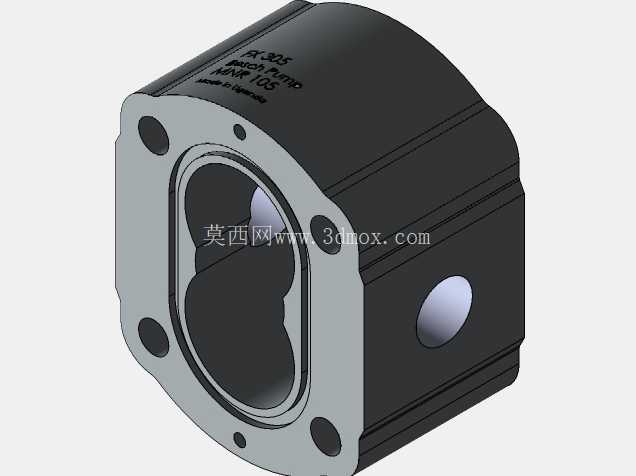

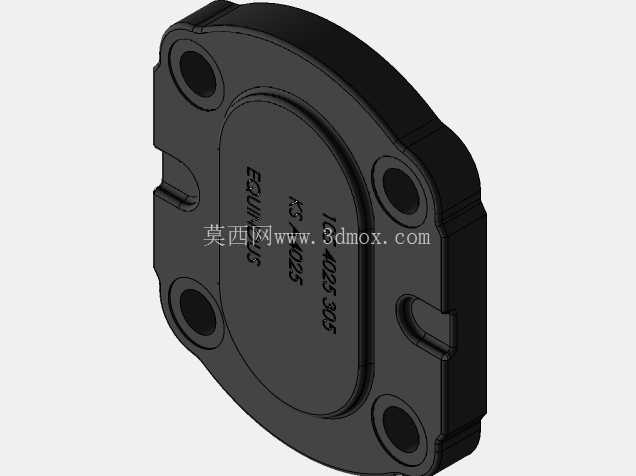

　　在中小型液压动力回路的选型适配场景里，这类外啮合齿轮结构的液压泵常作为紧凑型动力源出现，多用于小型工程机械的辅助动作回路、机床夹具的锁紧供油单元、自动化产线的小型液压执行元件驱动场景，相比柱塞泵它的抗污染能力更强，相比叶片泵它的转速适配范围更宽，对油液清洁度的要求没有那么苛刻，在工况相对复杂、维护条件有限的现场使用时稳定性表现更突出。从结构设计逻辑来看，这款泵采用了法兰式安装接口，端盖通过四根内六角圆柱头螺钉与泵体主体拉紧固定，安装法兰上预留的四个通孔对应通用的安装孔位标准，安装时可以直接匹配对应规格的止口定位，保证泵轴与驱动端的同轴度误差控制在允许范围内，避免偏载造成的轴承过早磨损、轴封渗漏等常见故障。

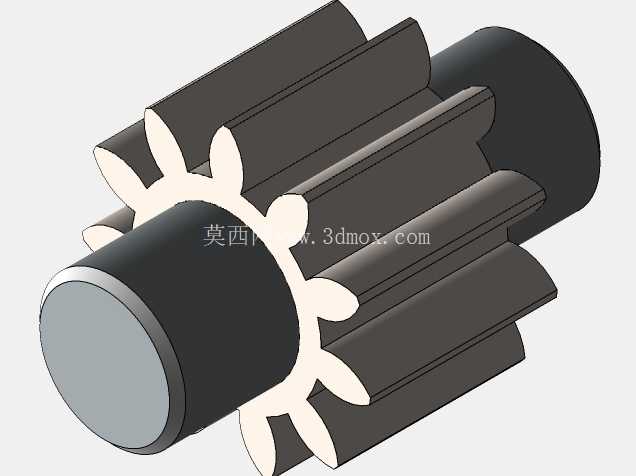

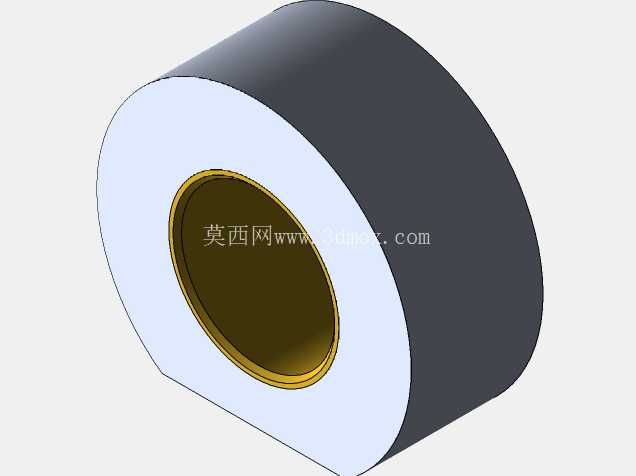

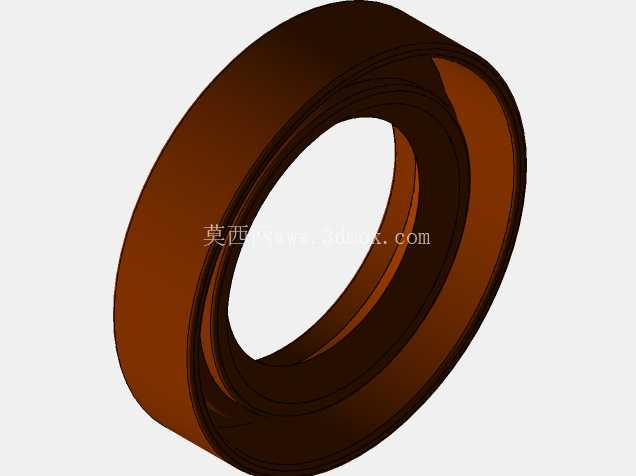

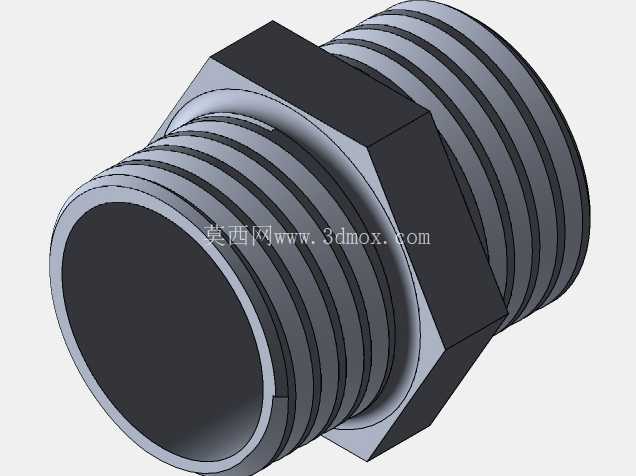

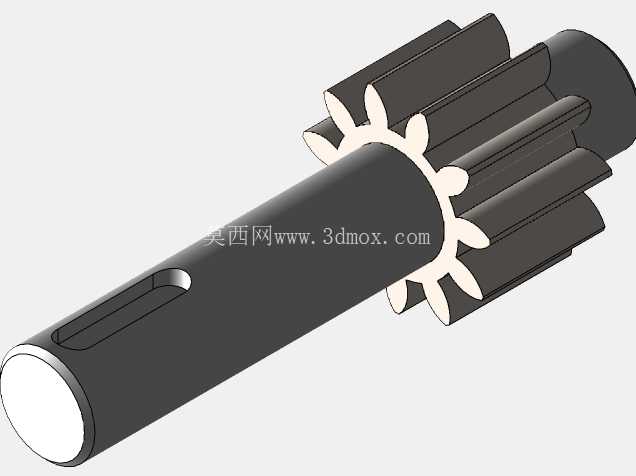

　　泵体内部的齿轮副采用了直齿外啮合设计，齿轮的齿宽、齿顶圆尺寸都经过匹配计算，在额定转速下可以输出稳定的流量，齿轮端面与侧板之间的间隙控制在微米级，既可以保证容积效率不会因为内泄漏过大而下降，又不会因为间隙过小造成齿轮运转时的端面磨损加剧。进出油口采用了螺纹式接头设计，接头位置设置在泵体侧端，安装时可以根据管路走向调整接头的朝向，适配不同的布管空间，避免管路弯折造成的油液阻力上升。驱动端的轴伸采用了平键连接结构，可以直接匹配联轴器或者带轮的安装，轴端的密封采用了骨架油封结构，能承受额定工作压力下的油液密封需求，防止泵运转时油液从轴伸位置渗漏。

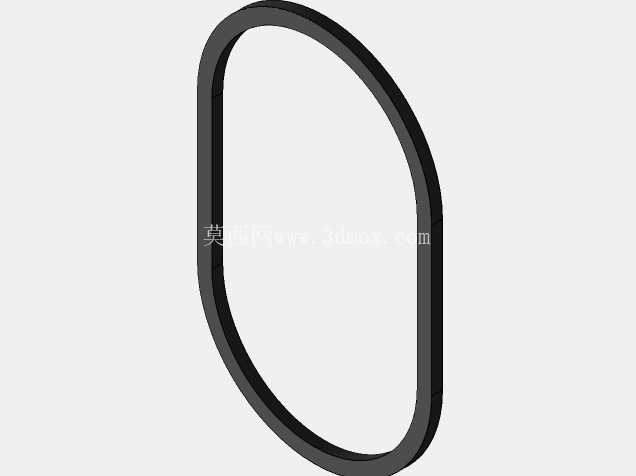

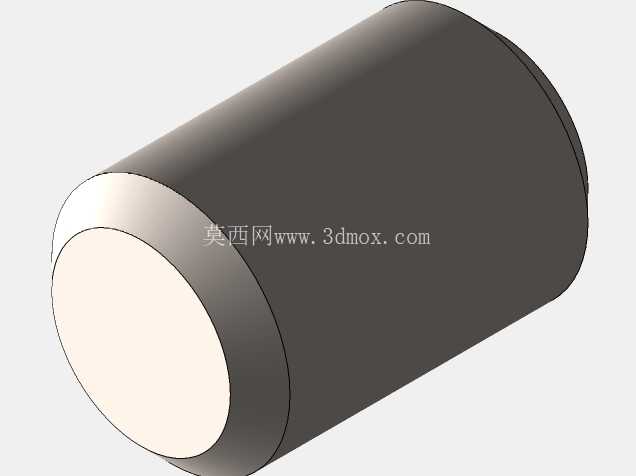

　　从安装边界来看，这款泵的整体轴向尺寸紧凑，法兰安装面的止口直径、安装孔的中心距都符合通用的小型齿轮泵安装尺寸规范，替换同规格的旧泵时不需要重新加工安装基座，也不需要改动原有管路的连接位置，能大幅降低现场替换的改造成本。在实际功能表现上，这款泵的内部流道经过平滑过渡处理，齿轮啮合时的困油区域设计了对应的卸荷槽，能有效降低泵运转时的困油噪声，减少液压冲击对回路中其他元件的影响。端盖与泵体的结合面采用了平面密封加定位销的结构，定位销可以保证端盖与泵体的装配位置精度，避免装配时出现齿轮轴孔的同轴度偏差，密封结构可以承受额定工作压力下的油液压力，不会出现结合面渗漏的问题。

　　泵体外部的连接螺钉都采用了内六角结构，安装和拆卸时只需要对应规格的内六角扳手即可操作，在空间狭小的安装位置也能完成拆装维护，不需要额外的大尺寸操作空间。在进行三维建模的时候，这款模型完整还原了内部齿轮副、侧板、连接销、驱动轴、进出油接头、安装法兰、紧固螺钉等所有零部件的装配关系，每一个零件的配合公差都按照实际加工要求进行了匹配，比如齿轮轴与轴承孔的间隙配合、螺钉与安装孔的间隙配合、定位销与销孔的过盈配合都在模型里有对应的体现，对于做液压系统集成设计的工程师来说，可以直接把这个模型导入到整机的装配环境里，核对安装空间、干涉情况、连接尺寸，不需要重新测绘建模就能完成布局设计。在实际选型应用的时候，需要注意这款泵的旋向要和驱动电机的转向匹配，进出油口的管径要和系统流量匹配，避免吸油阻力过大造成吸空、气蚀等问题，安装时要保证泵轴与驱动轴的同轴度误差不超过0.1mm，角向偏差不超过0.5度，否则会造成轴封过早损坏、轴承发热等故障。这款泵的结构没有复杂的变量机构，结构简单可靠，适合在固定排量的液压回路里使用，日常维护只需要定期更换油液、清理进油口的过滤器即可，不需要复杂的调整维护，对于追求可靠性、低维护成本的应用场景来说是非常合适的选择。
