手动式木质罐体压碎装置结构设计

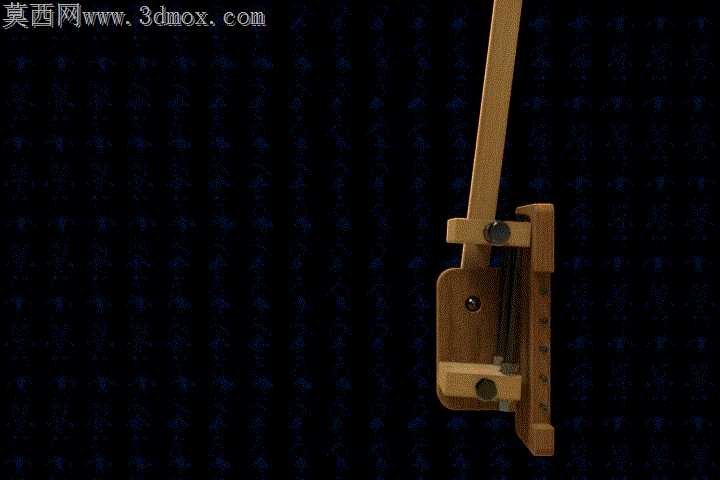

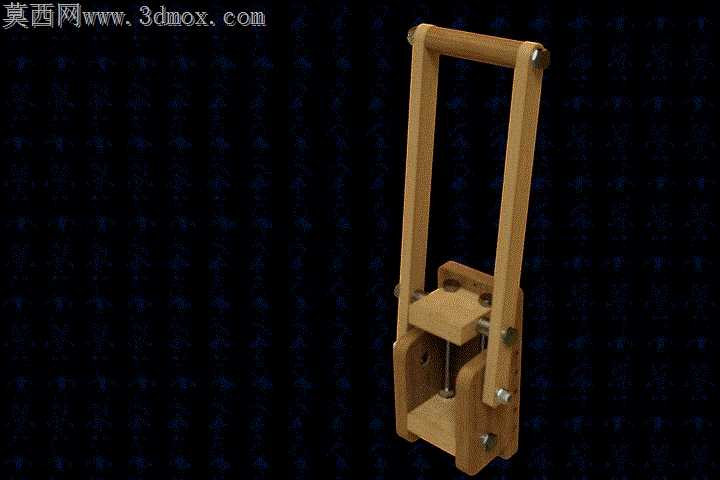

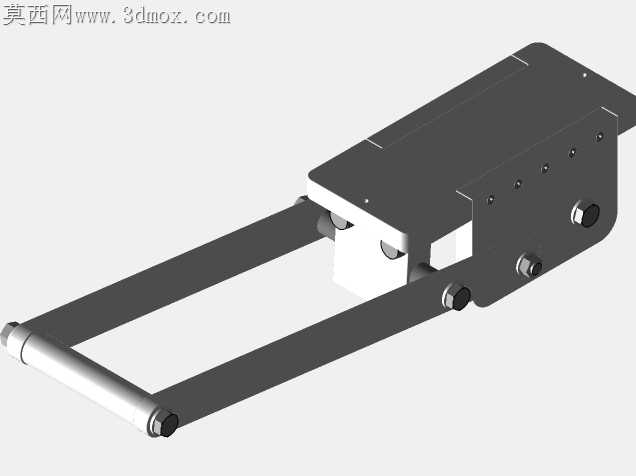

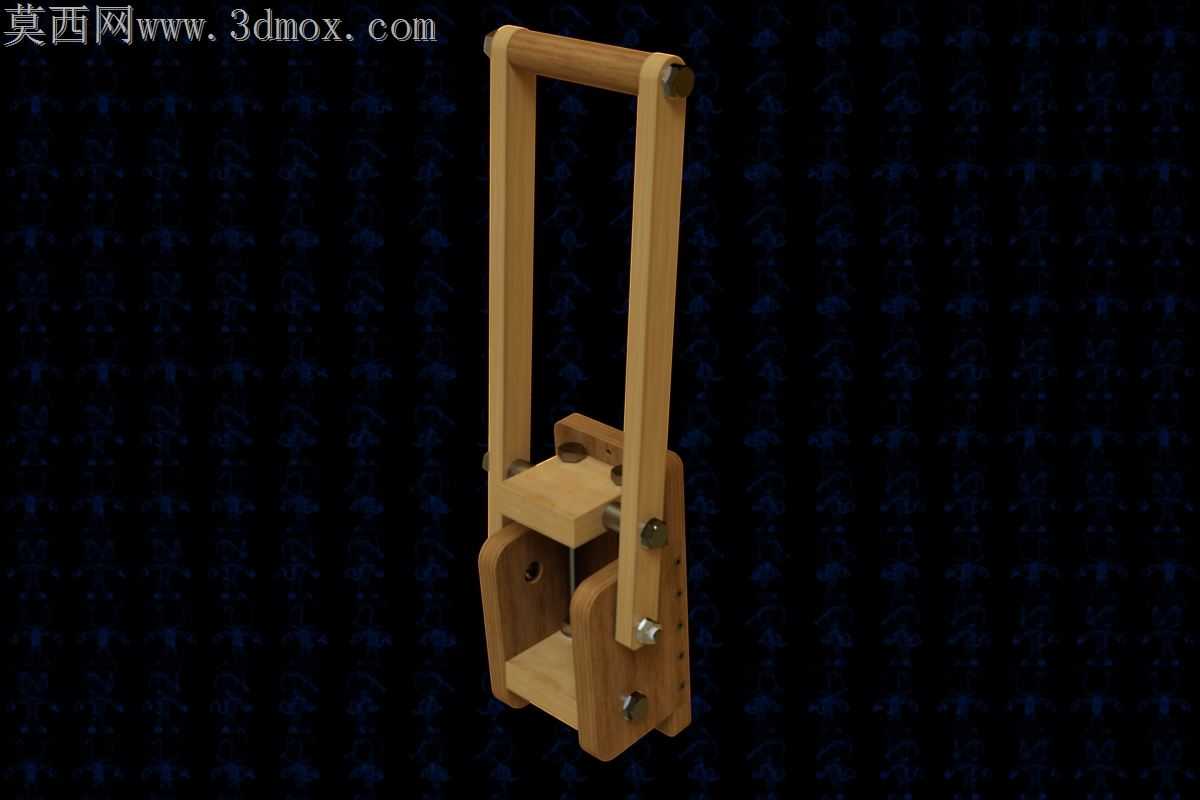

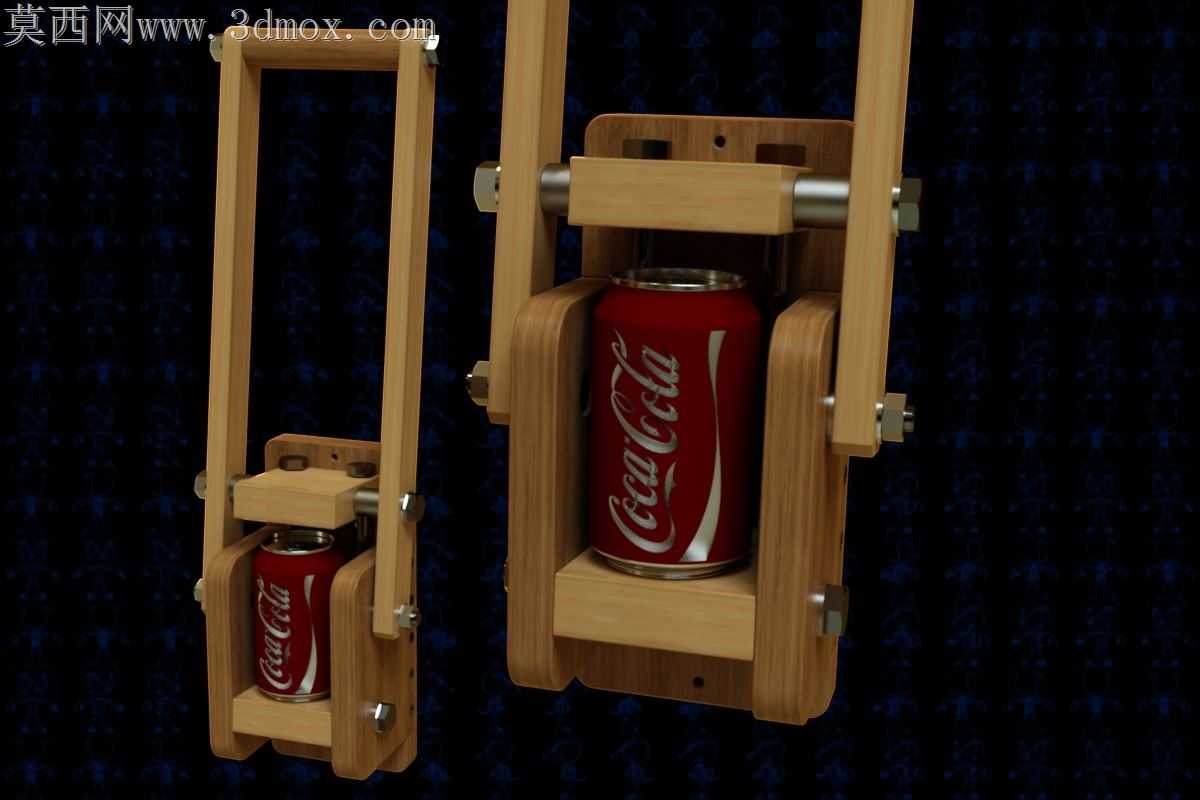

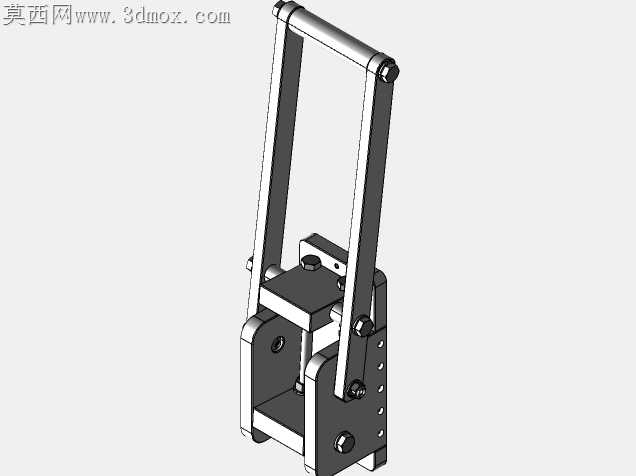

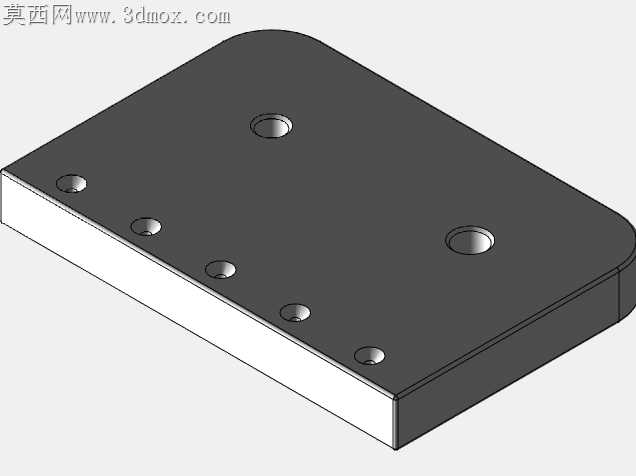

木质构件加工时最容易忽略的是装配间隙受环境温湿度的影响，这款手动压碎装置的框架采用长条形实木杆件搭建，杆件连接位置的金属销轴预留了0.15mm的径向间隙，避免木材吸湿膨胀后出现铰接卡滞，无法顺畅完成下压动作。下压执行端的压块与底部承托座的对位精度，直接决定罐体破碎时的受力均匀度，设计时特意将压块导向槽的配合长度做了12mm的延伸，哪怕手动施力时出现偏斜，压块也能顺着导向槽垂直下行，不会因为侧向力掰断木质框架的连接榫位。长手柄的杠杆支点选在框架上部三分之一处，下压时的力臂长度是阻力臂的3.2倍，不需要施加过大的腕部力量就能压碎常规厚度的木质罐体，同时手柄的握持段做了圆弧倒棱处理，边缘没有尖锐直角，长时间操作也不会磨伤手掌。底部承托座的内腔做了1.5度的内倾斜度，破碎过程中罐体碎块不会顺着边缘向外飞溅，省去了额外加装防护挡板的结构，让整体装置更简洁轻便。铰接位置的金属紧固件都做了沉头处理，螺栓端面完全没入木质构件的表面，不会突出剐蹭操作人员的衣物或是皮肤。框架两根侧杆的平行度公差控制在0.2mm以内，装配时不需要反复修磨杆件就能让压块顺畅滑动，减少了现场组装的调整工作量。木质构件的所有棱边都做了R2的圆角过渡，既避免了木材边缘应力集中出现开裂，也让整体握持触感更温润。压块与承托座的接触端面做了防滑网纹压痕，接触罐体时不会出现打滑偏移，哪怕是表面光滑的薄壁木罐，也能稳稳固定在破碎位不会滑脱。整个装置没有复杂的弹性零件或是精密传动件，哪怕长期在潮湿的工坊环境中使用，只需要定期在铰接销轴位置涂抹少量润滑脂，就能保持顺畅的动作状态，不会因为零件锈蚀出现功能失效。
