四旋翼无人机组装结构三维设计方案

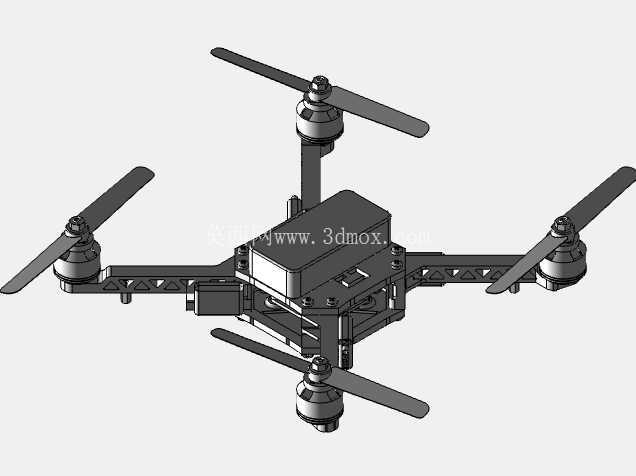

这套四旋翼无人机组装结构，核心面向低空近景作业场景设计，可适配小型航拍、园区巡检、农田苗情普查、轻量载荷投送等实际使用需求，整体结构围绕组装便捷性、飞行稳定性、载荷拓展性三个核心维度做结构排布，没有冗余的装饰性结构，所有构件都服务于飞行性能与装配效率。

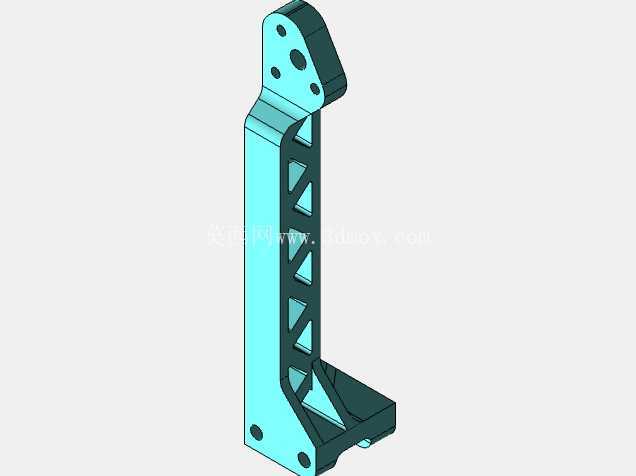

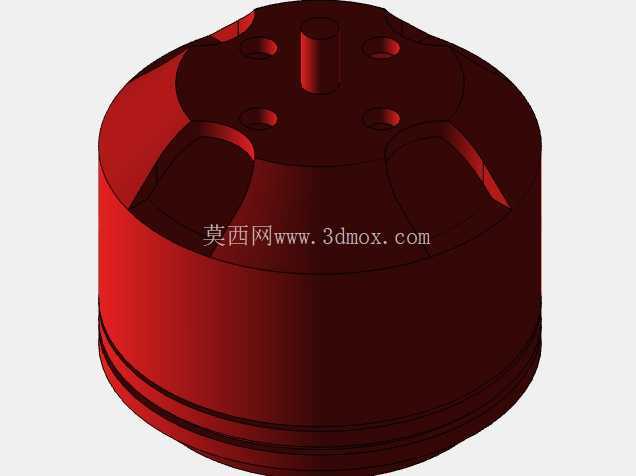

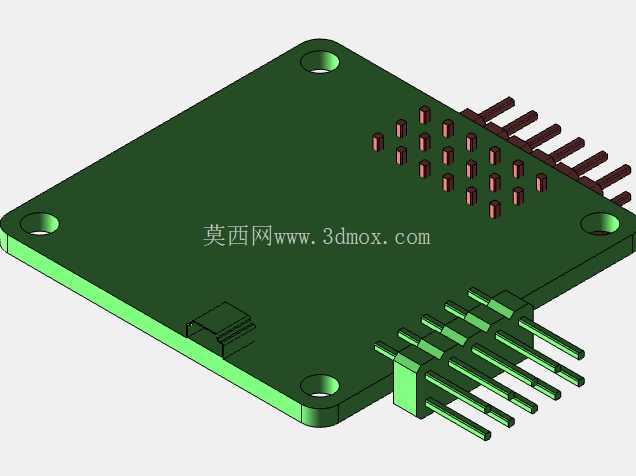

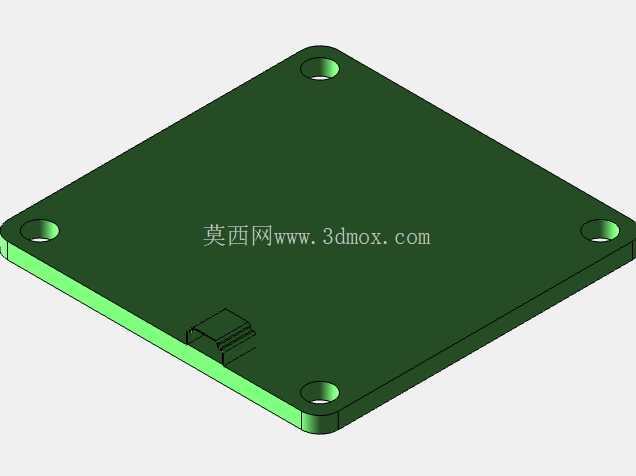

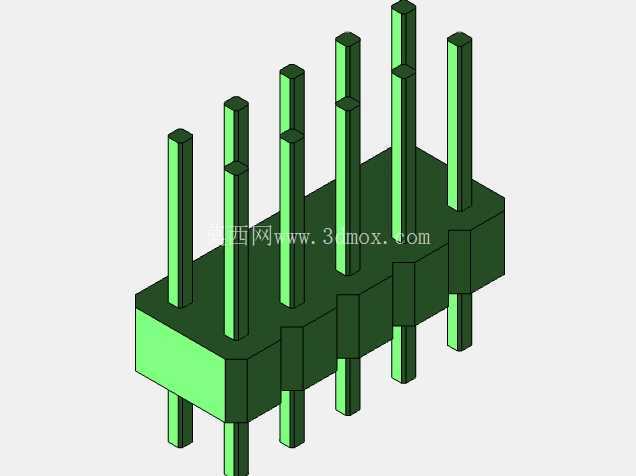

从实际使用场景出发，日常作业中这类小型四旋翼常需要在户外快速更换备件，比如桨叶磨损、电池亏电时的现场拆装，因此整个机架采用分体式机臂连接结构，四个机臂与中心主机板通过快拆式定位槽配合紧固件连接，单根机臂的安装边界控制在120mm长度范围内，机臂末端的电机安装座预留标准22系列无刷电机的安装孔位，孔距匹配行业通用的16mm、19mm两种安装规格，不需要额外做转接件就能适配多数常用动力电机，降低备件匹配难度。中心主机舱的设计优先考虑核心部件的安装防护，舱体内部预留35mm×45mm的飞控模块安装平面，平面上设计有纵横交错的减震安装柱，可直接搭载通用规格的飞控主板，同时舱体侧面预留GPS模块、电调信号线的走线槽，所有走线都隐藏在机臂内部的中空腔道里，避免飞行过程中线材外露产生风阻，也能减少线材被桨叶剐蹭的风险。

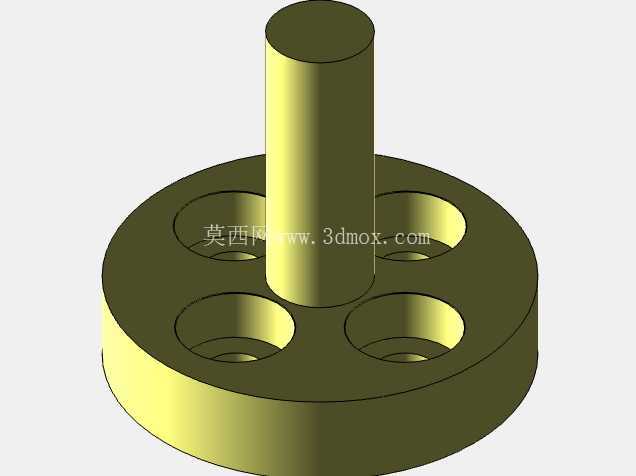

旋翼组件的设计做了动平衡适配考量，每个旋翼的夹持座都预留0.2mm的调节间隙，组装时可以微调桨叶的安装角度，抵消单个桨叶的动平衡偏差，降低飞行时的机身震动。桨叶采用快拆式按压锁紧结构，不需要额外工具就能完成桨叶的拆卸更换，户外作业时如果出现桨叶磕碰损坏，10秒内就能完成单支桨叶的更换，不需要携带专用拆装工具。起落架部分采用轻量化的桁架式结构，安装在主机舱下方，离地高度控制在45mm，既可以保证起降时下方搭载的相机、传感器等载荷不会触碰地面，也不会因为起落架过高抬升整机重心影响飞行稳定性，起落架的支脚做了圆弧过渡处理，降落时可以缓冲部分地面冲击力，减少硬着陆对舱内飞控、电池部件的冲击。

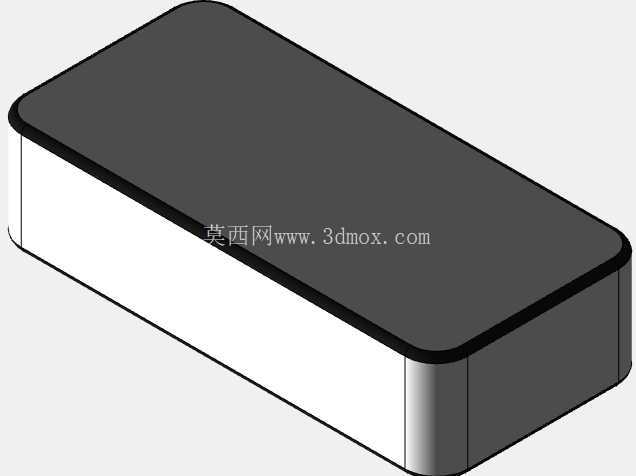

电池安装位设计在主机舱的重心正下方位置，采用滑轨式抽拉结构，适配常规3S、4S规格的锂聚合物电池，安装位的尺寸边界预留了2mm的调节余量，可以兼容容量从1500mAh到2200mAh的同规格电池，用户可以根据实际作业的续航需求选择对应容量的电池，不需要修改安装结构。整机的所有连接紧固件都采用标准M2、M2.5规格的内六角螺丝，没有特殊规格的定制紧固件，日常维护时用通用的内六角扳手就能完成全机拆装，降低后期维护的配件成本。

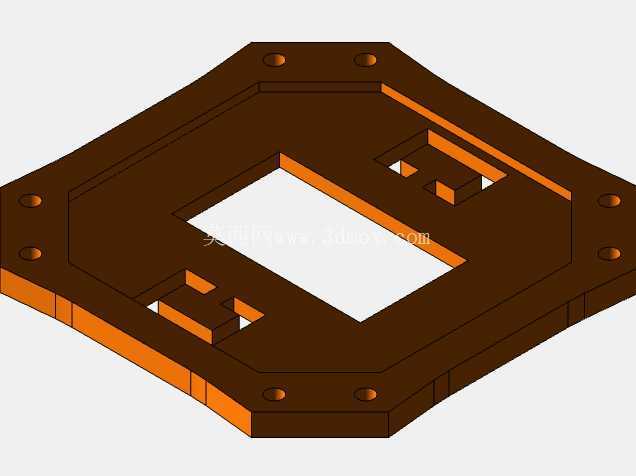

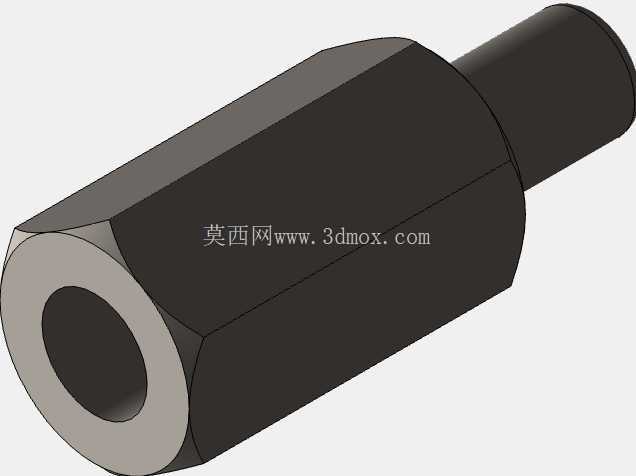

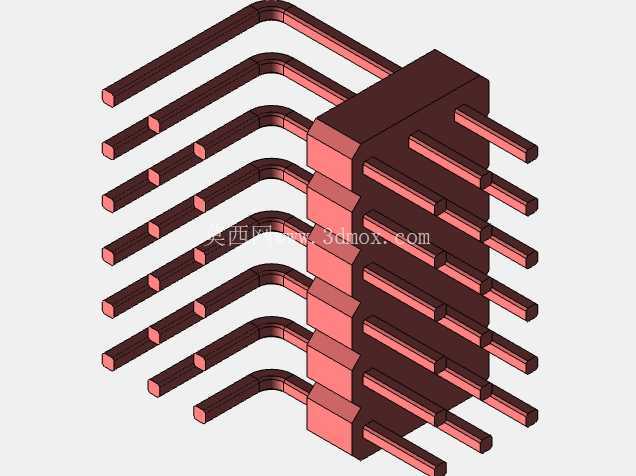

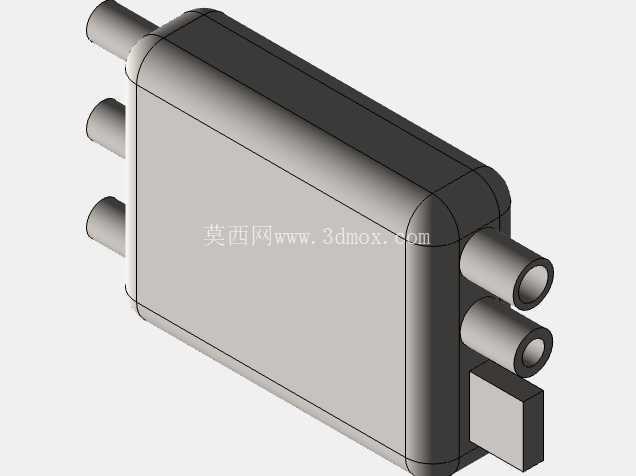

从结构强度角度考虑，机臂与中心板的连接位置做了三角形加强筋设计，在飞行过程中机臂承受电机转动带来的持续震动与升力拉扯时，加强筋可以分散连接位置的应力，避免长时间飞行后机臂连接位置出现疲劳断裂。中心板的上下两层之间预留了8mm的间隙，用来布置电调、分电板等电气部件，间隙位置设计有对应的卡扣结构，可以直接将分电板卡在两层板之间，不需要额外打胶或者用紧固件固定，组装时的工序更简单，也方便后期排查电气故障时快速拆卸。

这套结构的外形尺寸控制在对角电机轴距280mm的范围内，属于小型便携类四旋翼的尺寸范畴，折叠（快拆机臂拆卸后）后的收纳尺寸可以控制在120mm×120mm×60mm，能够轻松放入普通背包的侧袋中，适合外业作业人员随身携带。在载荷拓展方面，主机舱下方预留了通用的相机安装云台接口，接口孔距匹配市面上多数小型两轴、三轴云台的安装规格，不需要额外做转接支架就能直接搭载运动相机、小型可见光传感器等作业载荷，满足不同场景的作业需求。整个组装结构的设计没有追求极致的轻量化而牺牲结构强度，所有壁厚都控制在1.5mm-2mm之间，在保证整机结构刚度满足飞行震动要求的前提下，尽可能降低机架本身的自重，给电池、载荷留出更多的重量配额，提升整机的有效载荷能力与续航表现。
