透明外壳涡喷航空发动机结构展示模型

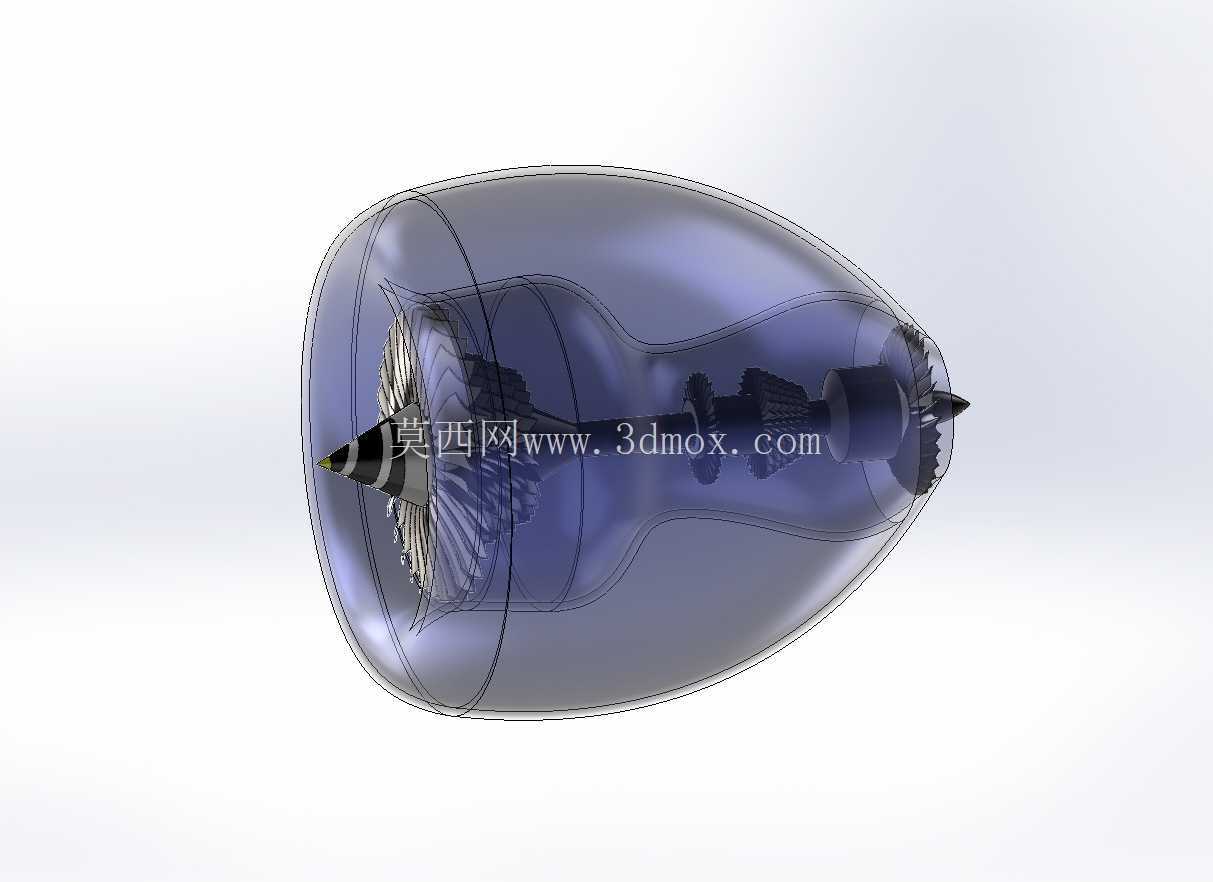

　　该模型完整还原了单转子涡喷发动机的核心流道与部件装配关系，采用半透明外涵机匣设计，可直接观察内部从进气道到尾喷口的全部核心构件排布，无需拆解即可理清各部件的装配层级与动力传递路径，适合航空动力相关的结构教学、原理演示场景使用。从实际工程应用角度看，这类小尺寸涡喷结构多用于航空模型动力、小型巡飞器动力单元，也可作为高校航空航天专业的原理教具，帮助学习者直观理解布莱顿循环下的气流压缩、燃烧膨胀、做功输出全流程，避免二维图纸带来的空间认知偏差。

　　模型的设计思路完全遵循真实涡喷发动机的气动布局逻辑：进气道采用收敛型唇口设计，保证来流均匀进入低压压气机段，轴流式压气机叶片按级排布，每级叶片的扭转角度、叶型弦长都符合亚音速压气机的气动设计要求，可实现对来流的逐级增压，保证进入燃烧室的空气达到足够的压力系数。燃烧室采用环形腔结构，内部预留了燃油喷嘴、火焰筒的安装位置，火焰筒壁面的冷却气孔也做了细节还原，可直观展示高压空气与燃油混合燃烧的区域结构，燃烧后的高温高压燃气直接驱动后方的涡轮组件，涡轮叶片采用带冠结构设计，减少叶尖漏气损失，涡轮轴与压气机轴采用同轴刚性连接，将燃气做功的扭矩直接传递给前端压气机，维持整个循环的持续运转，涡轮后的燃气通过收敛型尾喷口加速排出，产生向前的推力。

　　从安装边界来看，模型整体为回转体结构，最大外径位于外涵机匣中段，进气端唇口直径小于机匣最大直径，尾喷口直径逐步收窄，整机轴向长度与最大外径的比例符合真实小推力涡喷的尺寸比例，安装节的位置预留于机匣两侧的承力机匣段，可匹配标准的发动机安装支架，不会与内部转动部件产生运动干涉。转动部件的轴向间隙、径向间隙都按照真实发动机的装配公差要求做了预留，压气机叶片与机匣内壁的间隙控制在合理范围，既避免转动时出现碰磨，也减少叶尖间隙带来的效率损失，涡轮端与燃烧室出口的间隙满足高温燃气的导流要求，不会出现燃气泄漏到机匣外的结构问题。

　　模型的支撑结构采用前后两个主轴承座布局，分别位于压气机前端与涡轮后端，轴承座通过径向支板与外涵机匣连接，支板的翼型截面符合流道设计要求，减少对气流的阻力影响，同时保证转轴的支撑刚度，避免高转速下出现转轴挠度过大的问题。整个模型的部件拆分逻辑完全符合实际发动机的装配工艺，从前端进气锥、压气机轮盘、燃烧室组件、涡轮轮盘到尾喷口，都可按照真实装配顺序逐件拆解，方便学习者理解每个部件的装配定位关系，也可作为结构设计人员进行小型涡喷方案设计时的参考蓝本，核对部件排布的合理性，避免出现结构干涉、流道设计不合理的问题。对于三维建模从业者而言，该模型的叶片建模逻辑、回转体类零件的参数化设计方法、同轴类部件的装配约束技巧都有较高的参考价值，尤其是轴流叶片的曲面建模，完全遵循叶型的气动参数要求，可直接复用至同类透平机械的建模工作中，减少基础结构的重复建模工作量。
