飞机机身对准定位工装结构设计

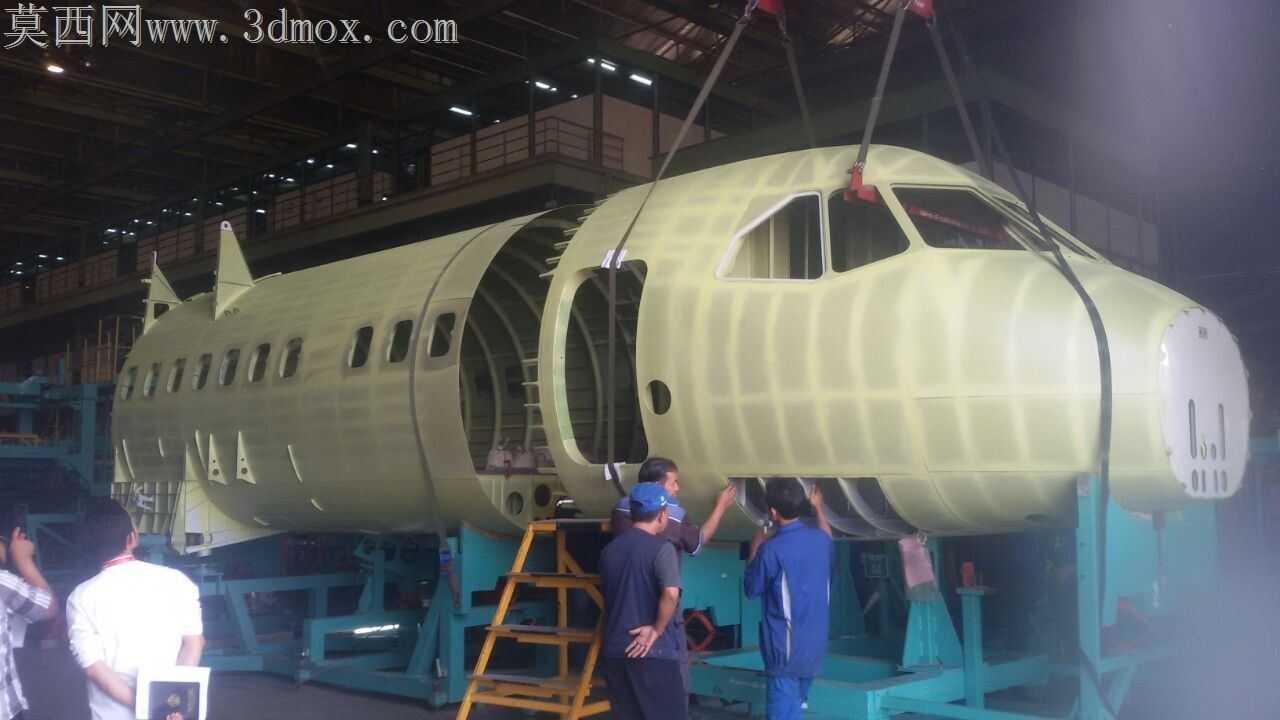

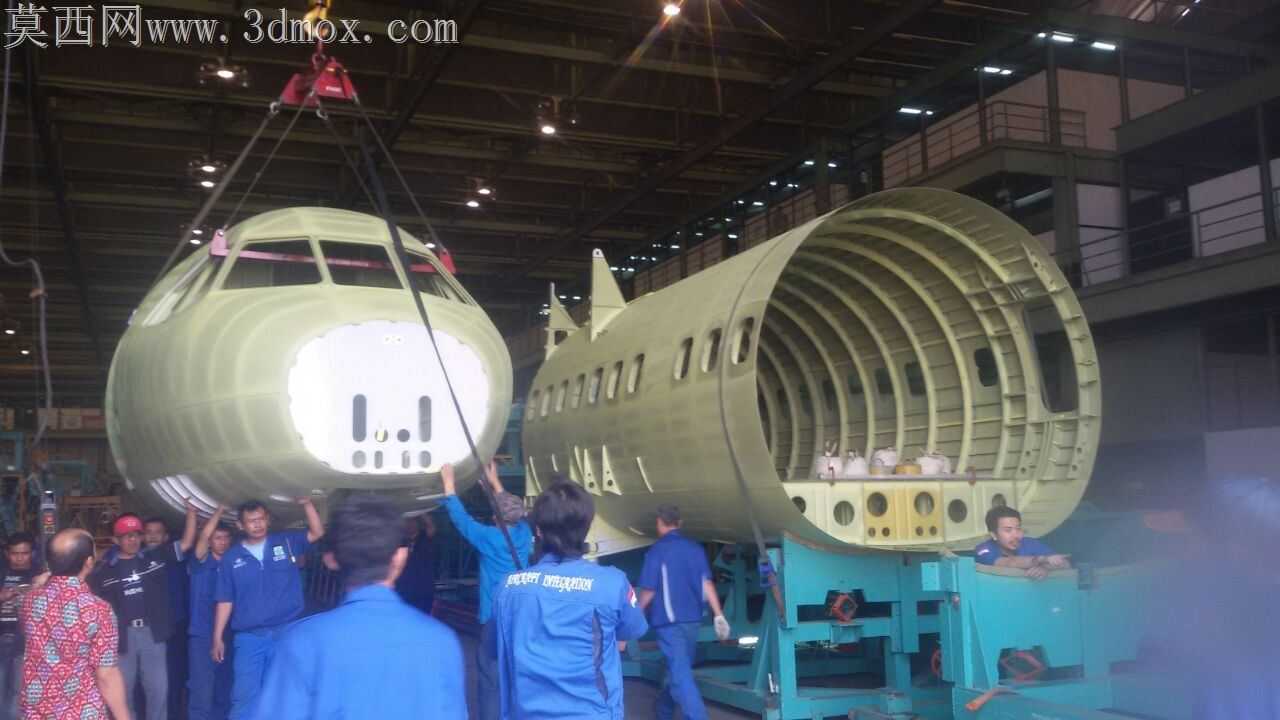

航空总装现场的机身对接环节，长期受大尺寸构件自重形变、多工位定位基准偏移困扰，传统人工拉线找正的方式，单次对位耗时长，反复调整带来的装配应力还会留存到后续试飞环节，埋下结构疲劳隐患。这套对准单元的结构设计，完全围绕大部件对接的公差补偿逻辑展开，没有追求理论上的绝对刚性，反而在立柱底部预留了微米级的浮动调整区间，配合侧边的伺服推头，能在机身段落位后先完成粗定位的自适应纠偏，再锁死基准面。立柱上的定位销座没有采用常见的整体焊接结构，而是拆分成分体式镶块设计，镶块与立柱本体之间留了0.02mm的研磨配合间隙，现场磨配镶块就能适配不同批次机身的定位孔位公差，不用整体返工立柱基座，大幅压缩了工装返修的周期。底部的导轨副没有选常规的滚珠直线导轨，反而用了淬硬钢平导轨加贴塑滑块的组合，车间里难免有打磨产生的金属碎屑、防锈油滴落，开放式的平导轨清理难度远低于带密封罩的滚珠导轨，贴塑层的阻尼特性还能吸收大部件落位时的冲击，避免硬接触磕伤导轨基准面。侧边布置的气动举升单元，缸杆前端加了球面铰接压头，压合时能自动贴合机身框的型面，不会因为局部角度偏差压出凹痕，压头表面包覆的聚氨酯层硬度特意调到邵氏65度，既能提供足够的压紧摩擦力，又不会在铝合金蒙皮上留下压痕。走线路径全部藏在立柱内部的空腔里，外部没有裸露的线缆拖链，避免总装现场往来的叉车、梯架剐蹭线路，立柱侧面的检修口用快拆磁吸盖板固定，排查传感器线路时不用拆整面护板。这套单元没有堆砌过高精度的元件，所有结构取舍都对准总装现场的真实工况：要扛得住大吨位构件的冲击，要容得下加工环节的累积公差，要经得起车间复杂环境的长期损耗，每一处间隙、每一种材质的选择，都是为了让对位操作更顺，让装配应力更小，让后续的机身段对接精度能稳定维持在设计要求的区间内，不用靠老师傅的经验反复凑配。
