内啮合锥齿外齿圈传动结构设计

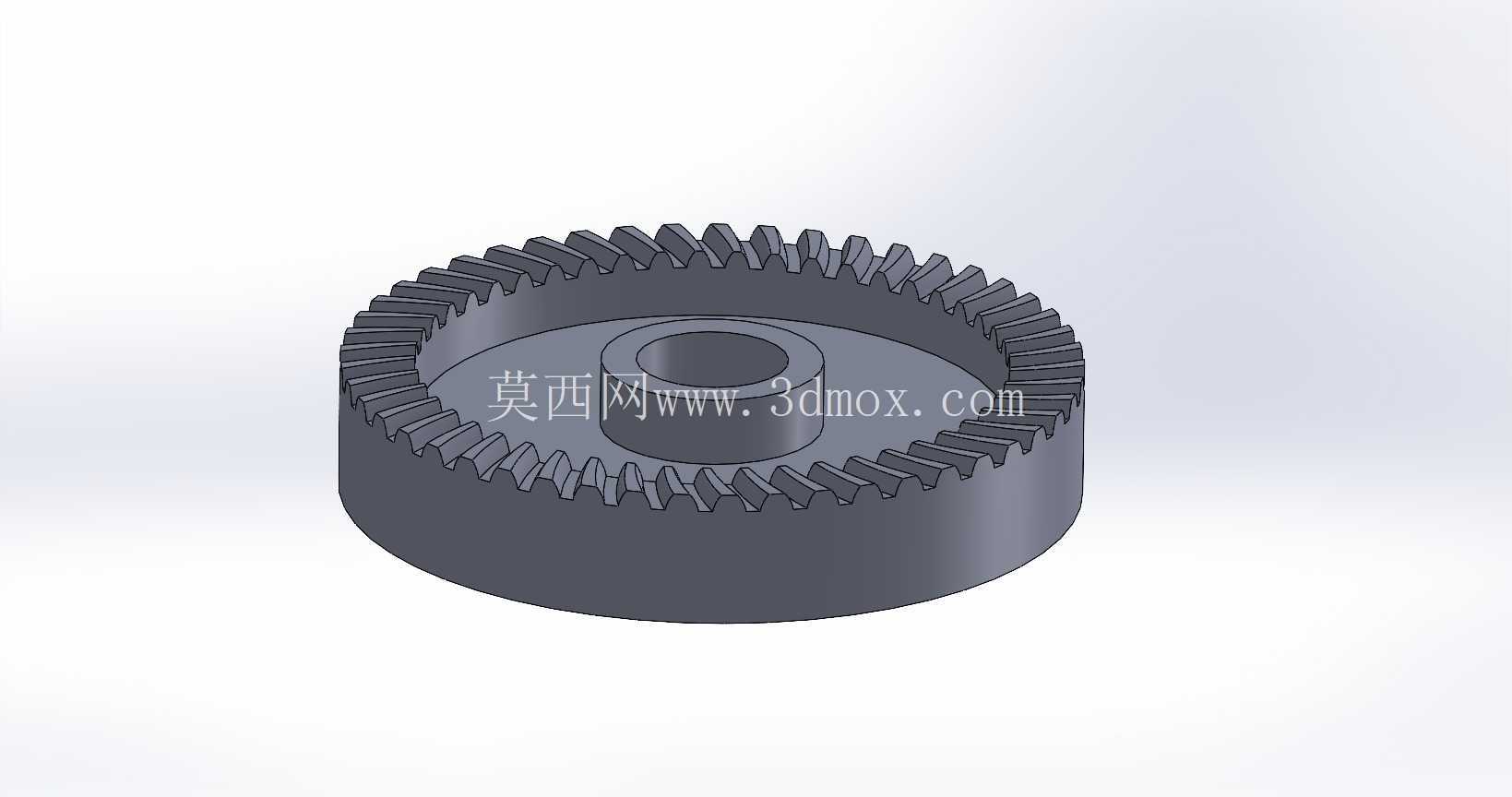

　　在中小功率交错轴传动的设备布局里，这类带同轴安装凸台的锥齿外齿圈，常被用在手持电动工具的动力输出端、小型自动化变位机构的转角传动单元，以及部分精密医疗器械的进给传动链路中，区别于常规外啮合锥齿轮的悬臂安装形式，这种内圈带定位凸台的结构能直接套在设备的固定心轴上，省去额外的轴承座安装支架，大幅压缩传动段的轴向占用空间。从实际装配的边界来看，齿圈的外圆齿顶部分做了微小的倒角处理，避免装配过程中齿部磕碰产生毛刺影响啮合精度，中心的安装孔与凸台外圆保持严格的同轴度公差，实际建模时将同轴度公差控制在0.02mm以内，能保证齿圈绕轴转动时的齿圈径向跳动量满足7级精度齿轮的传动要求，不会出现啮合间隙忽大忽小的问题。

　　齿部的设计采用等顶隙收缩齿的齿制，相比传统的不等顶隙锥齿，这种齿形在啮合时齿根的滑动率更低，长期运行下的齿面磨损更均匀，同时齿顶的间隙保持恒定，能储存少量润滑脂，在无持续供油的闭式传动腔里也能保证较长的维护周期。很多设计人员在做这类齿圈建模时容易忽略齿向的修形，实际上因为锥齿轮的齿面是渐开线锥面，实际传动中受载后会产生微小的弹性变形，在齿宽方向的两端做0.01-0.03mm的修缘，能有效避免轮齿受载时出现边缘接触，降低传动过程中的冲击噪音。

　　齿圈的基体部分采用等壁厚设计，壁厚取值为齿全高的1.5倍，既保证轮齿受载时基体有足够的刚度不会产生形变影响啮合精度，也不会因为壁厚过大造成不必要的材料浪费，对于采用粉末冶金工艺批量生产的场景，这种等壁厚结构还能避免压制成型时出现密度不均的问题，提升成品的力学性能一致性。安装凸台的端面设计有0.5mm的退刀槽，方便加工端面时刀具退出，同时也能保证装配时凸台端面与相邻的止推垫片完全贴合，不会因为加工毛刺导致安装倾斜。

　　在传动链路的匹配上，这类齿圈通常和小模数的锥齿轮轴配对使用，传动比一般在3:1到6:1之间，适合输入转速在3000rpm以内的中低速传动场景，因为齿圈本身的转动惯量相比分体式的齿圈加轮毂结构更小，启动和换向时的动态响应更快，用在需要频繁正反转的传动机构里能有效降低冲击载荷。建模过程中齿部的渐开线生成需要严格按照配对齿轮的分锥角参数来调整基圆参数，不能直接套用直齿轮的渐开线公式，否则装配后会出现齿面干涉，无法正常转动，实际验证时可以通过干涉检查工具，将两个配对齿轮调整到理论安装距位置，转动一周检查所有轮齿的啮合间隙，保证齿侧间隙保持在0.05-0.1mm之间，既不会因为间隙过大产生回程误差，也不会因为间隙过小出现卡滞。齿圈的外圆非齿面部分做了哑光的表面处理示意，实际生产中这部分不需要过高的加工精度，只要满足外径尺寸公差在h12级别即可，主要作用是作为装配时的夹持基准，方便压装到配套的传动轮毂上。很多新手设计师在布局这类传动结构时，往往只关注齿部的参数，忽略安装凸台的长度设计，实际上凸台的长度需要比配套的轴承宽度大1-2mm，保证轴承内圈能完全贴合凸台端面，避免轴承安装时出现倾斜，影响传动的同轴度。
