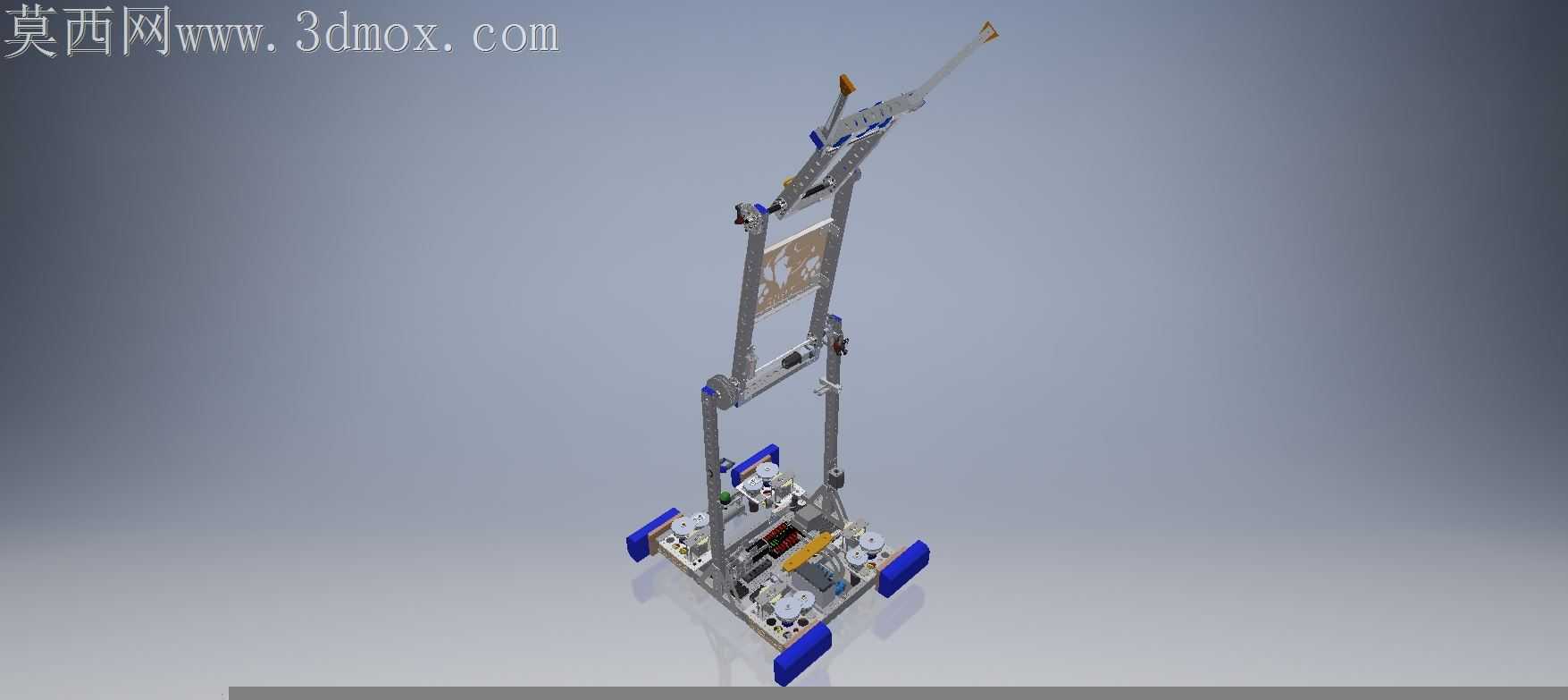

FRC3061竞赛专用对抗机器人结构设计

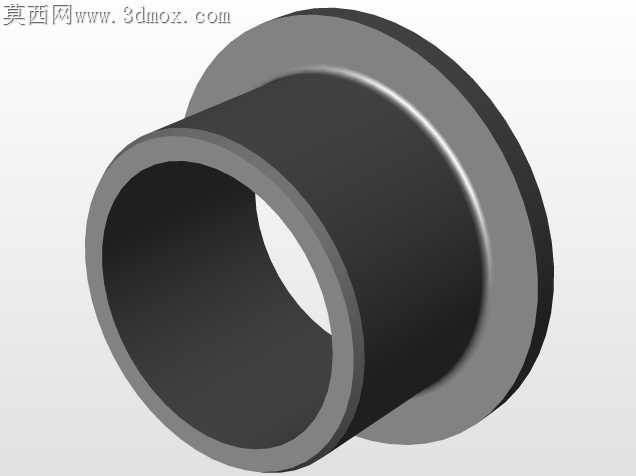

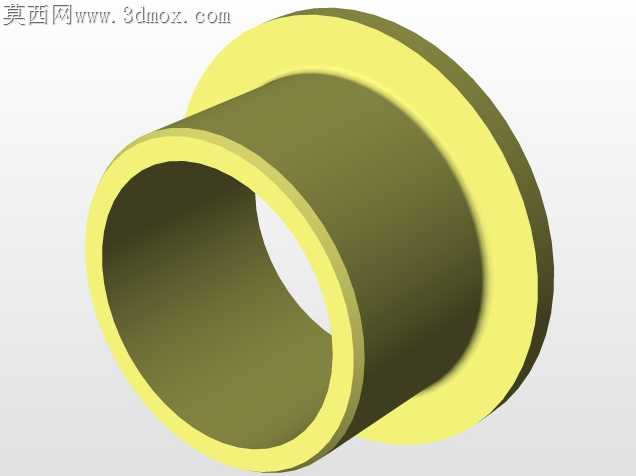

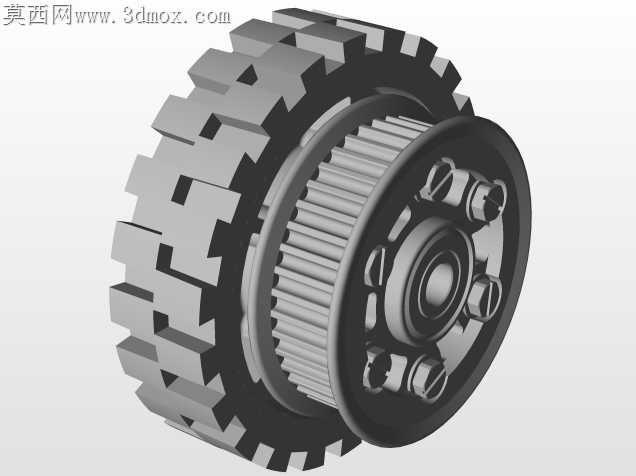

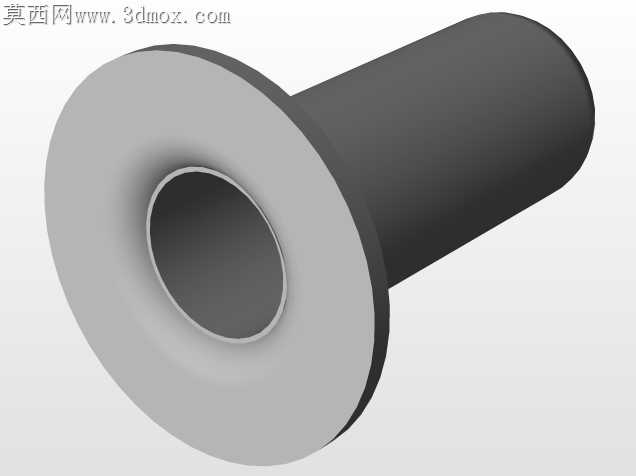

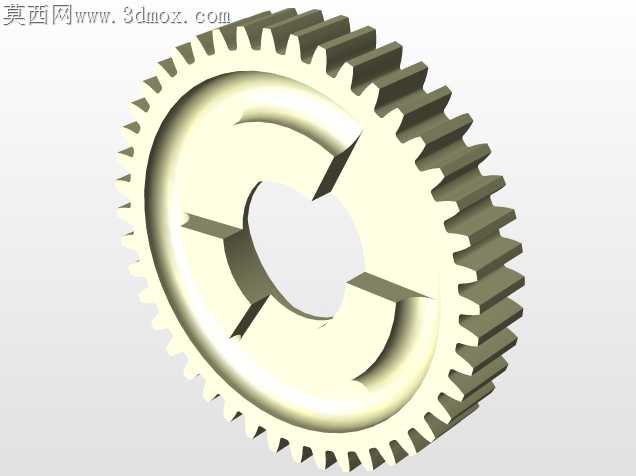

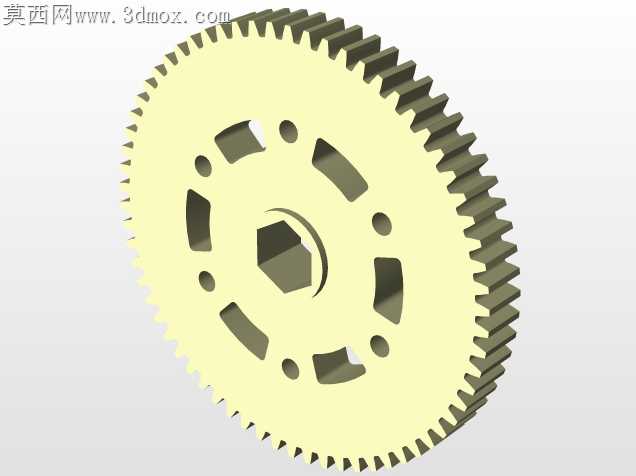

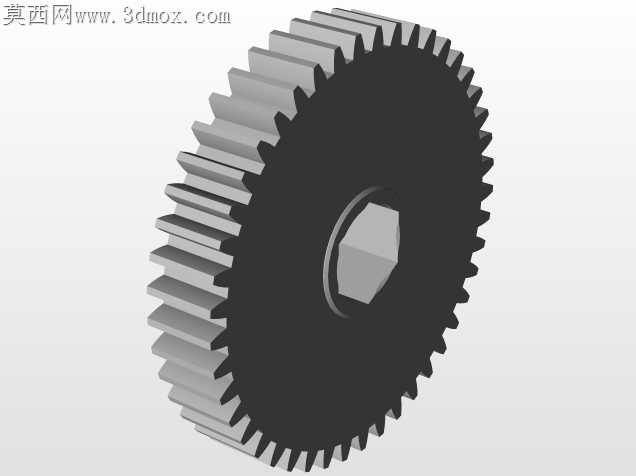

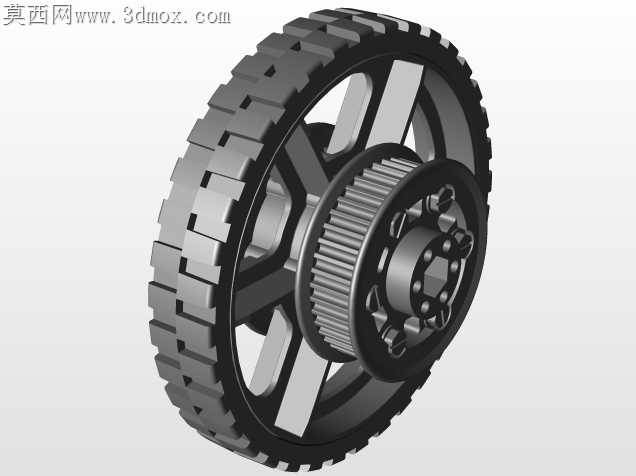

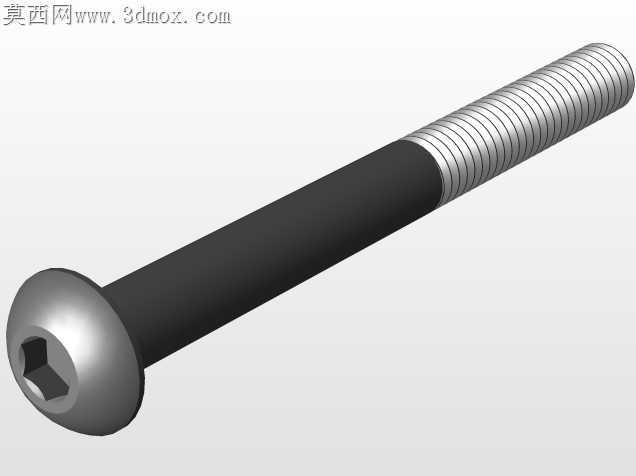

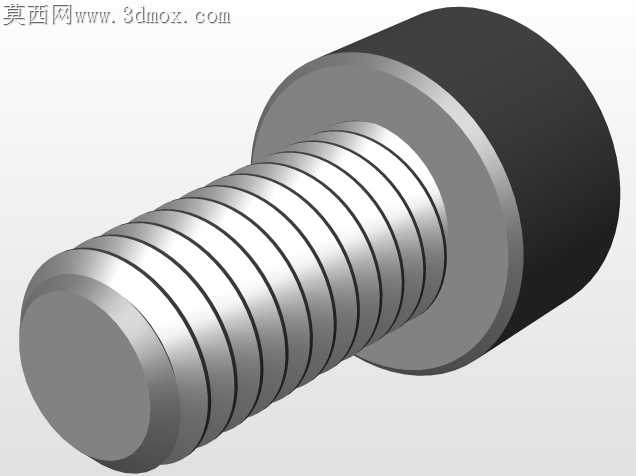

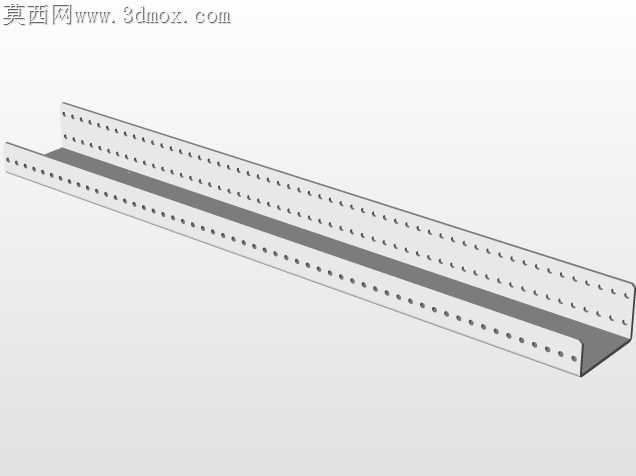

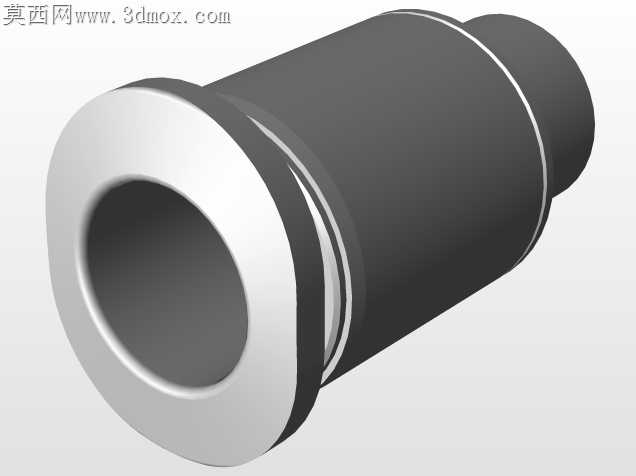

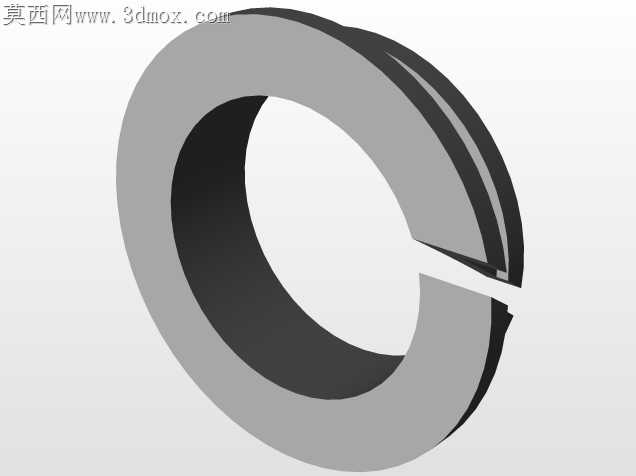

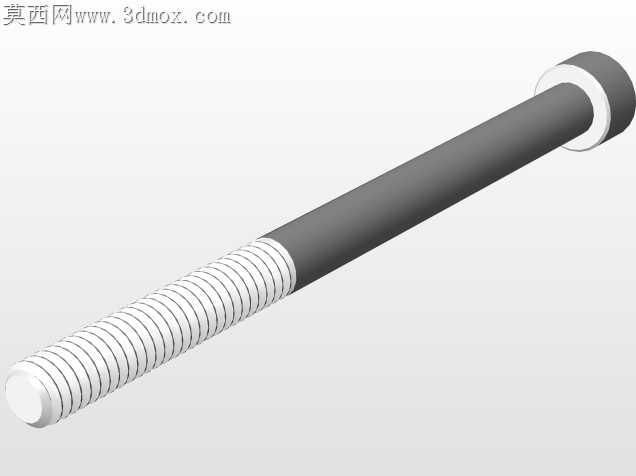

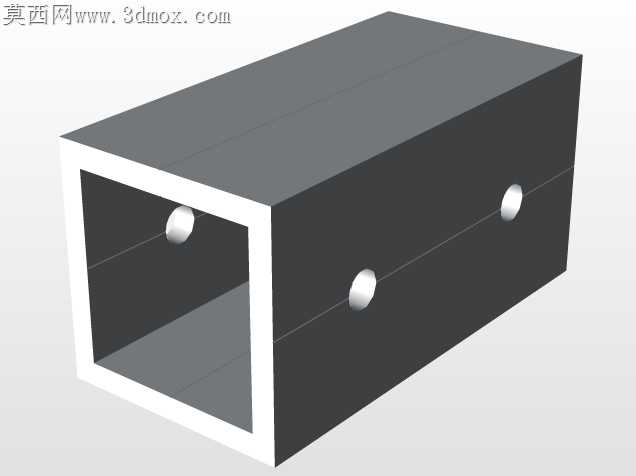

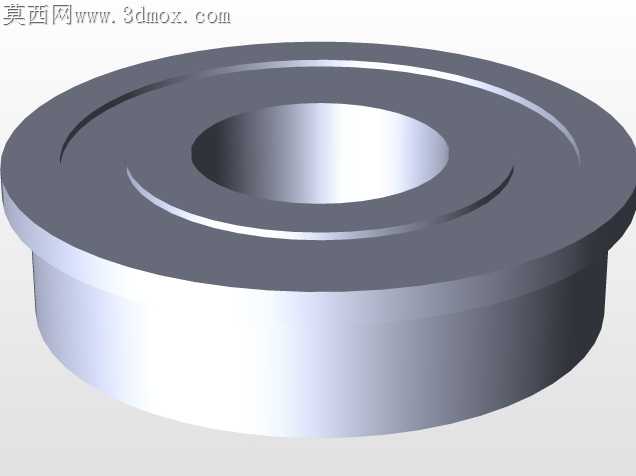

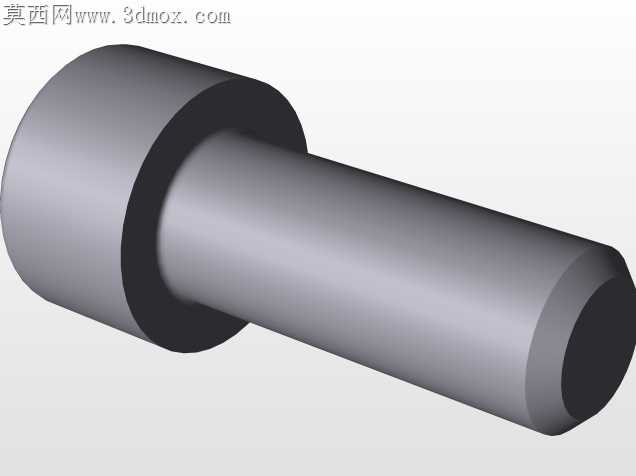

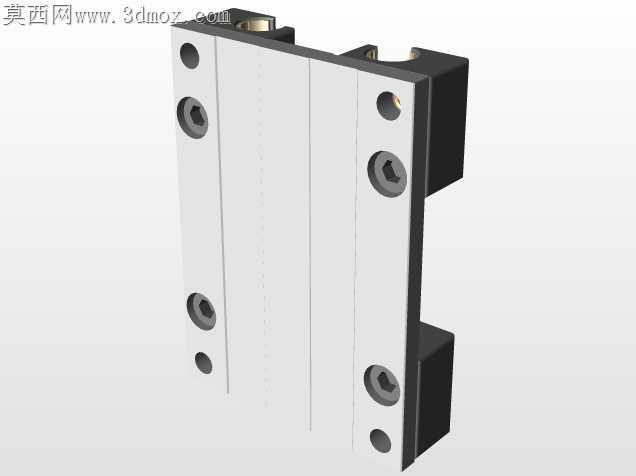

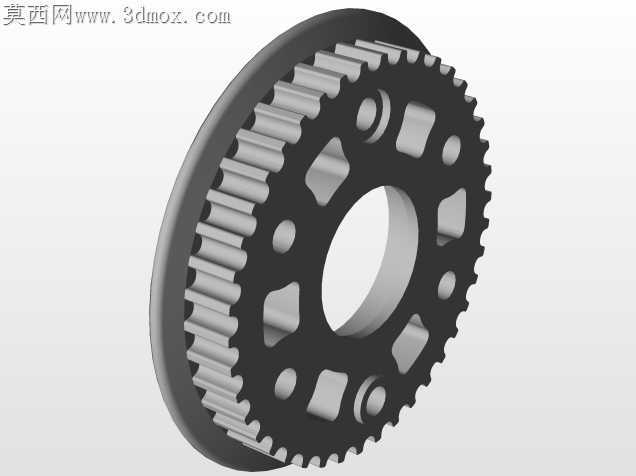

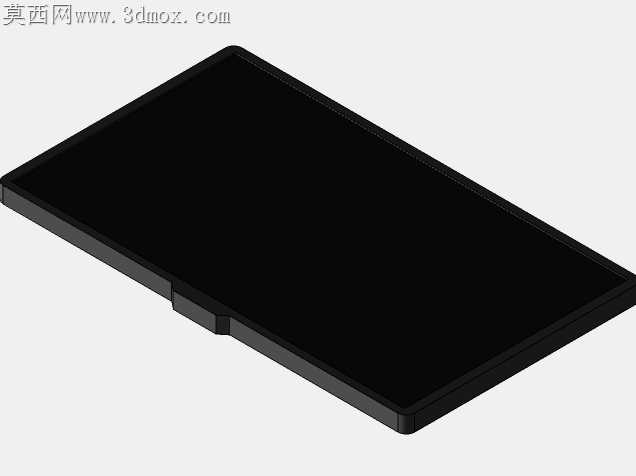

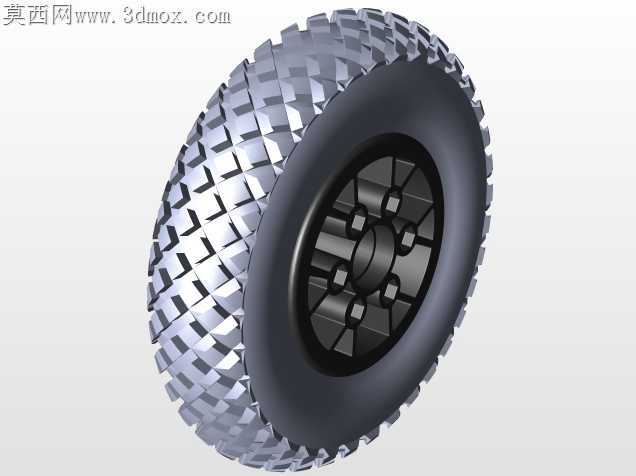

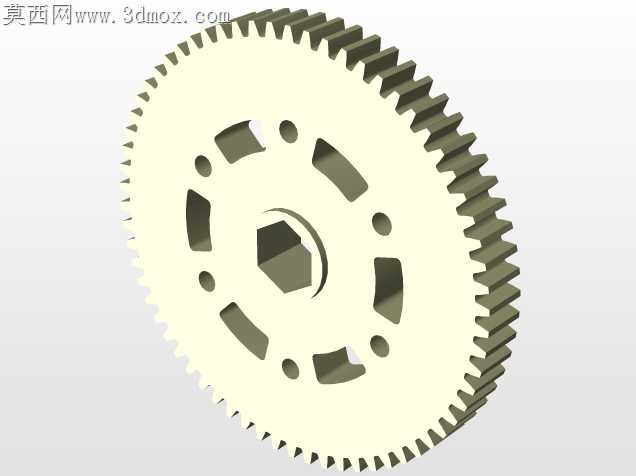

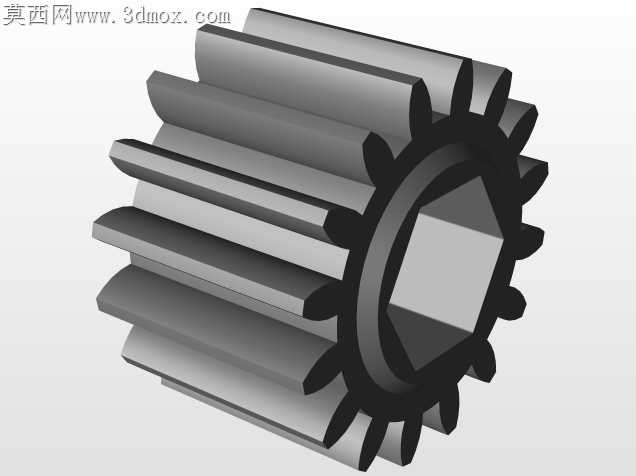

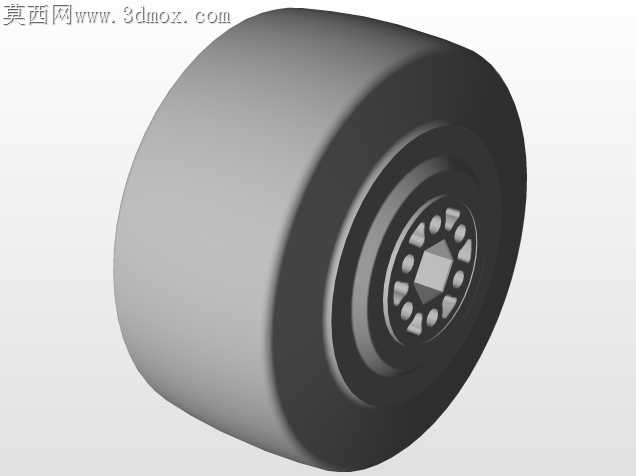

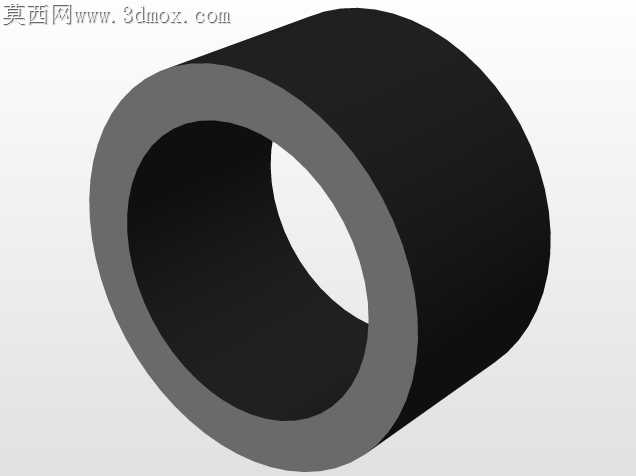

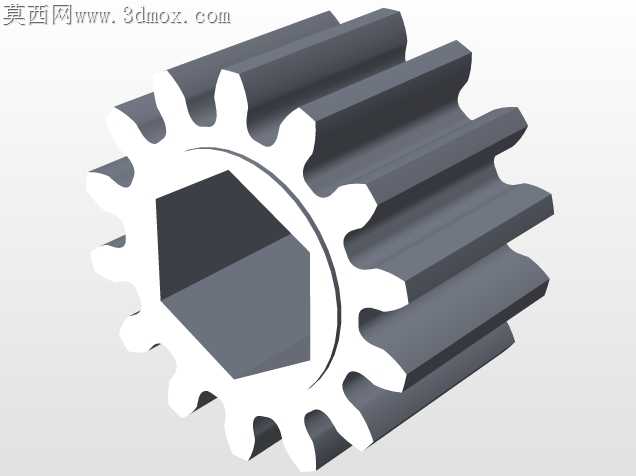

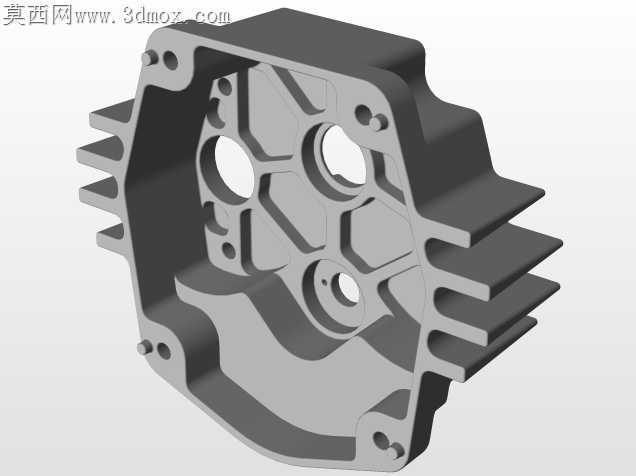

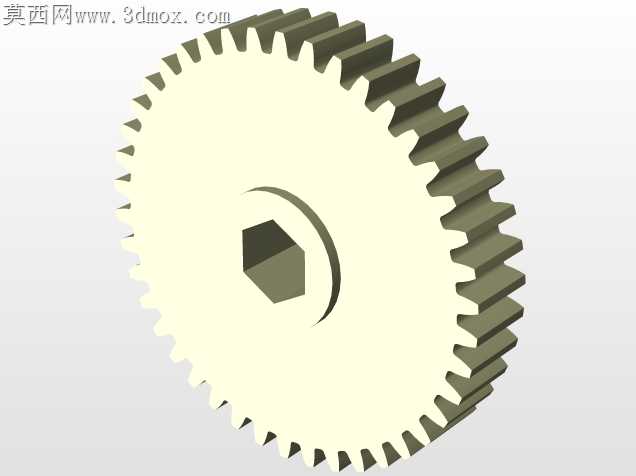

赛场对抗场景下的机器人结构，最先要扛住的是高速冲撞下的连接失效风险，轮组与主框架的衔接处没有做整面焊接，而是用模块化嵌装的锁附结构预留了0.12mm的形变余量，避免硬质冲撞瞬间焊缝开裂直接退赛。轮端的驱动齿轮没有选常规直齿，做了1.5度的微斜齿修形，齿侧间隙控制在0.08mm，既能抵消急停急转时的传动回差，又不会因为啮合过紧在卡入赛场异物时直接打崩齿牙。电气模块的安装位特意抬升了27mm，和底部行走机构留出了独立走线空腔，所有线束走内嵌式线槽，不会在对抗拉扯中被剐蹭断裂，线槽转角处做了R3的圆弧过渡，没有硬折角，长时间震动下不会出现线芯疲劳断裂的问题。主框架的型材拼接没有用满焊固定，关键受力节点用可快拆的锁块连接，赛场上出现结构损伤时不用整段切割更换，拧开锁块就能替换受损型材，单处维修耗时能压缩到40秒以内，完全匹配竞赛的暂停时长规则。前端拾取机构的摆臂转轴处加了聚四氟乙烯衬套，没有直接用金属面硬摩擦，连续高强度运转下也不会因为磨损失效出现摆臂下垂，衬套的磨损量预留了0.5mm的补偿间隙，不用频繁拆解调整间隙。配重块的安装位做了三档可调的滑槽，根据不同赛场的任务需求可以快速调整整机重心位置，需要爬坡抢点时把重心前移，需要对抗推挤时把重心后移，不用额外增减配重块就能快速适配工况。轮面的材质选了高摩擦系数的聚氨酯包胶，包胶厚度控制在8mm，既保证抓地力不会在光滑赛场地面打滑，又不会因为包胶过厚在侧向冲撞时出现轮体形变脱胶。所有外露的紧固件都做了沉头内嵌处理，没有突出的螺栓头，不会在对抗中被对方机器人勾挂拉扯造成结构脱落，沉孔深度刚好覆盖螺栓头加防松垫片的厚度，不会因为沉孔过深降低框架局部的结构强度。走线空腔的盖板做了快拆卡扣设计，排查电气故障时不用拧动多颗螺丝，掰开卡扣就能直接接触到所有线束接口，赛场上的应急排查效率能提升数倍。齿轮箱的密封没有用常规密封胶，选了可拆卸的橡胶密封条，日常维护拆解后不用重新打胶等待固化，装回就能直接使用，密封条的压缩量控制在15%，既能阻挡赛场的灰尘碎屑进入齿轮箱磨坏齿面，又不会因为压缩量过大增加传动阻力消耗电池电量。
