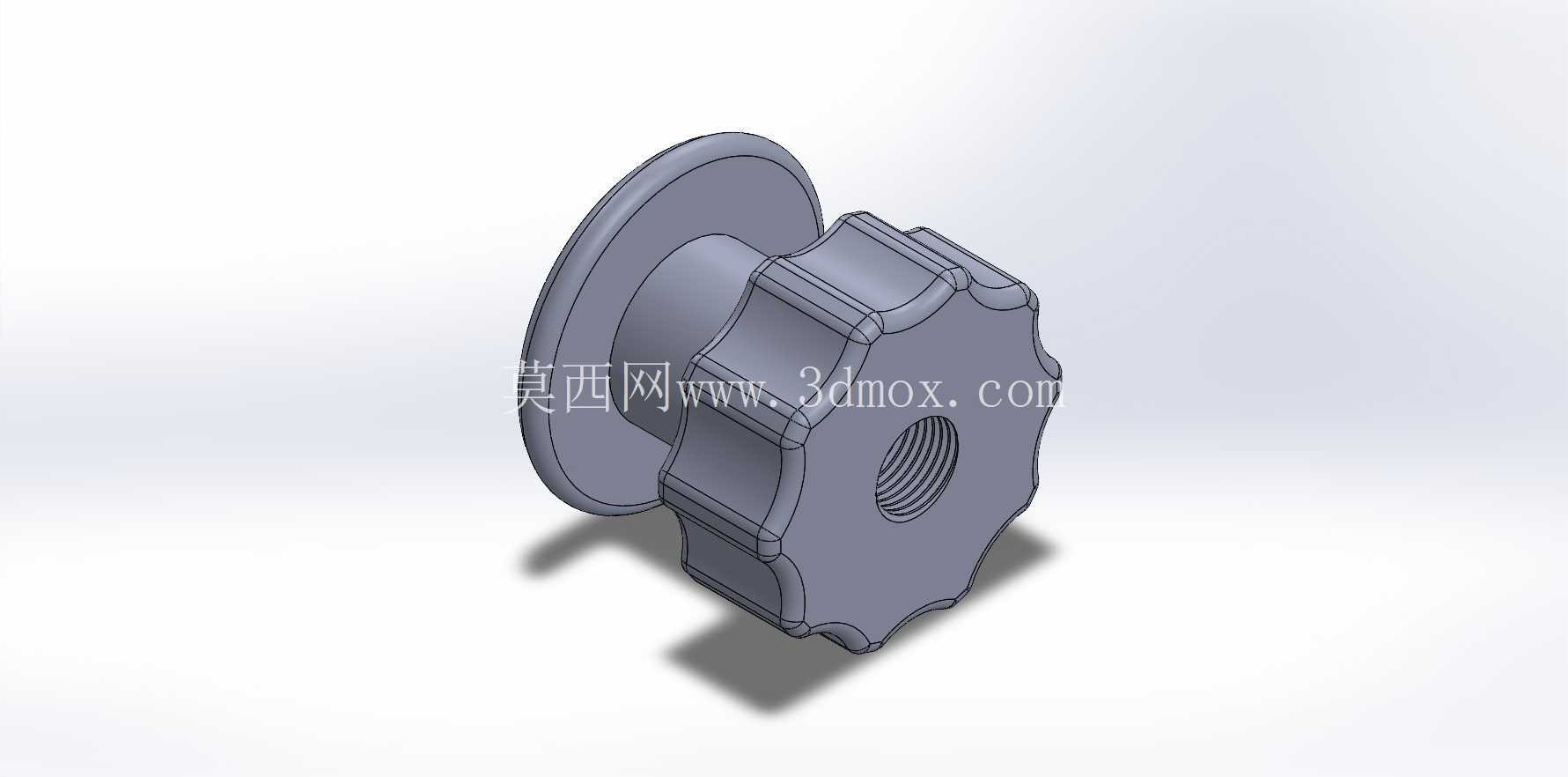

按压式开关传动用带齿花型滚轮结构

　　在低压电气控制、小型机电操作面板的按压触发结构里，这类带齿花型的滚轮部件是实现点击开关动作反馈与行程传动的核心执行件，日常接触的设备启停按键、工控柜操作面板触发钮、小型消费电子的按压开关模组里，都能见到这类结构的应用。不同于普通光面滚轮，该部件外侧设计的多齿花型轮廓，是为了在手动旋拧调节或者按压行程中提供足够的摩擦力，避免操作时出现打滑，同时花型的棱边做了圆弧过渡处理，不会在操作过程中划伤操作人员手部，也能减少长期往复动作带来的棱边磨损。

　　从结构设计逻辑来看，该滚轮一端设置了直径更大的限位法兰盘，安装时法兰盘会贴合在开关基座的限位端面，限制滚轮沿轴向的窜动位移，保证每次按压行程的一致性，避免因部件偏移导致的开关触点接触不良问题；滚轮中部的内螺纹孔是核心安装接口，通过螺纹与开关内部的传动推杆连接，将外部施加的按压力或者旋转力矩传递到内部触点结构，螺纹的精度直接影响传动的间隙大小，设计时选用了标准公制细牙螺纹，既保证连接强度，又能微调滚轮与推杆的相对安装位置，适配不同基座的安装深度要求。中间段的圆柱面是滚轮的导向配合面，与基座上的导向孔间隙配合，配合间隙控制在0.02-0.05mm之间，既保证滚轮往复运动时无卡滞，又不会因间隙过大出现径向晃动，影响开关触发的手感一致性。

　　外侧的花型齿部除了提供操作摩擦力外，部分应用场景下还会与周边的棘爪结构配合，实现旋转调节时的档位感，每旋转一个齿距对应一个开关档位，让操作人员无需目视就能通过手感判断调节的档位位置。从安装边界来看，该滚轮的最大外缘由花型齿顶圆决定，安装时需要在基座面板上预留比齿顶圆直径大1-2mm的过孔，保证滚轮突出面板的操作段能自由活动，不会与面板孔壁发生摩擦；法兰盘的直径比过孔直径大3mm以上，确保按压时法兰盘能完全抵在面板内侧，不会出现滚轮从面板孔脱出的情况。

　　材质选用上这类零件通常采用锌合金压铸成型，对应压铸模具的成型结构能保证花型轮廓、内螺纹预孔、法兰端面的尺寸一致性，压铸后仅需对导向圆柱面和内螺纹做少量机加工就能满足装配精度要求，适合大批量生产降低成本。实际装配过程中，需要注意导向面的润滑处理，在导向圆柱面涂抹少量低温润滑脂，减少长期往复运动带来的磨损，延长开关的整体使用寿命；内螺纹与推杆连接时需要涂抹少量螺纹锁固胶，避免长期按压震动导致螺纹连接松动，出现操作行程变化的问题。在不同的应用场景下，该滚轮的花型齿数可以根据操作力矩的需求调整，齿数越多单齿对应的旋转角度越小，档位调节越精细，齿数越少单齿提供的摩擦力越大，适合需要较大按压力的重载开关场景。法兰盘的厚度也需要根据面板的材质调整，若面板为薄钣金材质，法兰盘厚度可适当减小，若面板为塑料材质，法兰盘厚度需要适当增加，增大接触面积减少按压时对面板的压强，避免面板出现开裂变形。
