卡普拉卡哈吉拉特中转料仓钢结构装置

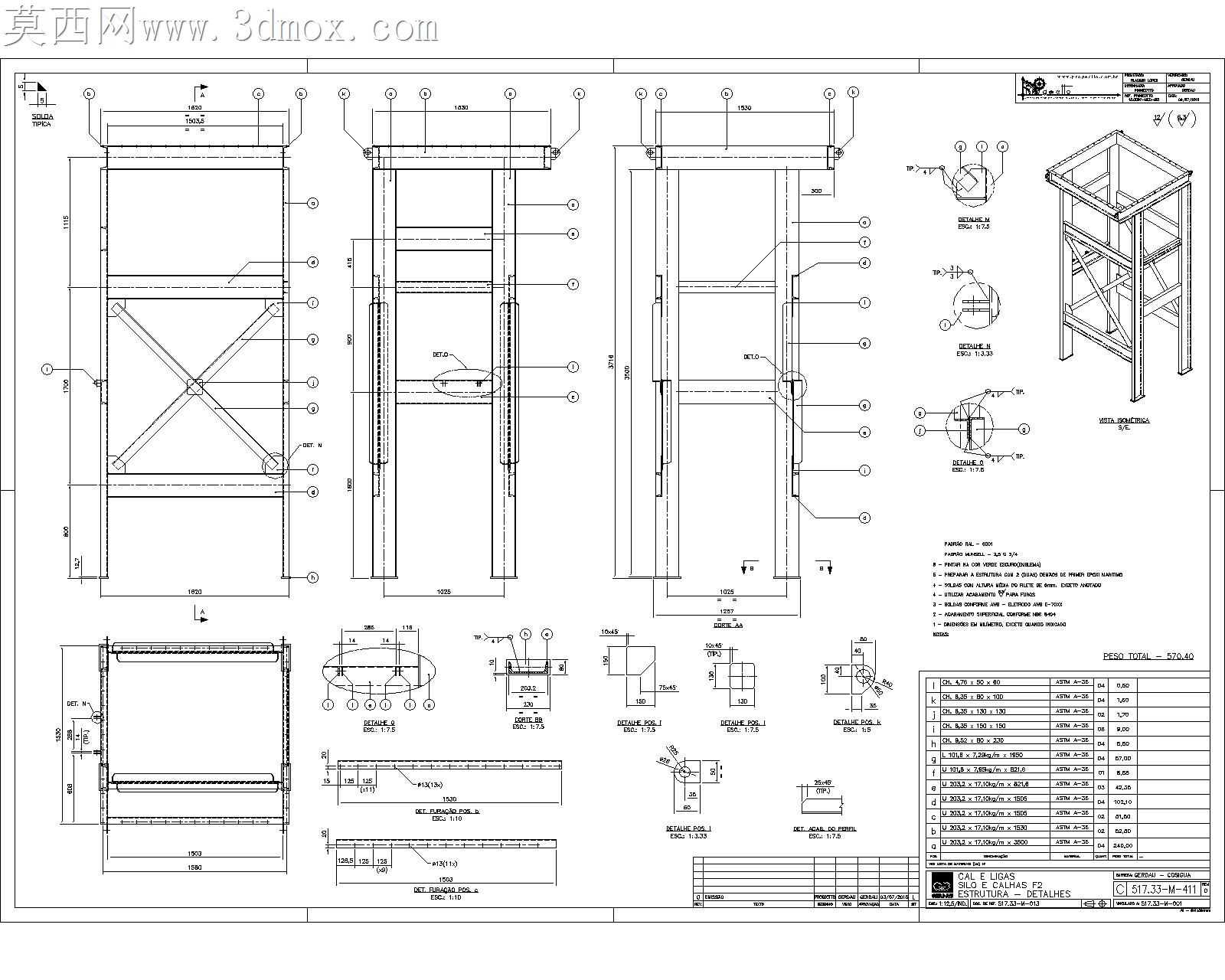

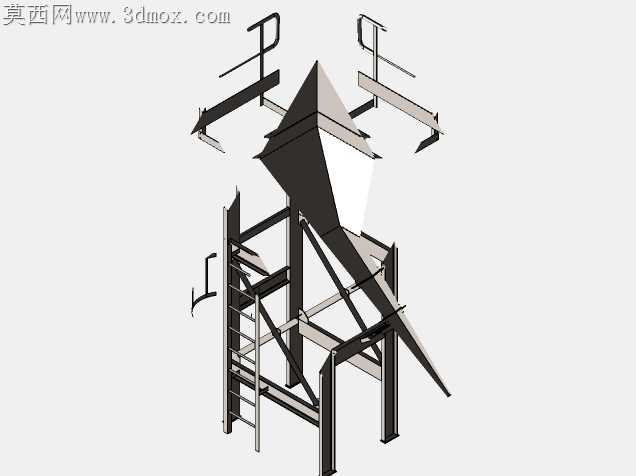

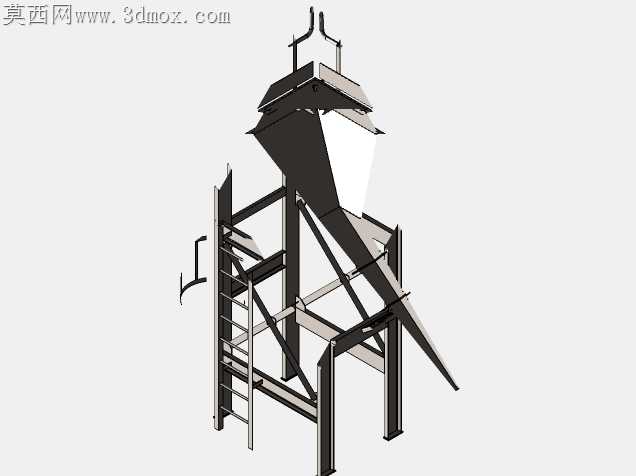

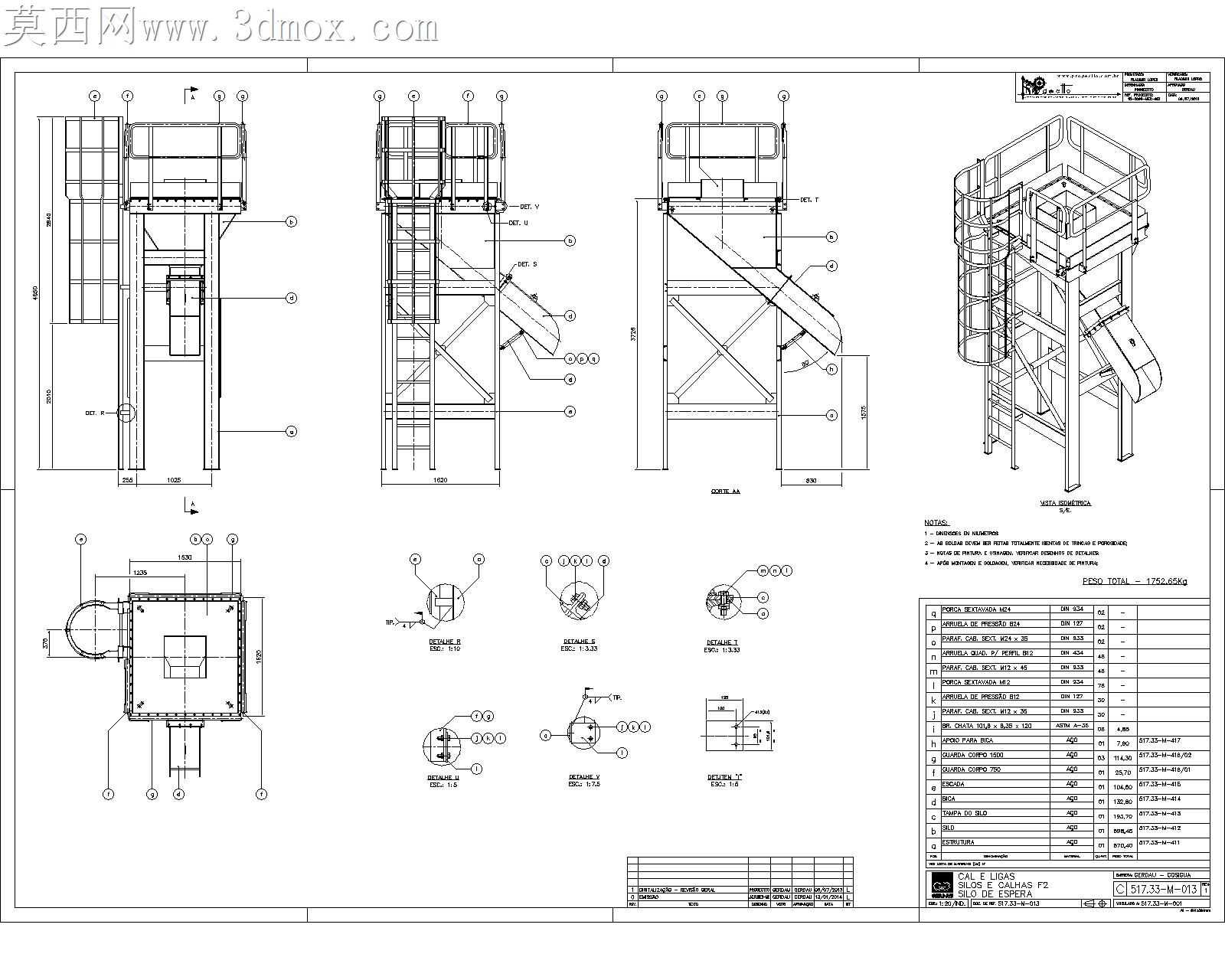

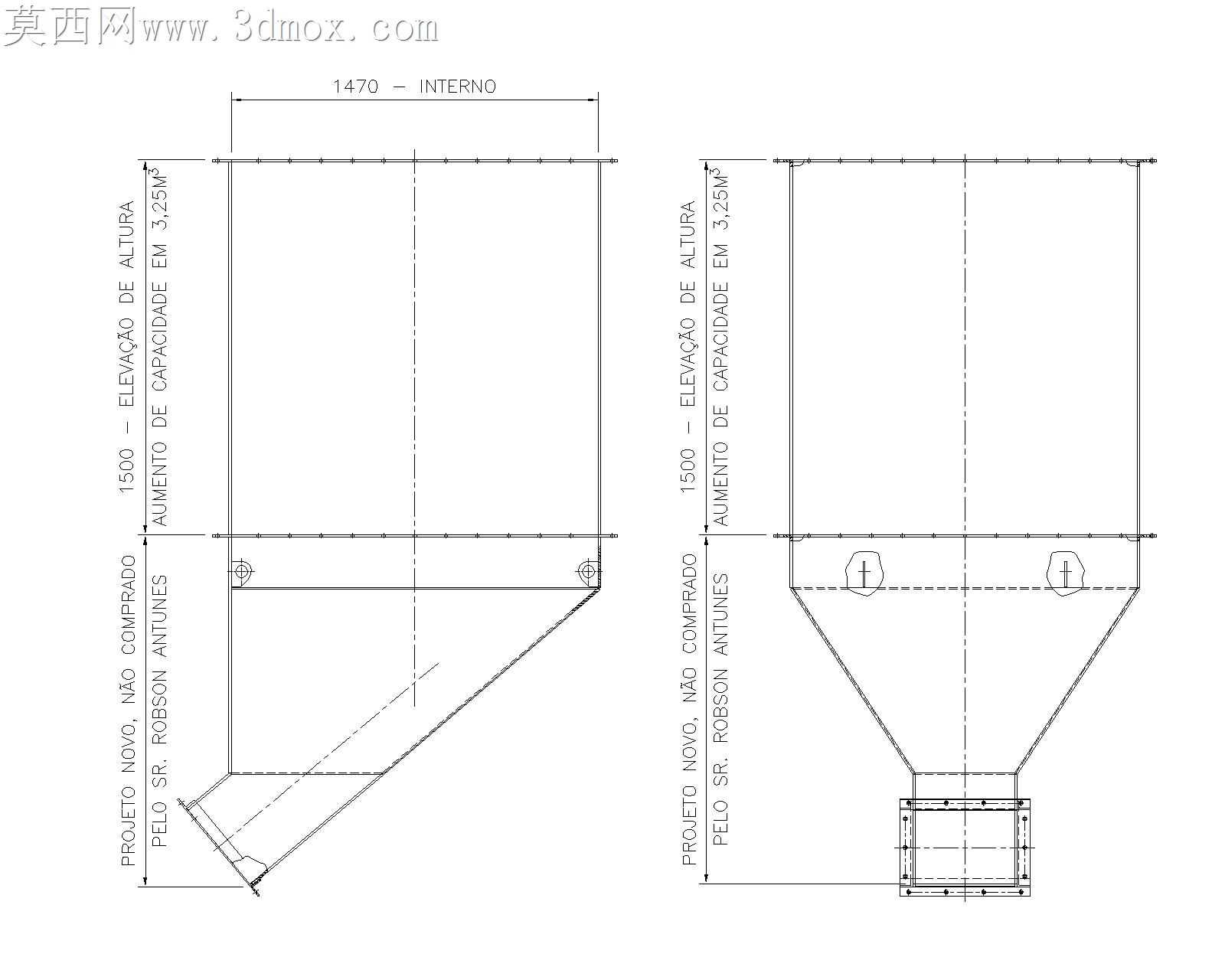

散料中转工况下，常规焊接料仓常出现侧壁挂料、支架受载变形、溜槽对接错位的问题，这套中转料仓的结构设计从加工适配角度做了全链路的细节打磨。料仓上部受料口做了外翻折边处理，折边处预留3mm钝边间隙，避免现场拼焊时出现焊穿漏料的隐患，折边内侧加焊的三角加强筋没有采用满焊工艺，而是间隔150mm做段焊，既保证受料时的抗冲击强度，也能减少满焊带来的板材热变形，防止受料口法兰对接时出现平面度超差。侧面爬梯的踏步采用防滑花纹板折弯成型，踏步与主立柱的连接没有直接焊接在立柱翼缘上，而是额外加设L型连接角码，角码与立柱先通过螺栓预紧定位后再做密封焊，后期如果踏步出现磨损变形，只需割开角码焊缝就能快速更换，不用破坏主立柱的受力结构。下部倾斜溜槽的角度设置为52度，刚好匹配常见散料的安息角区间，溜槽侧壁加设的横向加强肋采用不等边角钢，长边贴紧溜槽壁板焊接，短边朝外，既提升溜槽抗物料冲刷的刚度，也不会在肋板夹角处形成积料死角。主框架的立柱与横梁连接节点，全部采用带加劲肋的端板对接，端板上的螺栓孔做了2mm的公差余量，现场拼装时即使出现轻微的构件尺寸偏差，也能通过螺栓间隙调整对齐，不用强行锤击构件造成内应力残留。料仓下部的出料口做了缩口过渡段，过渡段的拼接焊缝全部打磨至与母材齐平，避免焊缝凸起阻碍物料流动，出料口法兰处预留的密封槽深度为2mm，刚好适配常规橡胶密封垫的压缩量，不会出现密封垫压溃或者密封不严漏粉的情况。框架底部的地脚板做了加厚处理，地脚螺栓孔采用长圆孔设计，安装时可以微调料仓的整体水平度，抵消基础施工的标高误差，不用额外垫塞过多垫片造成支撑不稳。所有外露的钢结构边缘都做了R3mm的圆角钝化处理，避免现场安装运维时出现划伤风险，爬梯与仓壁之间预留了120mm的净空距离，刚好满足人员上下时的脚部活动空间，不会出现踏空磕碰的问题。
