离心式压缩机三元叶轮结构设计

项目分类:压缩机 发布时间:2026-06-29 ID:1189916
  • 离心式压缩机三元叶轮结构设计

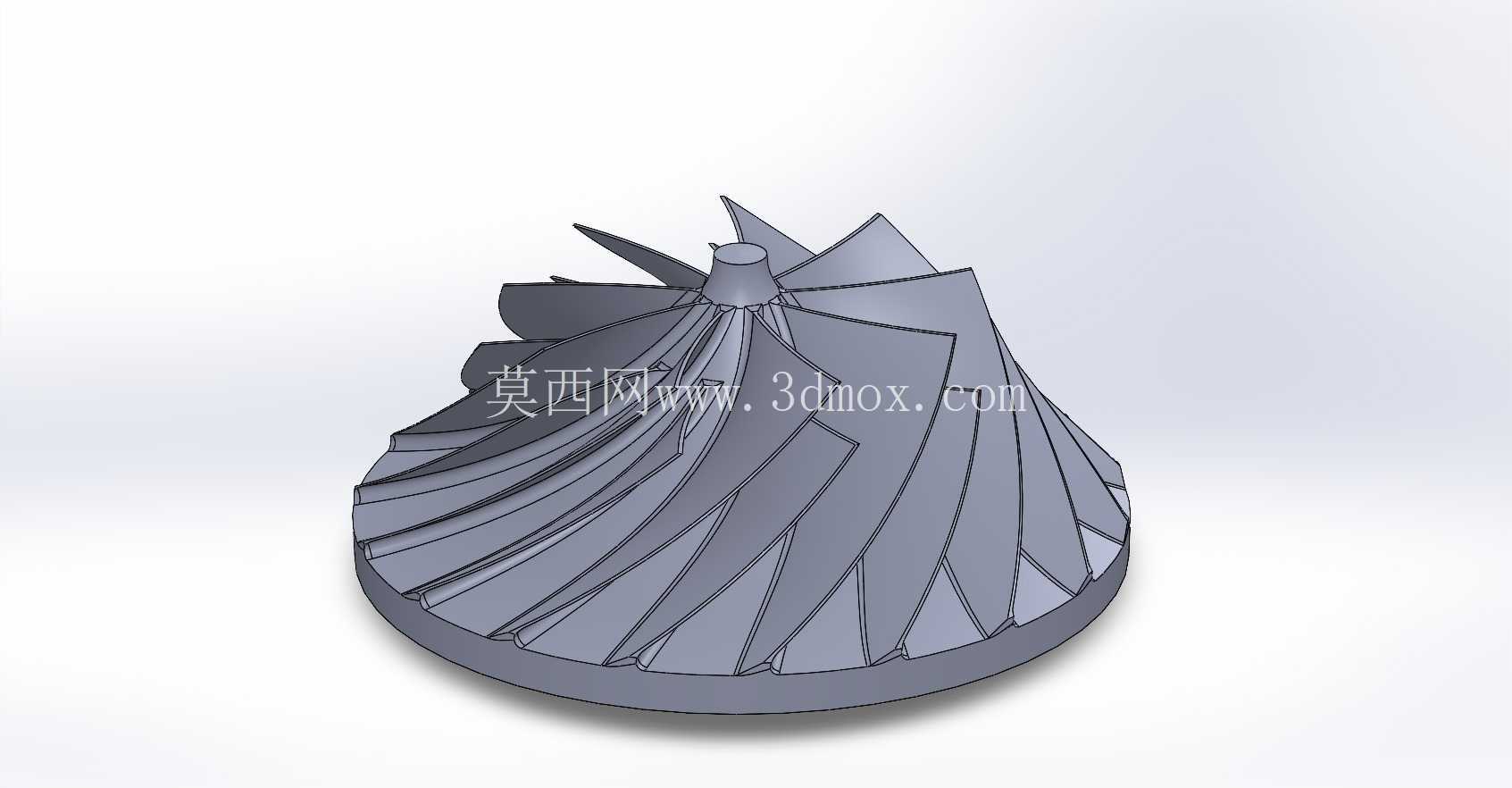

  从结构设计逻辑来看,这款叶轮采用了典型的后弯式三元扭曲叶片构型,叶片型线不是简单的直纹面拉伸,而是沿着叶高方向从轮盖侧到轮盘侧做了连续的空间扭曲,设计阶段是通过给定不同叶高截面的气流进出口角,结合贝塞尔曲线拟合叶片中弧线,再叠加厚度分布完成的型面构建,目的是让气流在叶轮流道内的流动更贴合流线,减少叶道内的气流分离、二次流损失,相比传统的二元直叶片,这种三元设计能把叶轮的等熵效率提升4到8个百分点,在长期连续运行的工业场景下,这个效率差带来的能耗节约是非常可观的。这款离心式压缩机的核心叶轮部件,是透平压缩设备里完成气体动能向压力能转换的核心做功元件,在中小型燃气轮机、车用涡轮增压器、工业流程空压站、污水处理曝气鼓风系统、航空辅助动力单元里都有广泛应用,区别于轴流式叶轮的大流量低压比特性,这类半开式三元流叶轮更适配小流量、高单级压比的工况场景,单级就能实现1.5到3倍的进气增压比,在占地要求严苛、机组轴向尺寸受限的场景下优势格外明显。轮盘部分采用了锥面过渡的构型,从轮毂位置的最大厚度向外缘逐渐减薄,既保证了高速旋转下的结构强度,能承受每分钟数万转下的离心载荷,又尽可能控制了叶轮的整体转动惯量,降低驱动轴系的启动扭矩要求,轮毂中心的定位孔是和主轴过盈配合的安装基准,孔端设计有卸荷槽,避免过盈装配时轮毂位置产生应力集中,同时端面预留了平衡去重的加工余量,方便叶轮做动平衡校正时去除材料,保证高速运转时的振动值控制在允许范围内。

  叶片的前缘做了小圆角钝化处理,不是锋利的锐边,一方面是避免加工和装配过程中边缘崩损,另一方面能弱化来流攻角变化时的前缘流动分离,拓宽叶轮的稳定工作工况范围,避免小流量工况下过早进入喘振边界;叶片尾缘则做了减薄处理,减少气流离开叶道时的尾迹损失,让进入扩压器的气流更均匀,提升后续扩压环节的效率。从安装边界来看,这类叶轮的轴向定位是靠主轴轴肩和锁紧螺母实现,径向定位靠轮毂孔和主轴的过盈配合传递扭矩,部分大扭矩场景下会在轮毂和主轴之间加装平键辅助传扭,设计时需要严格控制叶轮出口的直径尺寸,和后面的无叶扩压器或者叶片扩压器的入口间隙保持在叶轮直径的千分之三到千分之五之间,间隙过大会导致叶轮出口的高压气流回流,降低整机效率,间隙过小则容易因为热膨胀、轴系振动出现动静碰磨,引发设备故障。

  实际工程应用里,这类半开式叶轮因为没有轮盖结构,相比闭式叶轮重量更轻、允许的运行线速度更高,适合更高转速的工况,但和壳体之间的叶顶间隙需要严格控制,一般要控制在叶片高度的百分之一以内,间隙过大时叶顶泄漏流会显著增大,带来效率下降和压比降低的问题,所以配套的壳体加工精度、轴系的跳动公差都要匹配对应的设计要求。在流道设计上,相邻两个叶片之间的流道从入口到出口是逐渐扩张的,气流从叶轮轴向入口进入,在叶片的推动下随叶轮高速旋转获得动能,同时沿着流道从径向甩出,在这个过程中流道的扩张结构已经完成了一部分动能到压力能的转换,流出叶轮的气体再进入后续的扩压器、蜗壳进一步减速增压,最终达到系统需要的排气压力。

  设计这类叶轮的时候,还要兼顾结构强度和气动性能的平衡,比如叶片厚度如果太薄,高速旋转下叶片容易出现共振或者应力超标,太厚则会挤占流道面积,增大气流的摩擦损失,所以一般会在叶片根部和轮盘连接的位置做圆角过渡,降低应力集中系数,同时通过模态仿真计算叶片的固有频率,避开运行转速下的激振频率,防止出现共振断叶的故障。另外,这类叶轮的加工一般采用五轴铣削整体成型,或者精密铸造成型后再做叶型的光整加工,叶型表面的粗糙度要控制在Ra1.6以下,减少气流和壁面的摩擦损失,对于有腐蚀介质的应用场景,还会在叶轮表面做特殊涂层处理,提升部件的使用寿命。
