轴流压缩机叶轮结构三维设计

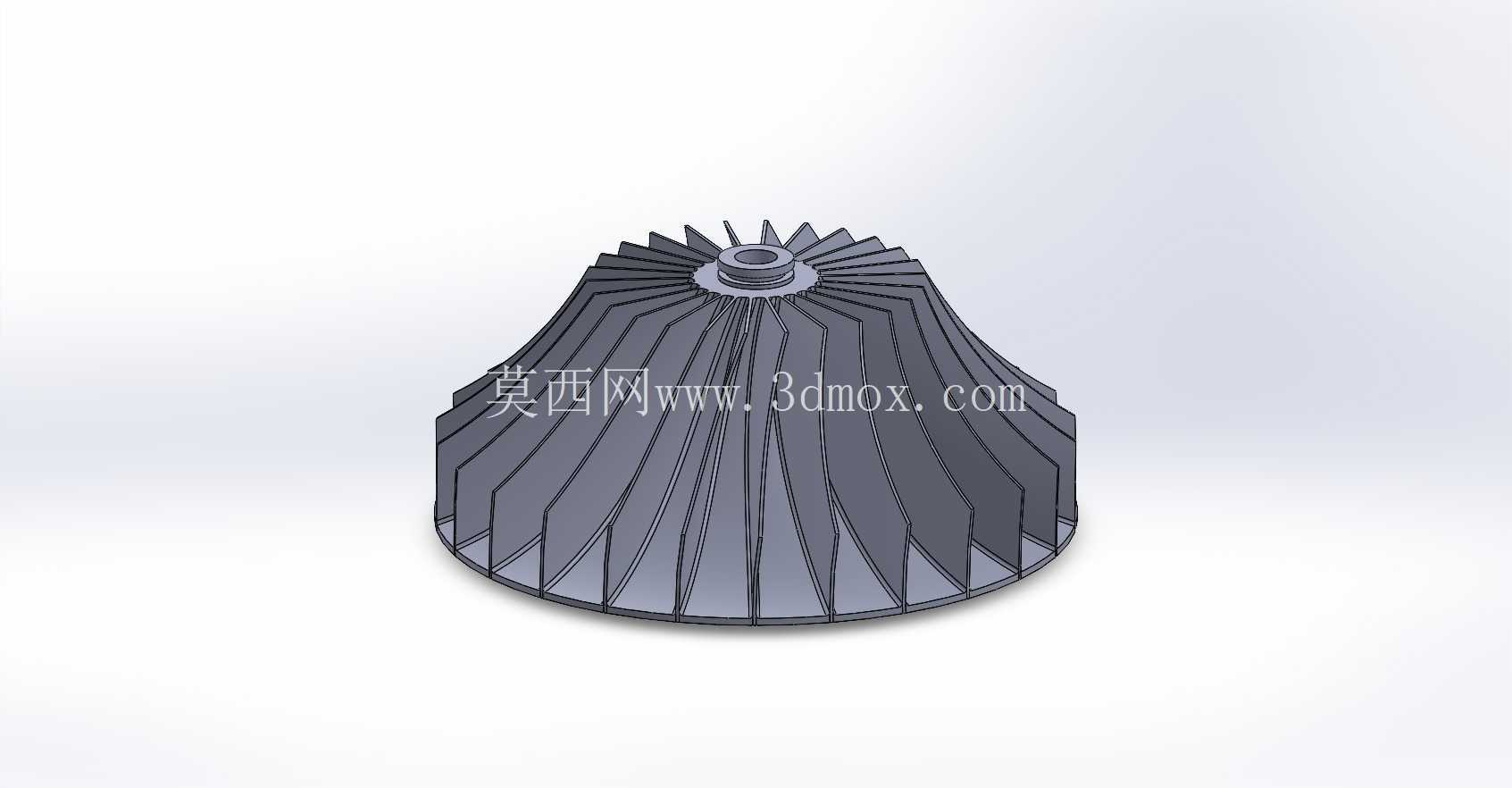

轴流压缩机的核心做功部件为叶轮，该三维模型完整还原了轴流压缩机叶轮的整体结构，包含轮盘、周向均匀排布的动叶片、中心安装轴台三个核心组成部分。从实际工业应用场景来看，这类叶轮广泛应用于大型高炉鼓风、天然气长输管线增压、大型燃气轮机压气段、工业通风系统以及航空发动机的低压压气段，是流体增压流程中直接对气体做功的核心旋转部件，其气动性能与结构可靠性直接决定整套压缩机组的运行效率与服役寿命。

从设备实际用途出发，该叶轮在高速旋转过程中，通过叶片的翼型曲面将机械能传递给流经叶道的气体，一方面提升气体的压力能，另一方面为后续的静叶导流、扩压环节提供符合流速与角度要求的气流，是轴流压缩流程里能量转换的第一载体。和离心式压缩机叶轮相比，轴流叶轮的单级压比更低，但大通流工况下的运行效率更高，适合大流量、低压比的连续增压场景，在冶金、石化、电力等行业的大型流体输送系统中应用占比极高。

在产品功能特性层面，该模型还原的叶轮采用等强度轮盘设计，轮盘从中心轴台向外缘逐渐减薄，既保证了高速旋转下的结构强度，又尽可能降低了转子整体重量，减少转动惯量，降低机组启动过程中的扭矩负载。周向排布的叶片采用扭曲翼型设计，从叶根到叶顶的翼型安装角、弦长、厚度均呈连续渐变状态，这种设计是为了适配不同叶高位置的圆周速度差异——叶顶位置线速度更高，叶根位置线速度更低，通过翼型角度的渐变保证整个叶高范围内的气流攻角处于合理区间，避免叶道内出现气流分离、失速等异常工况，提升叶轮的稳定工作范围。叶片与轮盘采用一体化连接结构，避免了装配式叶片存在的连接间隙、应力集中问题，适合高转速、长周期连续运行的工况。中心轴台位置设计有同轴的安装定位孔与端面，可与主轴通过过盈配合加键连接的方式完成装配，轴台端面的平面度、定位孔的同轴度均有严格的公差要求，保证叶轮安装后整体动平衡精度达到G2.5级以上，避免高速运行时出现异常振动。

从产品设计思路来看，该叶轮的建模过程完全遵循气动设计与结构强度校核的双重逻辑：首先根据设计流量、压比、转速等初始参数确定叶轮的进口直径、出口直径、轮盘锥度、叶片数等基础参数，再通过气动计算确定每个叶高截面的翼型坐标，通过曲面放样完成单个叶片的建模，之后通过圆周阵列完成所有叶片的排布，最后对轮盘与叶片的连接位置做圆角过渡处理，降低应力集中系数。建模过程中特意保留了叶片前缘的小圆角、后缘的薄边结构，这些细节直接影响叶轮的气动效率，若建模时过度简化会导致后续仿真计算结果与实际运行性能出现较大偏差。

关于外形尺寸与安装边界，该类叶轮的外径需匹配配套机壳的内壁通流尺寸，叶顶与机壳之间的间隙通常控制在叶轮直径的千分之二到千分之五之间，间隙过大会导致叶顶泄漏量增加，降低机组效率，间隙过小则可能因为转子振动、热膨胀出现叶顶刮蹭机壳的故障。中心安装孔的直径需匹配主轴的轴径，键槽的尺寸需满足扭矩传递的强度要求，叶轮的轴向安装定位尺寸需与主轴上的轴肩、锁紧螺母的位置匹配，保证转子组装后整体轴向尺寸符合设计要求，避免运行过程中出现轴向窜动。轮盘背面的结构需与后续的密封件、平衡盘位置适配，预留足够的安装空间，避免与静止部件发生干涉。

在实际工程应用中，这类叶轮的建模完成后还需要开展流场仿真与结构强度仿真，验证不同工况下的气流分布、叶片应力、轮盘变形量是否满足设计要求，必要时还需对叶片翼型、轮盘厚度做迭代优化，平衡气动效率与结构可靠性之间的关系。对于三维建模从业者而言，这类叶轮建模的核心难点在于扭曲叶片的曲面构建，需要保证曲面的光顺性，避免出现褶皱、曲率突变的问题，否则会直接影响后续的数控加工或者3D打印成型质量。
