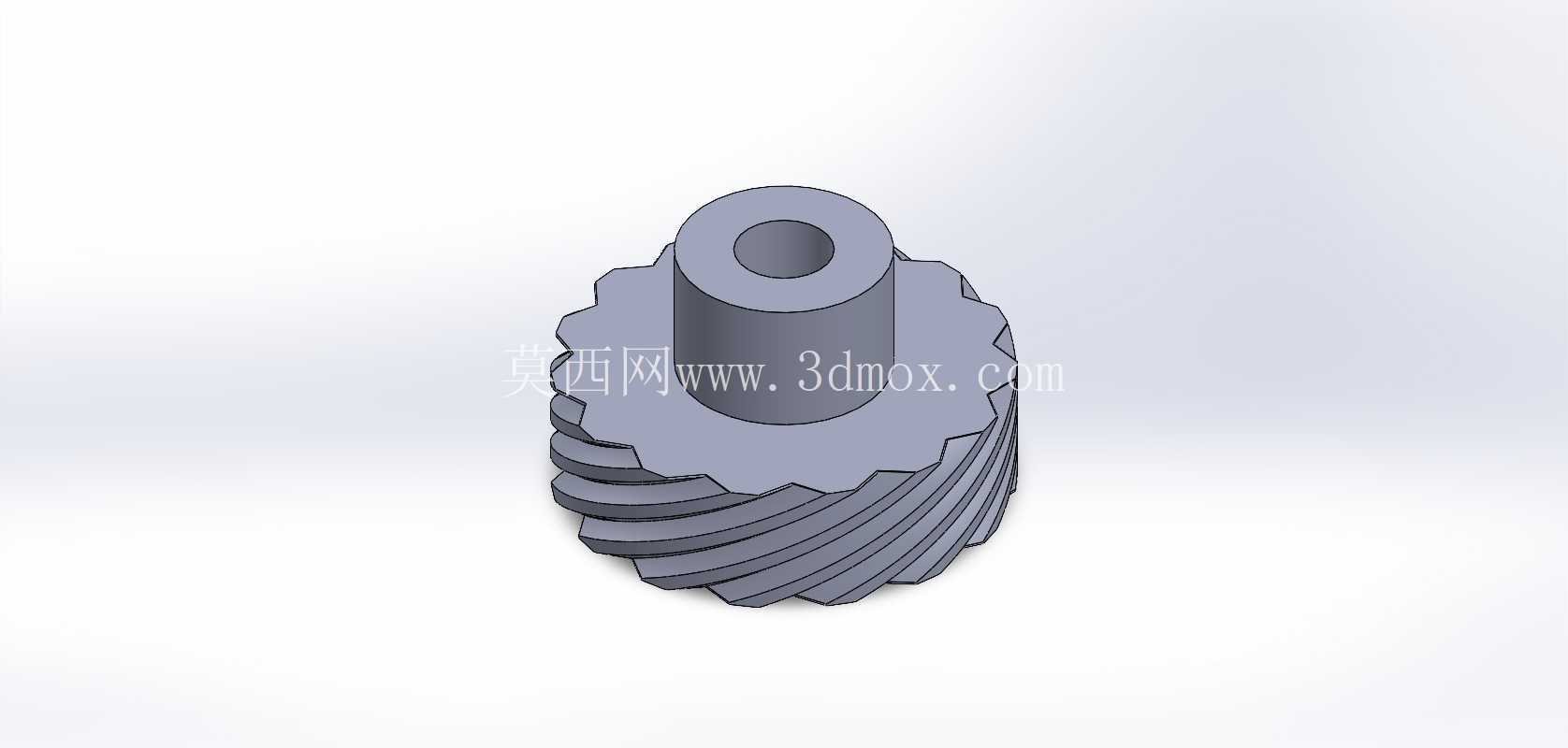

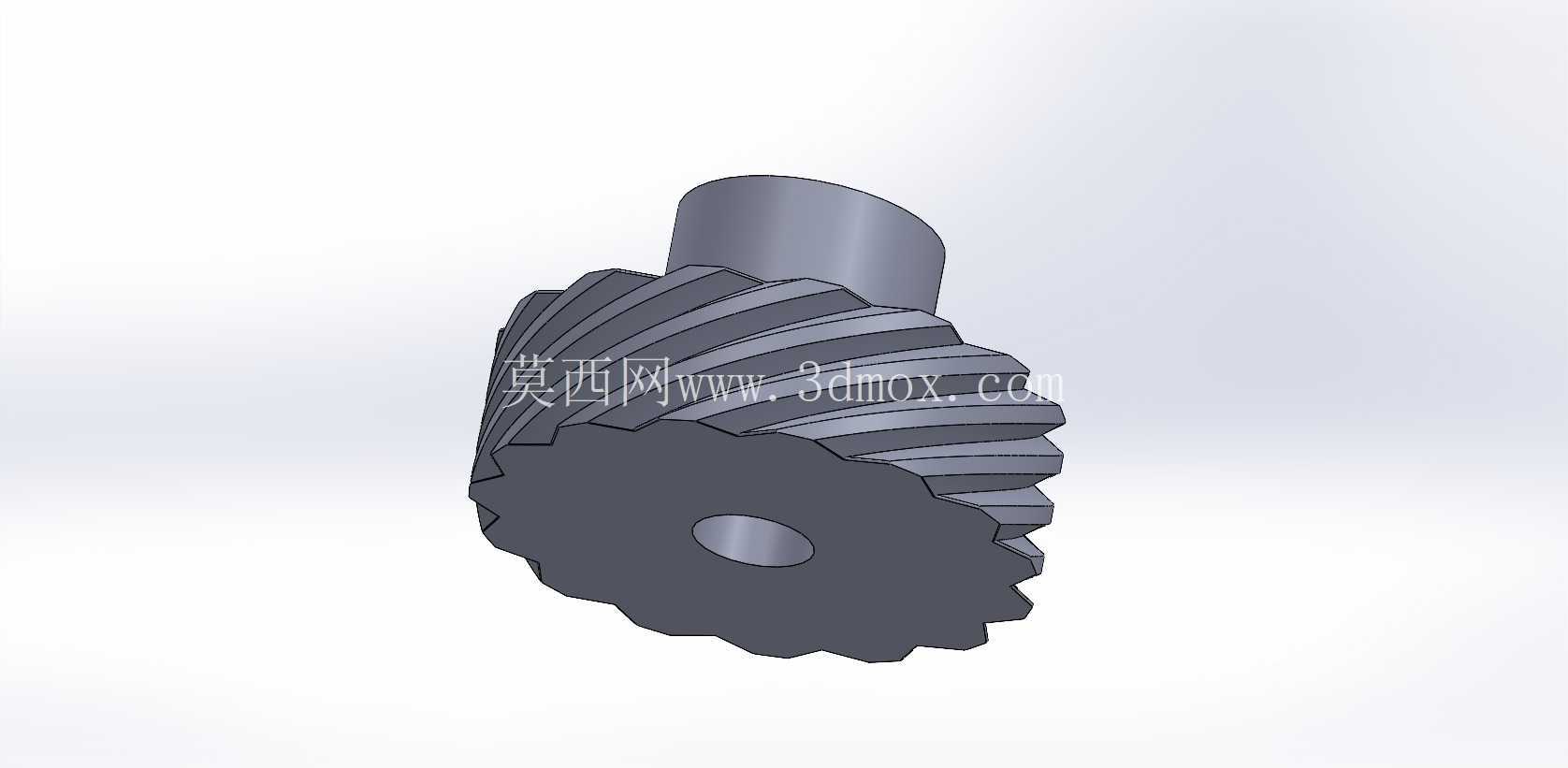

带轴套安装位的斜齿螺旋传动齿轮

项目分类:齿轮 发布时间:2026-06-29 ID:1190003
  • 带轴套安装位的斜齿螺旋传动齿轮
  • 带轴套安装位的斜齿螺旋传动齿轮

这款螺旋齿轮的设计初衷,是适配小空间内的交错轴动力传递场景,常见于小型自动化输送线的动力端、精密进给机构的传动链路、小型压铸设备的辅件传动单元,也可用于家用小型电动工具的减速模块中,相比直齿圆柱齿轮,它在啮合过程中是逐步进入与退出啮合状态,不会出现直齿传动瞬间全齿接触的冲击感,运行噪音更低,传动平稳性更优,适合中低载荷、连续运转的传动工况。

从结构设计来看,齿轮上部集成了一体式的空心轴套结构,轴套内孔为光孔设计,可直接与配套的传动轴做间隙配合,通过顶丝或者键连接实现周向固定,省去了额外加装轮毂的装配步骤,能有效压缩传动组件的轴向安装尺寸,适配安装空间局促的设备布局。齿部采用斜齿螺旋构型,齿向沿齿轮轴向呈固定螺旋角排布,啮合重合度比同模数直齿齿轮高出30%左右,单位齿面承受的载荷更小,齿面磨损更均匀,能有效延长齿轮的使用寿命。齿顶圆做了微小的倒角处理,既可以避免装配过程中齿边锐边划伤操作人员,也能减少啮合起始阶段的齿顶干涉风险,降低装配调试的难度。

在安装边界上,轴套的外径小于齿根圆直径,不会对齿部的啮合运动造成干涉,轴套的轴向高度略高于齿部的轴向宽度,装配时轴套的端面可以直接抵靠在轴承内圈或者机架的定位台阶上,不需要额外加装定位套筒,简化了装配流程。齿轮下端的齿部端面为平面设计,可与配套的止推垫片配合,承受传动过程中产生的轴向分力——这是螺旋齿轮传动特有的受力特性,设计时已经预留了对应的轴向定位空间,避免齿轮运转过程中出现轴向窜动,影响传动精度。

设计过程中,齿形参数经过反复校核,螺旋角选取了兼顾传动效率与轴向力的适中角度,既保证足够的啮合重合度实现平稳传动,又不会让轴向分力过大导致轴承负载过高。齿根部分做了标准的圆角过渡,避免应力集中导致的断齿风险,满足连续运转的疲劳强度要求。轴套内孔的尺寸公差按照基孔制间隙配合选取,既能保证装配时传动轴可以顺利穿入,又不会因为配合间隙过大导致传动过程中出现偏心晃动,影响传动精度。

实际应用中,这款齿轮可以和同模数同螺旋角的配对螺旋齿轮组成交错轴传动副,实现两轴空间垂直或者呈固定夹角的动力传递,也可以和同参数的蜗杆配合组成小型蜗杆传动机构,实现大减速比的动力输出。在小型压铸模具的抽芯机构传动链路中,这类螺旋齿轮可以平稳传递抽芯动力,避免直齿传动的冲击导致抽芯动作卡顿,影响压铸件的成型精度;在小型输送设备的驱动端,它可以降低传动噪音,改善生产线的作业环境;在精密进给机构中,它的平稳传动特性可以保证进给量的均匀性,提升加工工件的表面质量。

建模过程中,齿形采用渐开线齿廓生成,螺旋齿面通过螺旋扫描切除的方式实现,保证齿形的几何精度完全符合传动啮合要求,轴套部分与齿部采用一体化建模,不存在装配间隙,还原了零件实际加工的一体成型结构,所有的倒角、圆角细节都按照实际加工工艺要求添加,模型可直接用于结构干涉校验、装配模拟、工程图生成等设计环节,也可用于3D打印样件做传动功能验证。需要注意的是,这类螺旋齿轮在选型配对时,必须保证配对齿轮的模数、压力角、螺旋角参数完全匹配,旋向相反,才能实现正常啮合,装配时需要保证两轴的中心距误差控制在允许范围内,否则会出现齿面卡滞、磨损加剧的问题,日常维护时需要在齿面涂抹润滑脂,减少齿面磨损,延长零件的更换周期。
