带轴段斜齿正齿轮传动零件结构设计

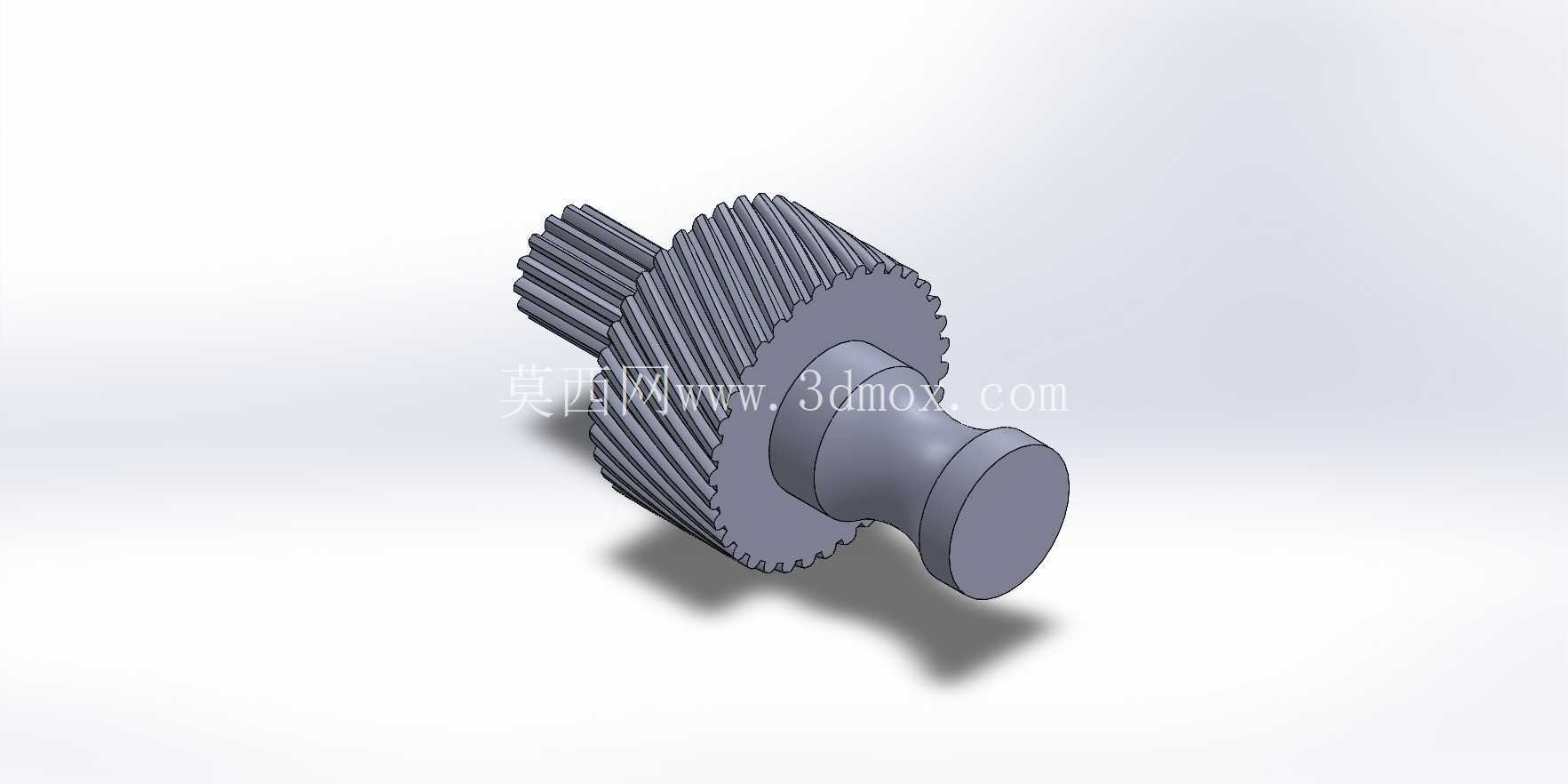

　　这款带集成轴段的齿轮零件，核心应用场景覆盖中小功率传动链的动力传递环节，常见于小型减速机输入级、电动工具传动箱、轻工自动化设备的动力接驳位置，区别于分体式齿轮与轴的装配结构，一体化轴齿设计从根源上消除了键连接带来的回程间隙，在需要正反转频繁切换的传动工况下，能大幅降低连接位置的冲击磨损，长期运行的传动精度保持性更优。从功能特性来看，零件主体的大直径轮齿采用斜齿构型，啮合过程中轮齿是逐步进入与退出啮合状态，相比直齿圆柱齿轮，重合度更高，传动过程的噪音与振动水平显著降低，适合中高转速的连续运转场景；而轴端延伸出的小直径花键轴段，采用直齿结构，主要用于和配套的传动毂、联轴器或者输入齿轮进行啮合连接，直齿花键的对中性更好，装配时的轴向推入更顺畅，也能承受一定的轴向载荷，适配需要轴向滑移调整啮合位置的装配需求。

　　设计过程中，首先要匹配传动系统的载荷参数确定模数，大轮齿的模数根据额定传递扭矩核算齿根弯曲强度，确保在峰值载荷下齿根不会出现断裂失效，齿面接触强度也需要匹配对应热处理工艺的硬度要求，避免长期啮合出现点蚀问题；斜齿的螺旋角选取在15度到20度区间，平衡轴向力与传动平稳性的矛盾，螺旋角过大会导致轴承承受的轴向载荷过高，增加支撑端的选型成本，螺旋角过小则无法发挥斜齿传动的平稳性优势。轴段部分的直径设计需要兼顾扭转强度与装配空间，轴肩位置的过渡圆角严格按照应力集中系数要求设置，避免热处理后轴肩位置出现应力裂纹，轴端的倒角设计既方便装配时的导向，也能去除加工毛刺避免安装时刮伤配合零件的内孔表面。

　　外形尺寸方面，大轮齿的齿顶圆直径需要匹配传动箱内部的安装间隙，确保轮齿运转时不会和箱体内壁、相邻传动件发生干涉，齿宽根据齿面接触应力核算，在满足载荷要求的前提下尽量控制轴向尺寸，缩减整个传动组件的轴向占用空间；轴段的长度根据配套连接件的啮合长度确定，花键部分的有效啮合长度要大于1.2倍的花键模数，确保载荷传递的均匀性，避免局部齿面载荷过大出现压溃。安装边界上，零件的两个支撑轴颈位置需要和深沟球轴承或者滚针轴承的内圈配合，配合公差选取k6级过渡配合，既保证轴承内圈和轴颈同步运转，也方便后续的拆装维护；大轮齿的端面和轴肩的垂直度公差控制在0.02mm以内，避免装配后轮齿出现偏载，导致局部齿面过早磨损。

　　轮齿的加工工艺路径也在设计阶段做了同步考量，大斜齿部分采用滚齿加工后进行齿面高频淬火，硬度达到HRC45-50，兼顾齿面耐磨性与芯部韧性，花键轴段采用铣削加工后做表面氧化处理，提升防锈能力；轴端的圆柱定位面磨削加工，粗糙度达到Ra1.6，确保和密封件配合时的密封效果，避免传动箱内的润滑油出现渗漏。在实际选型适配时，需要核对中心距参数，确保这款齿轮和配对齿轮的中心距公差在允许范围内，侧隙控制在0.1mm到0.2mm之间，既避免热胀冷缩出现卡齿，也不会因为侧隙过大导致传动回程超差；轴向定位采用轴用弹性挡圈配合轴肩的方式，结构简单可靠，占用空间小，适合小型传动结构的紧凑设计需求。
