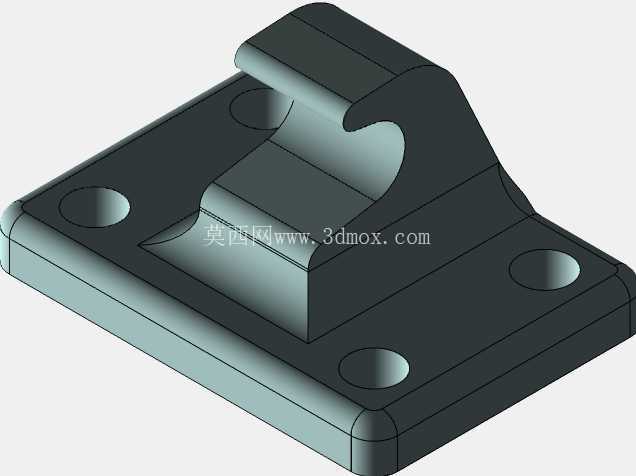

带钩式方形安装底座锚定固定板结构

　　这类带钩结构的锚定安装板，在工业装配场景里常作为重载牵拉、部件限位的基础承载件使用，常见于物流仓储的货位挡止结构、输送线侧部的附件挂载基座、小型工装夹具的定位连接座，也会在特种设备的舱门快锁结构、农用机械的覆盖件固定点位看到同类结构的应用。从实际使用逻辑来看，该构件核心功能是通过底座上的四个安装孔完成与基体的刚性固定，上部一体成型的钩状结构承担挂接、牵拉、限位的载荷传递作用，相比分体焊接的钩座，一体结构的应力集中点更少，在承受反复冲击载荷时不容易出现焊缝开裂的失效问题。

　　设计阶段首先要明确安装边界：方形底座的四个沉头孔呈对称分布，孔位间距适配常用的型材安装孔距，沉头结构可以让安装螺栓的头部完全没入板件平面，不会突出底座表面干涉上部钩体的挂接动作，底座边缘做了小圆角过渡，既避免锐边在装配时划伤操作人员，也能减少热处理或者压铸成型时的边角应力开裂风险。上部钩体的弧形过渡面是整个零件的受力核心，设计时特意将钩体与底座的连接位置做了大圆弧加厚处理，载荷从钩头接触位置传递到底座时，会顺着圆弧面逐步分散到整个底座平面，不会在连接根部形成剪切应力集中；钩头的止回扣面做了微小的斜度处理，当挂接件受拉力向外滑脱时，斜度会产生向内的分力，让挂接状态越拉越紧，不会因为设备运行的振动出现意外脱开的情况。

　　从安装适配性来看，该板件的底座厚度经过载荷校核，在常规的工业牵拉载荷下，底座不会出现翘曲变形，四个安装孔的沉头深度适配标准内六角螺栓的头部尺寸，装配时不需要额外加工沉孔，直接在基体上攻丝或者穿螺栓加螺母即可完成固定。钩体的开口尺寸经过优化，既可以适配对应直径的圆杆挂接，也能卡入对应厚度的板件挂耳，不需要额外加工配套的挂接接头，降低了整套连接结构的配件成本。在成型工艺适配性上，该结构的拔模角度做了统一处理，不管是采用压铸成型还是后续的机加工成型，都不需要复杂的侧抽芯结构，模具结构简单，量产时的成型效率高，零件的成型后变形量小，安装孔位的位置度容易保证，不需要二次校形就能直接上线装配。

　　实际选型时需要注意，该锚定板的承载上限与底座的固定螺栓强度直接相关，当应用在重载牵拉场景时，需要匹配对应强度等级的安装螺栓，同时要保证基体的安装面平面度，避免底座安装时出现悬空，导致受力时底座从孔位位置断裂。钩头的接触位置在长期反复受载后会出现磨损，设计时预留了足够的磨损余量，正常工况下的使用寿命可以覆盖整套设备的大修周期，不需要频繁更换。
