星型径向发动机刚性运动结构展示

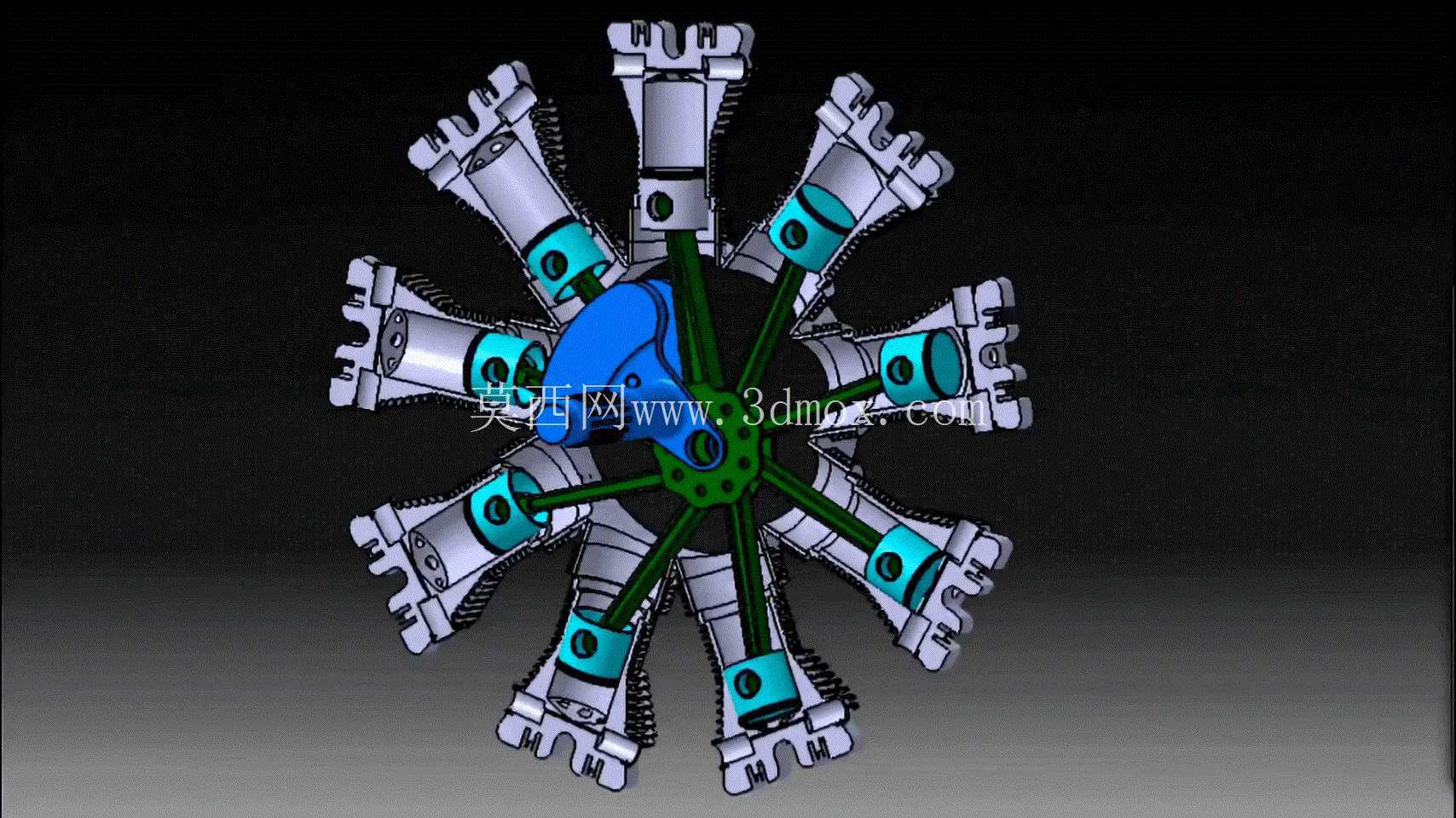

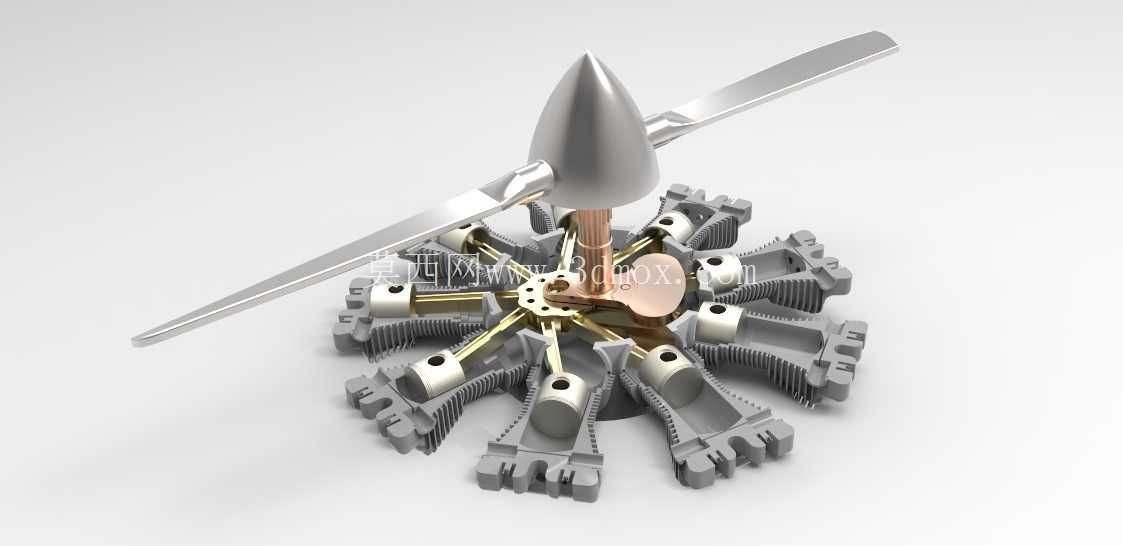

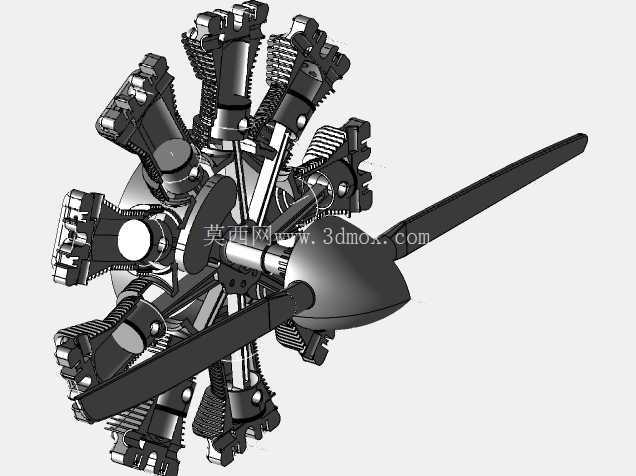

　　本次呈现的径向发动机结构，是早期航空动力、小型固定式动力机组领域应用极广的一类动力构型，和直列、V型发动机的排布逻辑完全不同，其所有气缸围绕中心曲轴呈放射状均匀布置，单圈可布置7、9甚至更多缸体，在相同排量下能大幅压缩动力单元的轴向尺寸，适配早期螺旋桨飞机对机头迎风面积、动力单元重量平衡的严苛要求。从结构运动逻辑来看，这套模型完整还原了刚性动力学下的部件配合关系：中心曲轴的曲柄销作为所有连杆的共同铰接点，每根连杆对应一个独立活塞组件，活塞在放射状布置的气缸套内做往复直线运动，当曲轴转动时，各缸活塞按照固定相位差依次完成进气、压缩、做功、排气冲程，动力输出的平顺性远优于同缸数的直列构型，且因为所有缸体围绕中心对称布置，曲轴运转时的旋转惯性力能实现自平衡，不需要额外加装体积庞大的平衡轴结构，能进一步降低动力单元的整体重量。

　　在实际工程应用场景中，这类径向发动机除了在早期活塞式航空动力领域占据主流，也被改装应用于小型农用动力机组、应急备用发电单元，部分定制化的小型径向动力还被用于轻型运动飞行器、复古航模的动力核心，其结构可靠性高，单缸故障不会导致整机完全停转，对工况复杂、维护条件有限的野外作业场景适配性极强。从设计思路层面拆解，这套结构首先要确定的是缸数与曲轴偏心距的匹配关系，偏心距直接决定活塞的行程长度，结合缸径参数就能确定单缸排量，而围绕中心均匀分布的缸体安装夹角需要和活塞运动相位严格对应，避免出现运动干涉；其次是连杆的结构设计，因为所有连杆共用一个曲柄销，主连杆与副连杆的铰接结构需要做差异化处理，主连杆直接与曲柄销配合，其余副连杆通过铰接耳座与主连杆的大端连接，这种设计能在有限的径向空间内完成多组连杆的布置，不会出现相邻连杆运动轨迹重叠的问题。

　　从安装边界来看，这类径向发动机的整机轮廓呈正圆形，安装法兰通常布置在机匣后侧的中心位置，外接输出轴从机匣中心伸出，和螺旋桨或者被驱动设备的输入轴直接连接，安装时需要预留的径向空间和缸数直接相关，9缸构型的径向尺寸约为单缸长度的2.2倍，轴向尺寸仅为同排量直列发动机的三分之一，不需要预留额外的侧面检修空间，日常维护仅需从正面即可完成火花塞、缸盖的检修作业。

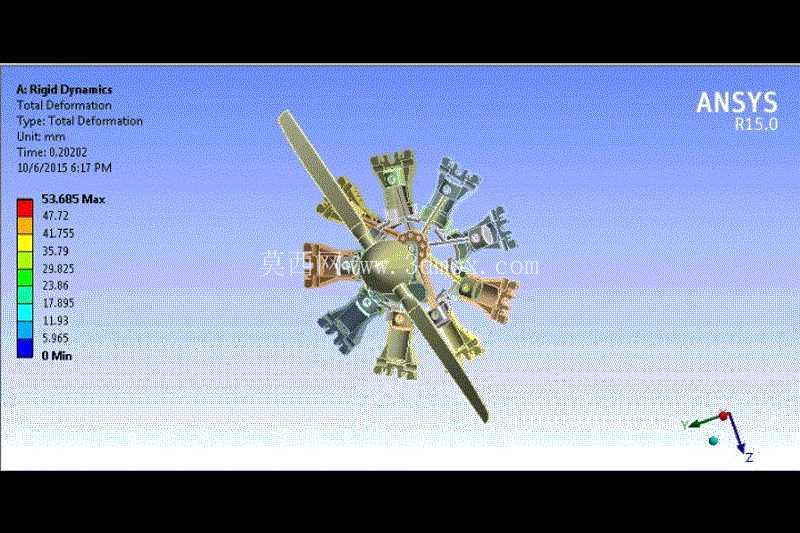

　　模型中还原的活塞与缸套的配合间隙、连杆大小端的铰接间隙都符合实际工程设计的公差要求，运动仿真过程中能直观看到不同相位下活塞的位置变化、连杆的摆动角度，能帮助结构设计从业者快速理解这类特殊动力构型的运动原理，在做同类动力单元选型、定制化改装设计时，可直接参考其结构布置逻辑，调整缸数、行程、缸径参数来匹配不同的动力输出需求，也能为多组往复机构围绕中心布置的非标设备设计提供结构参考，比如多工位径向冲压设备、放射状排布的多泵头集成单元，都能借鉴这种中心曲柄驱动周向均布执行件的结构思路，大幅缩减设备的整体体积，提升机构运行的平顺性。
