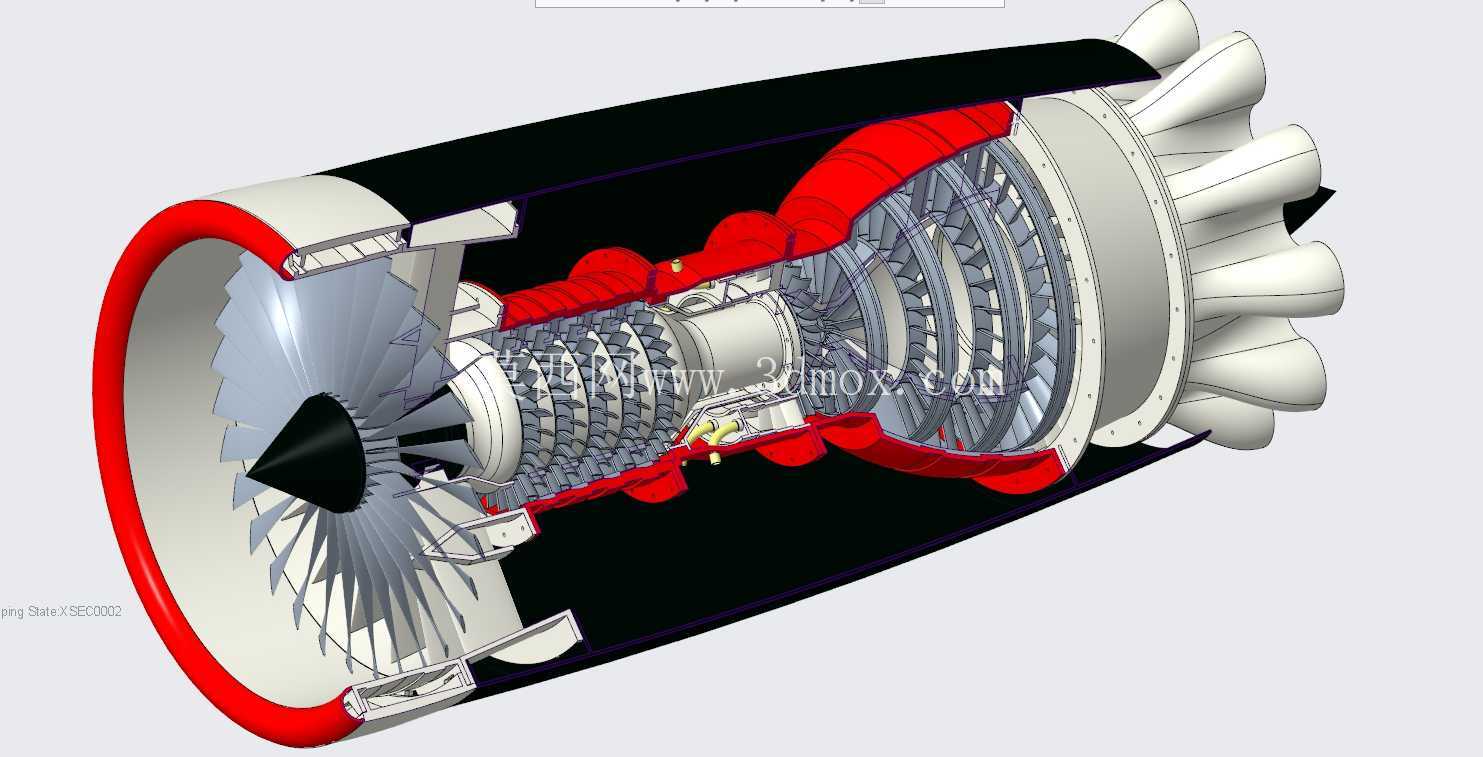

带内部结构展示的涡轮喷气发动机剖面

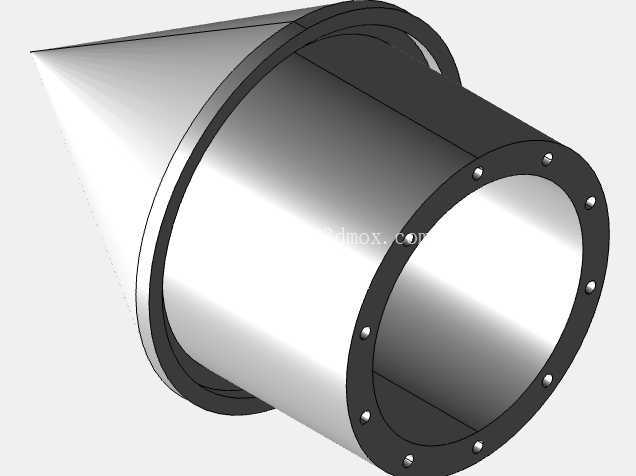

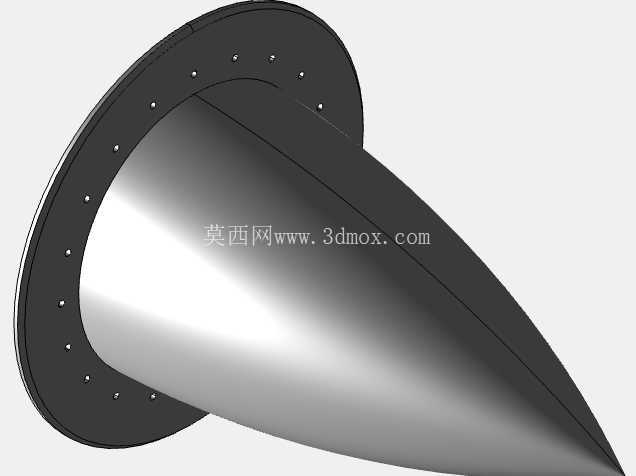

　　该剖面模型完整还原了涡轮喷气发动机从进气到排气的全流道结构，可直接用于航空动力类课程的结构演示、原理教学场景，也能作为小型航发方案论证阶段的结构参考载体，帮助设计人员快速梳理各部件的层级装配关系。从实际用途来看，这类带全剖面展示的结构模型，能让观察者无需拆解实体设备，就清晰看到气流在发动机内部的流经路径：前端进气道的锥形整流罩负责调整来流方向，将高速进入的空气均匀导向后方的多级压气机叶片，压气机通过逐级增压提升空气压力，为燃烧室的充分燃烧提供高压气源。

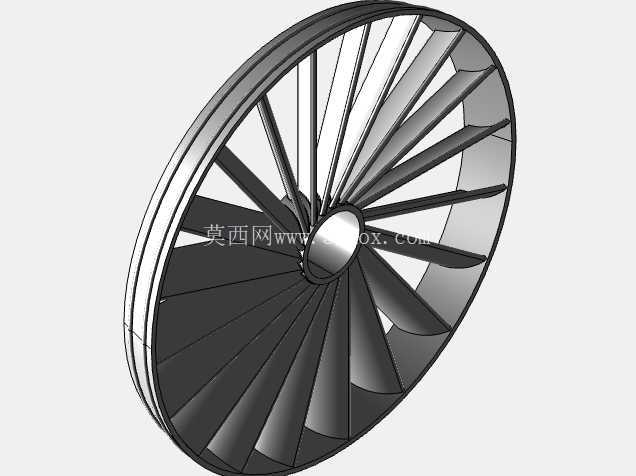

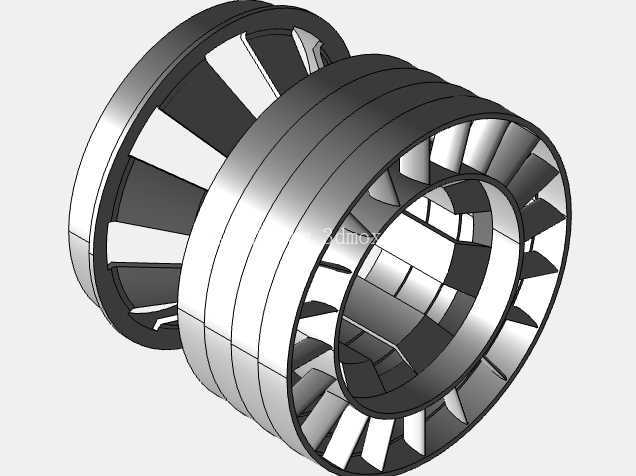

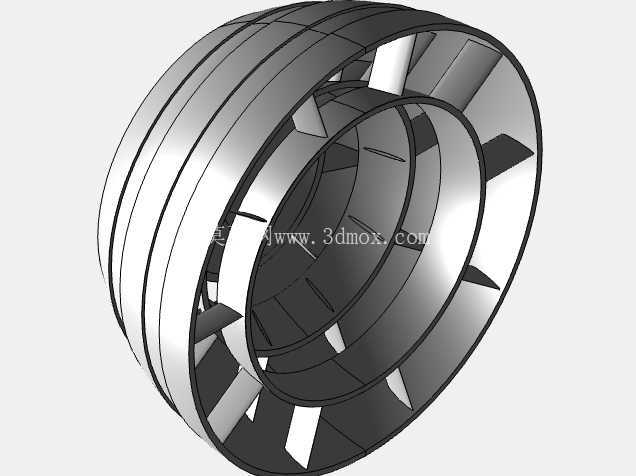

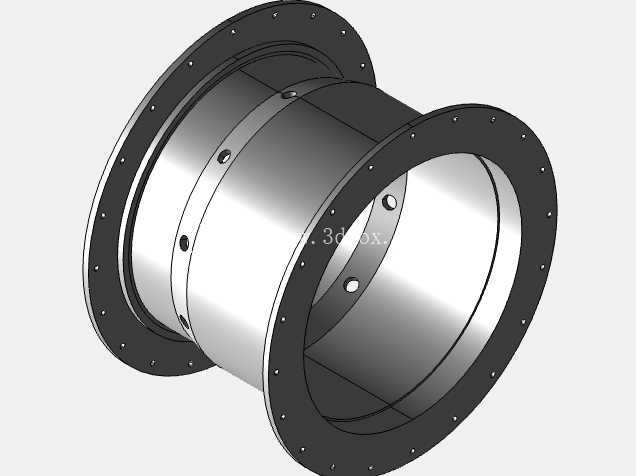

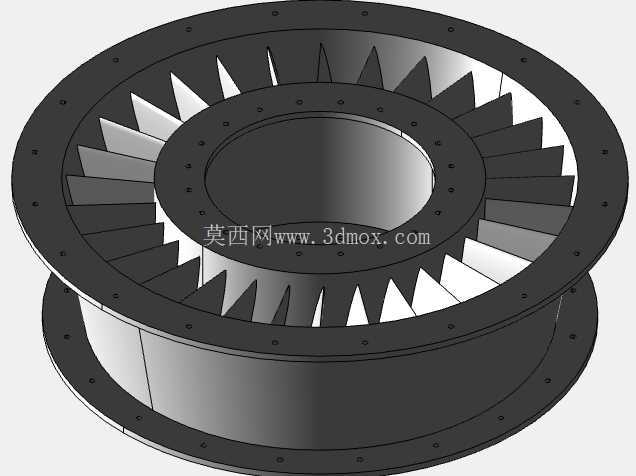

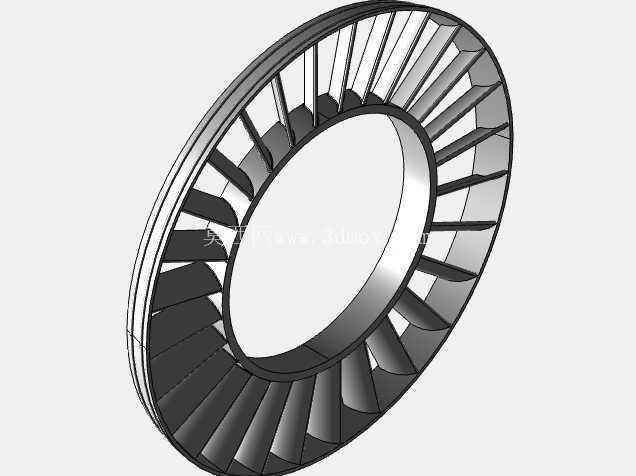

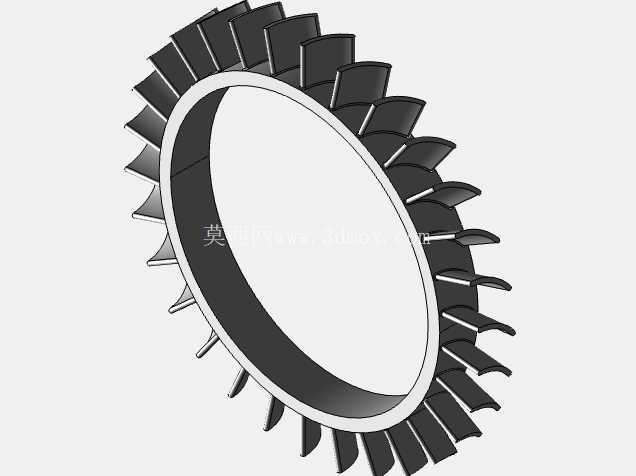

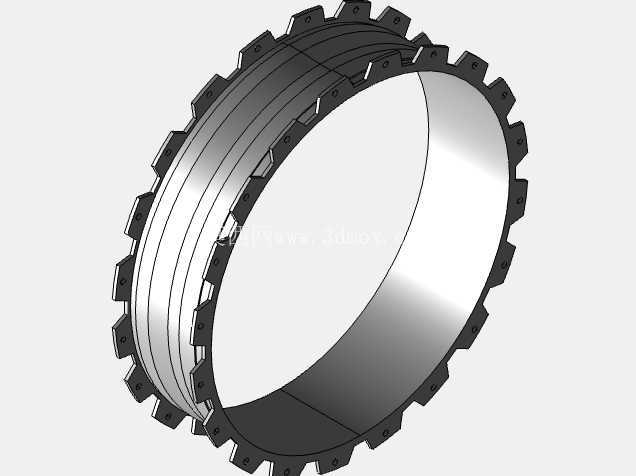

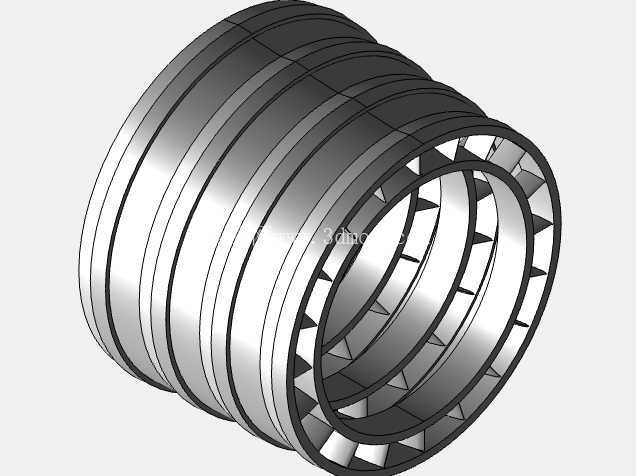

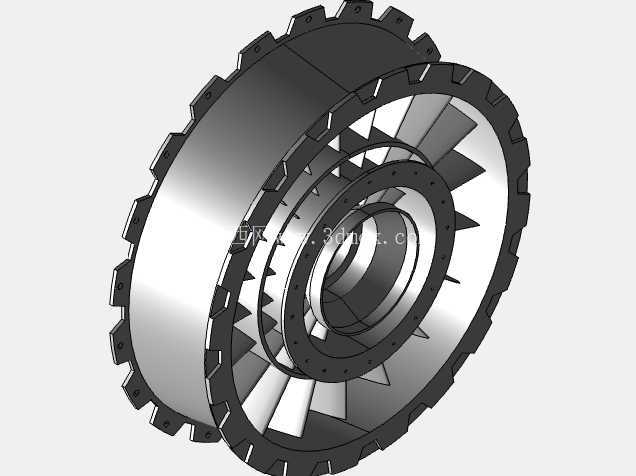

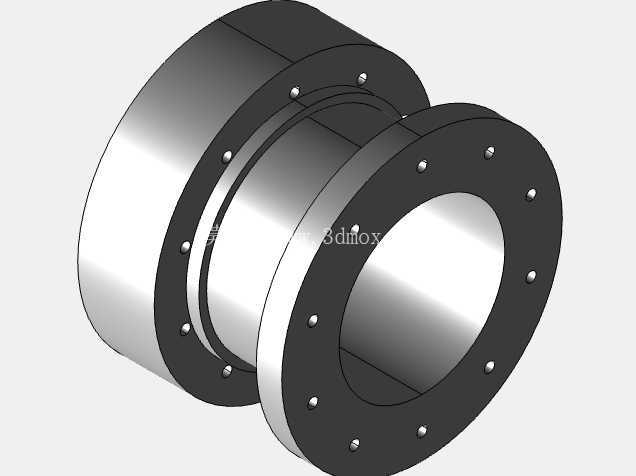

　　燃烧室段采用环形腔道设计，模型中红色标注的区域对应燃烧室外壳与火焰筒的安装位置，高压空气进入燃烧室后与燃油混合燃烧，形成高温高压燃气向后冲击涡轮段，涡轮叶片吸收燃气能量带动同轴的压气机持续运转，剩余的燃气能量通过尾喷管加速排出，形成推动飞行器前进的反推力。设计思路上，模型采用半剖展示形式，保留了发动机外壳的完整轮廓，同时将内部核心的转子、静子、腔道结构全部外露，既可以直观呈现外部气动外形的流线型设计逻辑，也能清晰展示内部各部件的装配层级：压气机段的叶片从前往后逐级缩短，对应空气被压缩后流道截面积逐步减小的设计要求；涡轮段的叶片长度逐级增加，匹配燃气膨胀做功后流道扩大的气动需求；各段机匣的连接法兰、定位凸台都做了细节还原，能清晰看到转子轴的支撑位置与静子叶片的固定方式。

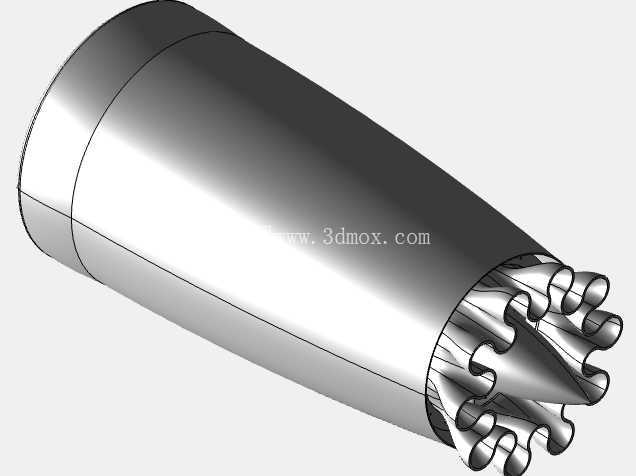

　　从安装边界来看，模型还原的发动机整体为圆筒形结构，前端进气口直径最大，向后逐步过渡到等直径的机匣段，尾喷管段略微收窄，外部预留的安装节位置对应实际航发与飞行器机身的连接点位，安装时需要保证进气道前端与机身进气口的同轴度误差在允许范围内，避免进气畸变影响压气机工作效率；转子部分的支撑轴承位置在模型中也有明确体现，实际装配时需要保证前后轴承的同轴度，避免高速运转时出现转子振动超限的问题。这类模型在实际工程应用中，还能作为新员工培训的教具，帮助刚接触航空动力结构的设计人员快速理解涡轮喷气发动机的工作循环，区分压气机叶片与涡轮叶片的外形差异、功能区别，理解燃烧室的气流组织形式，相比二维图纸的抽象表达，三维剖面模型能大幅降低结构认知的门槛。

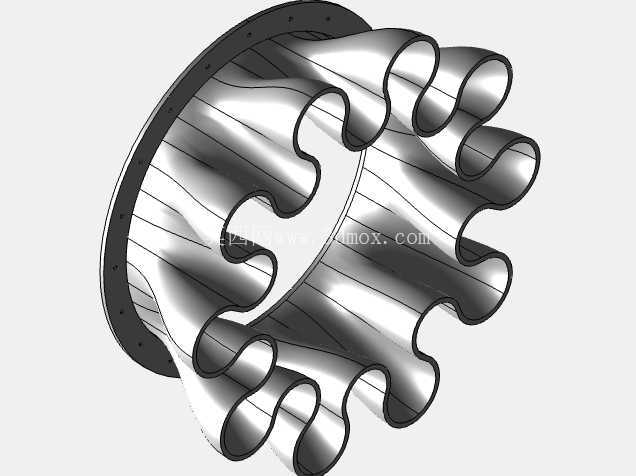

　　在做小型涡喷发动机的改型设计时，也可以参考该模型的结构比例，调整压气机级数、涡轮叶片角度、燃烧室容积等参数，快速验证不同结构方案的布局合理性，避免在初始设计阶段出现部件干涉、流道设计不合理的问题。模型中各叶片的叶型角度、安装位置都符合常规涡喷发动机的设计规范，进气锥的曲面弧度匹配亚音速进气的整流需求，尾喷管的收敛角度也符合排气加速的设计要求，机匣外部的附件安装位置虽然做了简化处理，但核心流道的结构比例完全参照实际工作原理搭建，能准确反映各部件之间的气动关联与机械连接关系。
