俄标多针矩形电连接器插座结构设计

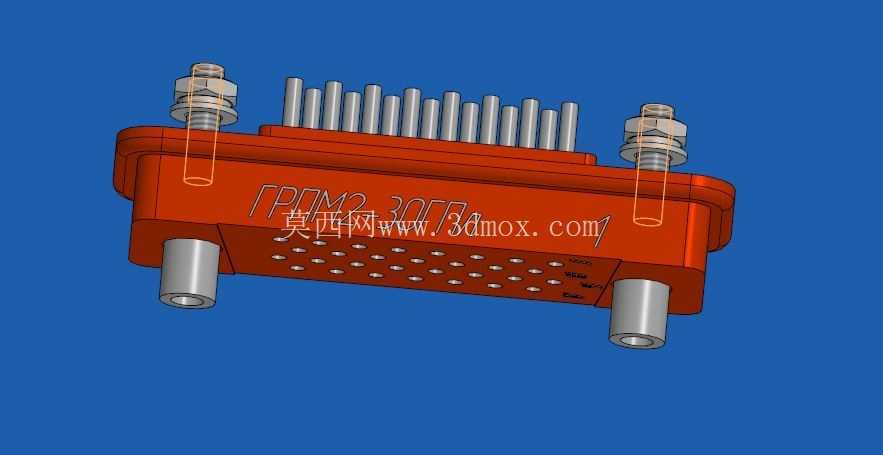

　　这款多针矩形电连接器插座，主要面向工业控制、航空机载、通讯机柜内部的板间或线缆间信号传输场景，在强振动、温差波动大的严苛安装环境下，可实现多路低频信号的稳定导通，避免传统焊接式接线在设备运维中拆装繁琐、接触不良的问题。从结构设计逻辑来看，整体采用绝缘基座加接触插针的组合架构，基座选用耐温绝缘工程塑料压铸成型，表面做哑光防滑处理，既可以保证相邻插针之间的绝缘耐压性能，也能在插拔过程中承受足够的机械应力，不会出现基座开裂、插针偏移的问题。接触插针采用黄铜基材表面镀硬金处理，插针排布按照等间距矩阵布局，每根插针的同轴度控制在0.02mm以内，保证公母头对插时每一路信号都能可靠接触，接触电阻控制在毫欧级，避免信号传输过程中的衰减。

　　基座两侧设计有带锁紧螺母的固定螺柱，安装时可穿过安装面板的对应通孔，通过螺母锁紧实现插座本体在面板上的刚性固定，螺柱长度适配常规2-4mm厚度的设备面板，安装后插座本体与面板贴合面无明显缝隙，可阻挡部分粉尘进入设备内部。基座下方设置的两个定位导向柱，直径大于信号插针，在公母头对插过程中先进入公头对应的导向孔，实现粗定位，避免插针对插时出现歪针、弯针的问题，导向柱的端面做倒角处理，降低对位难度，即使在设备内部视线受阻的安装场景下，也能快速完成对接。从安装边界尺寸来看，整体矩形基座的长宽尺寸适配标准机柜的安装开孔位，插针伸出基座端面的长度统一，保证对接后每根插针的插入深度一致，不会出现个别针接触不到位的情况。

　　锁紧螺柱的螺纹规格适配通用的公制防松螺母，不需要定制特殊紧固件，现场运维时可直接用常规工具完成拆装。在实际使用场景中，这类连接器多用于机载设备内部的信号转接、工业控制柜的IO模块接线、测试设备的信号引出端，相比圆形连接器，矩形结构的空间利用率更高，在相同安装面尺寸下可布置更多的信号通路，有效节省设备内部的安装空间。设计过程中针对插针的保持力做了专项优化，每根插针与绝缘基座之间采用过盈压装加倒刺卡扣结构，单根插针的轴向拉脱力满足行业标准要求，不会在插拔过程中出现插针被带出基座的故障。基座表面的标识刻印清晰，标注了产品型号与对位标记，安装时可通过标记快速确认安装方向，避免反插导致的插针弯折、信号接反问题。

　　绝缘基座的边缘全部做圆角过渡处理，没有尖锐棱角，在装配过程中不会划伤操作人员的手部，也不会割伤连接线缆的绝缘层。两侧的锁紧结构在对接完成后可通过螺母锁紧公母头，在设备受到振动冲击时不会出现松脱断开的情况，保证信号传输的连续性。插针的端面做圆弧处理，对接时不会刮伤公头接触件的镀金层，提升连接器的整体插拔寿命，满足多次反复插拔的使用需求。
