俄标多针矩形电连接器插座结构

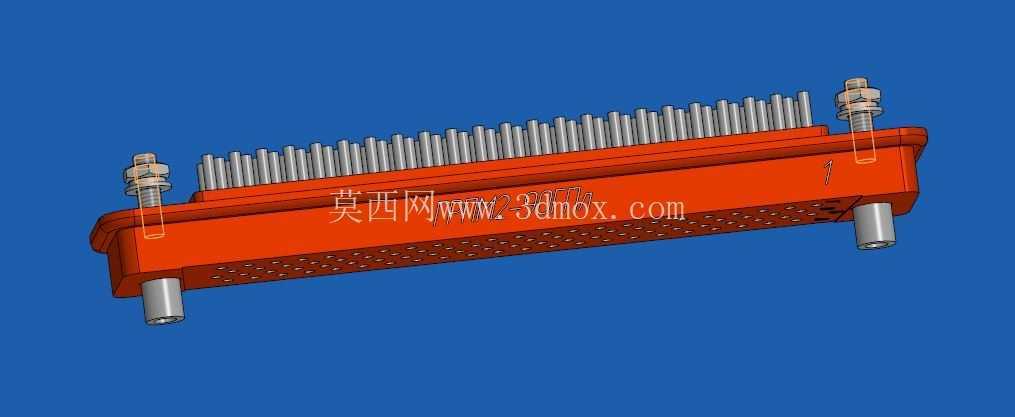

　　这款多针矩形电连接器插座，主要面向工业电气柜内部布线、重型机电设备信号传输、轨道交通车载电气互联这类对连接可靠性要求严苛的场景，在强振动、存在温差变化的工业环境里，承担多回路控制信号与小功率电源的并行传输任务，替代零散的单芯接线端子，大幅缩减设备内部布线的装配工时，同时降低错接、松脱的故障概率。从结构设计逻辑来看，整体采用长条形矩形布局，是为了适配设备面板上狭长的安装空间，相比圆形连接器，同针数下矩形结构的横向占用空间更小，能在有限的面板宽度内布置更多接触针位，这款产品的接触针采用双排等间距排布，针体伸出壳体的长度经过精确计算，既保证与适配插头插合时的接触深度足够，又不会因为针体过长在装配过程中出现弯折变形。壳体采用压铸工艺成型，橙色的绝缘壳体既具备足够的结构强度，能承受插合时的侧向挤压力，又能实现各接触针之间的电气绝缘，避免相邻针位之间出现爬电、击穿问题。壳体两端设计的带锁紧螺栓的安装柱，是整个结构的安装基准，安装时先将插座嵌入设备面板的对应开孔，两端的金属定位柱先卡入面板的定位孔实现预定位，再拧紧锁紧螺栓就能完成固定，这种定位+锁紧的结构，能避免插座在长期振动环境下出现移位，保证插合面的平行度，防止单针接触不良。

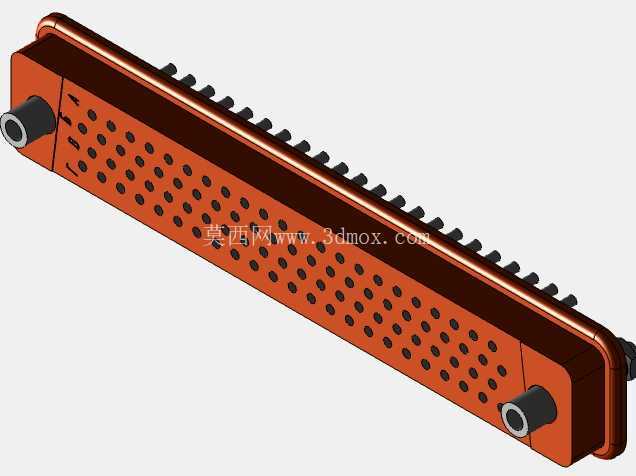

　　接触针采用圆柱形铜质基材，表面做镀覆处理，降低接触电阻，同时提升抗氧化能力，每根针体与壳体内部的固定孔采用过盈压装工艺装配，保证针体的位置度公差控制在合理范围内，插合时每根针都能顺利进入插头对应的接触簧片内，不会出现顶针、弯针问题。壳体底部的密集小孔是接线端的过孔，每根接触针的尾部都对应一个过孔，现场接线时可以直接将导线剥头后插入孔内完成压接或者焊接，不需要额外的转接端子，进一步压缩装配后的整体高度，适配设备内部狭小的布线空间。

　　在安装边界设计上，这款插座的安装孔距、壳体外形尺寸、插合面的凸起高度都经过严格校核，安装后壳体突出面板的高度控制在合理范围，不会和周边的其他电气元件产生干涉，两端的锁紧螺栓采用标准螺纹规格，现场安装不需要特制工具，用普通扳手就能完成锁紧操作，螺栓的行程经过设计，拧紧后既能提供足够的锁紧力防止插头松脱，又不会因为行程过大压裂壳体。从实际使用的角度出发，这种多针矩形连接器的设计，充分考虑了工业现场的装配和维护需求，插合时两端的定位柱能起到导向作用，即使在视线不佳的设备内部布线场景，也能快速完成插头与插座的对位，避免盲插时损坏接触针。

　　壳体的绝缘材质选用耐温范围适配工业环境的工程材料，在设备运行产生的持续温升环境下，不会出现材质软化、绝缘性能下降的问题，同时具备一定的耐油污、耐潮湿性能，能适应车间内的复杂工况。接触针的排布间距经过电气间隙校核，在额定工作电压下，相邻针位之间的爬电距离满足安全规范要求，即使在湿度较高的环境下，也不会出现相邻回路之间的漏电问题。整体结构没有多余的冗余设计，每一处结构都服务于可靠连接、便捷装配的核心需求，压铸壳体的加强筋布置在受力集中的安装柱位置，既提升了壳体的抗冲击能力，又不会过度增加整体重量，适合在机载、车载这类对重量有一定要求的移动设备上使用。
