带电位器的LED调光驱动控制板设计

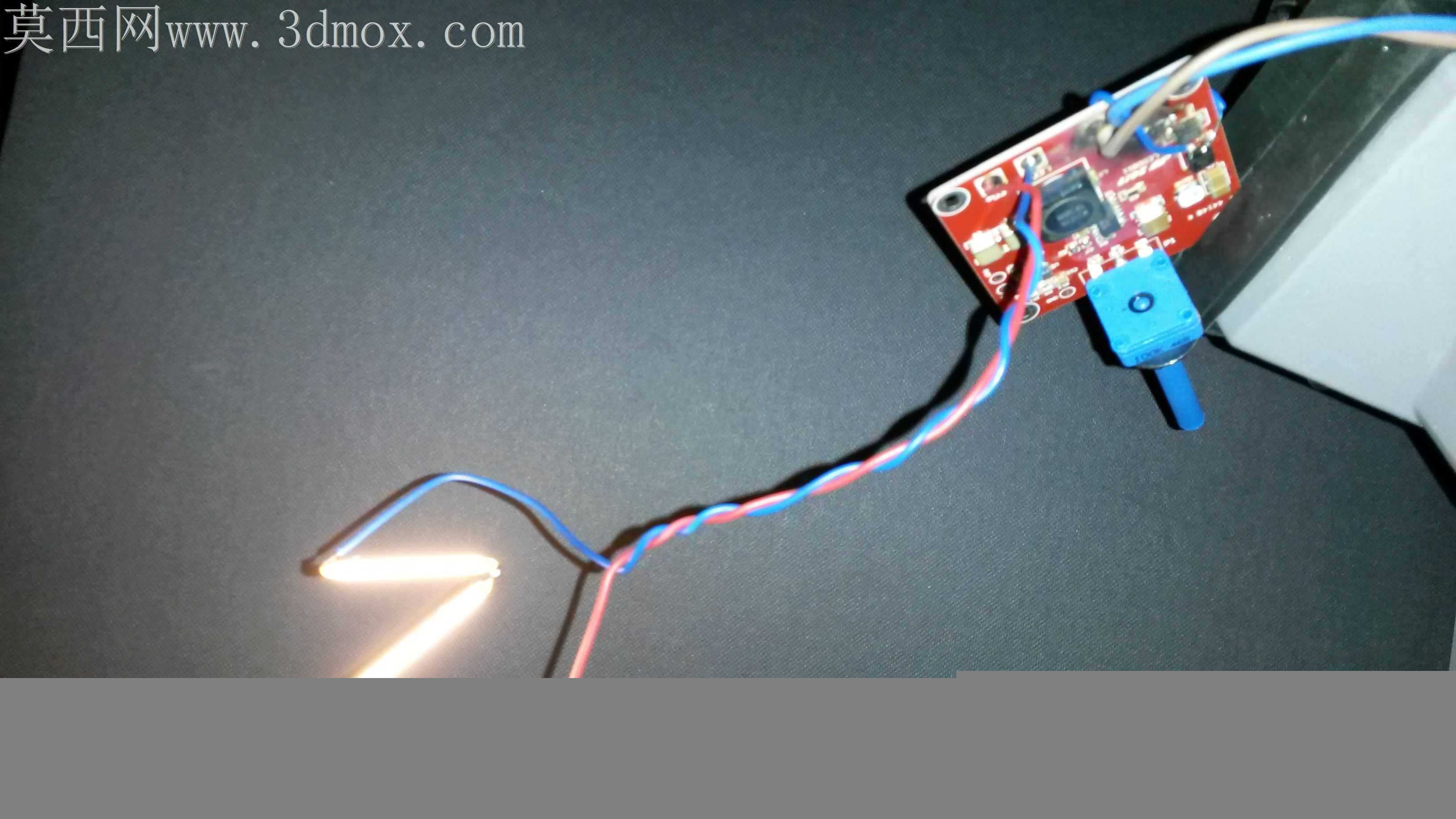

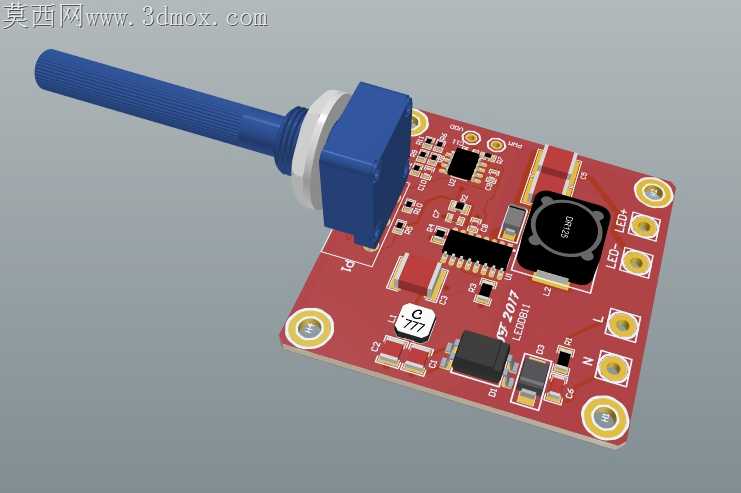

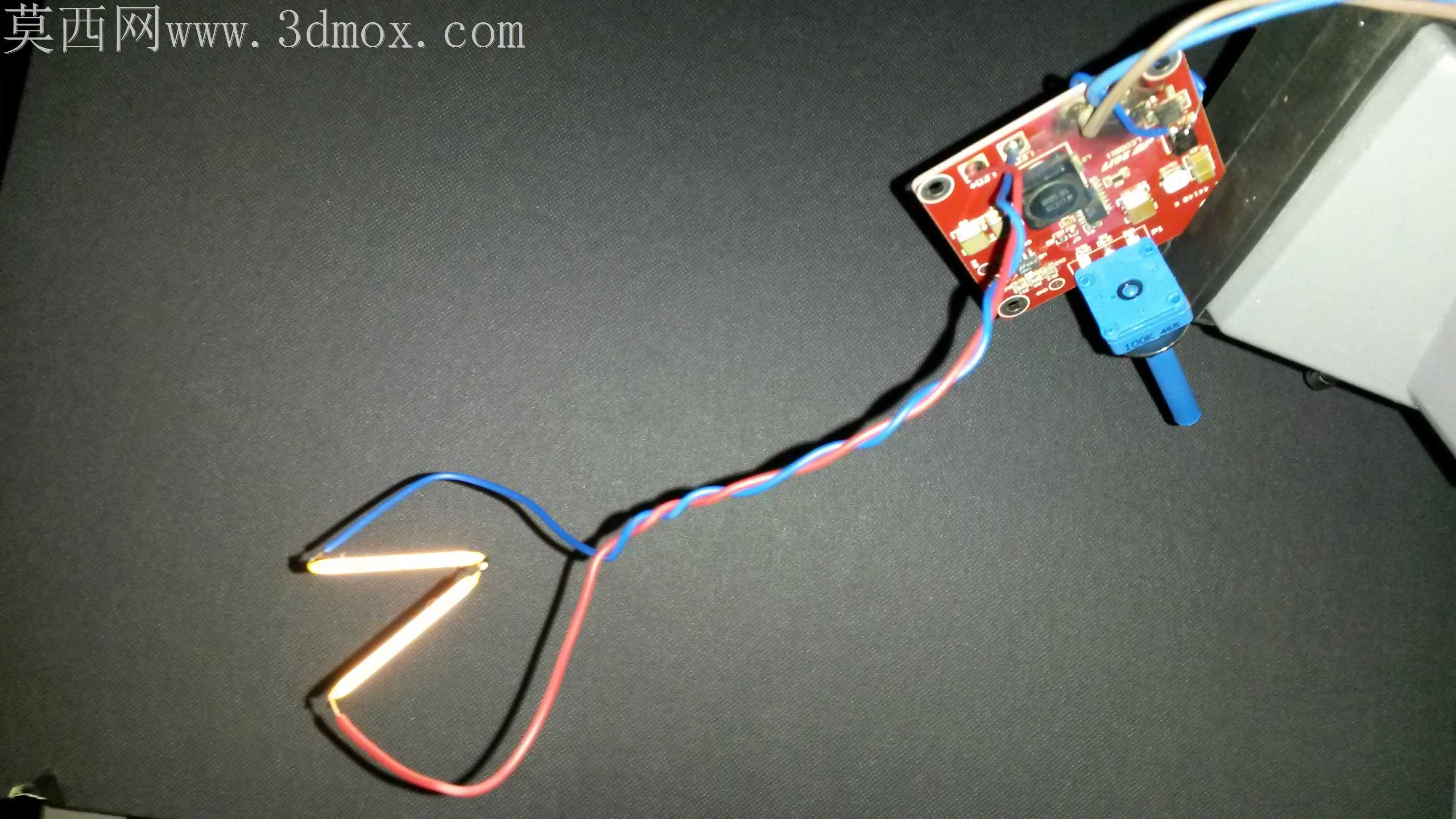

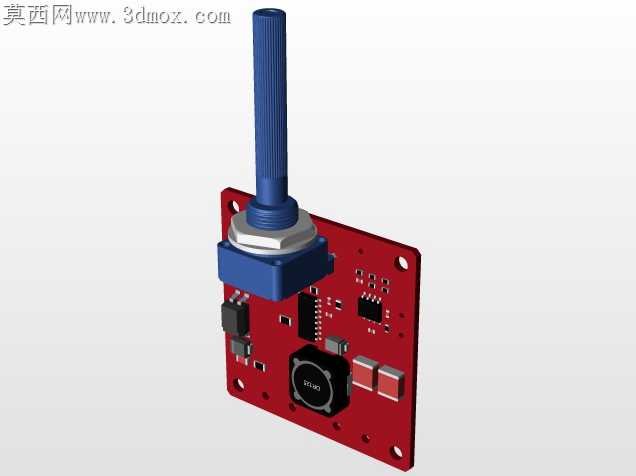

小功率LED调光驱动板的量产加工环节，电位器与板体的连接可靠性一直是返修率居高不下的痛点，这款驱动板的结构设计恰好针对这类现场问题做了针对性的适配调整。电位器的蓝色塑壳基座没有直接悬空搭在焊盘旁，基座底部预留了0.3mm的贴合间隙，刚好适配波峰焊时助焊剂的流动厚度，不会出现塑壳被高温焊锡烫变形、导致旋钮轴卡滞的问题。长旋钮轴的根部做了一圈滚花防滑结构，对应的板边位置特意留了半圆形的避让缺口，装配时轴体可以直接卡入定位，不需要额外手扶对位，能把单块板的装配工时压缩近两秒，批量生产时的效率提升十分可观。

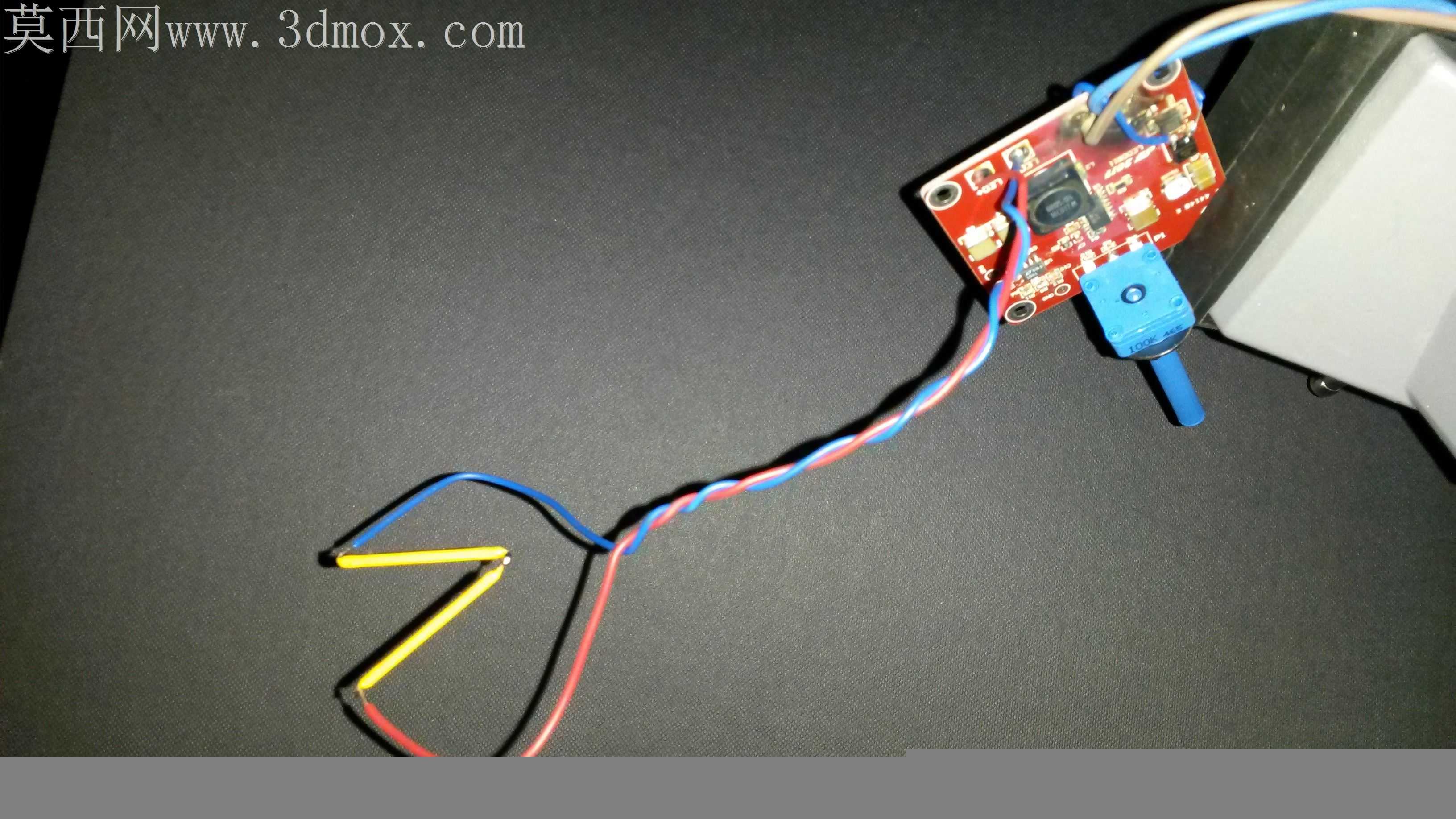

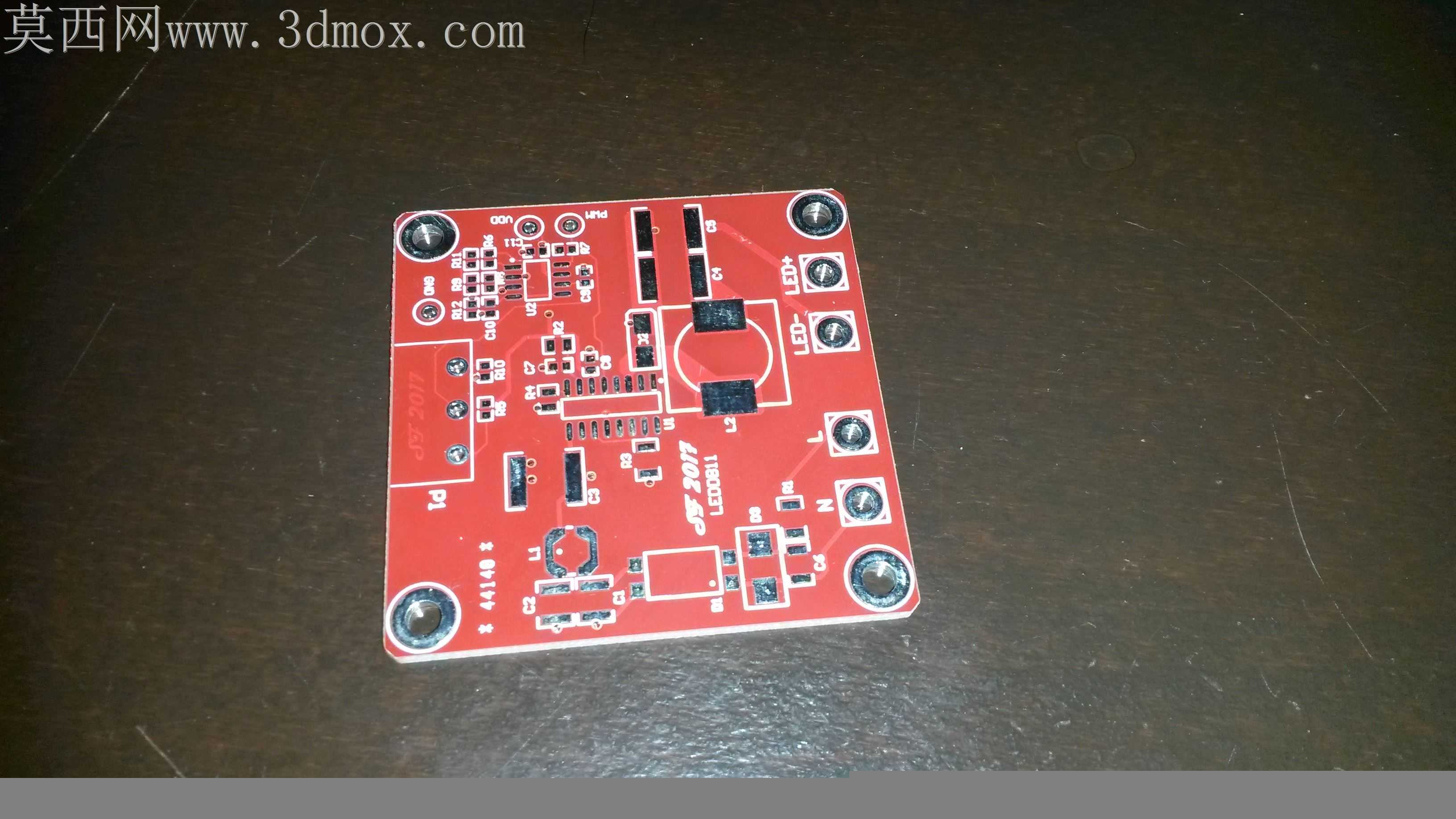

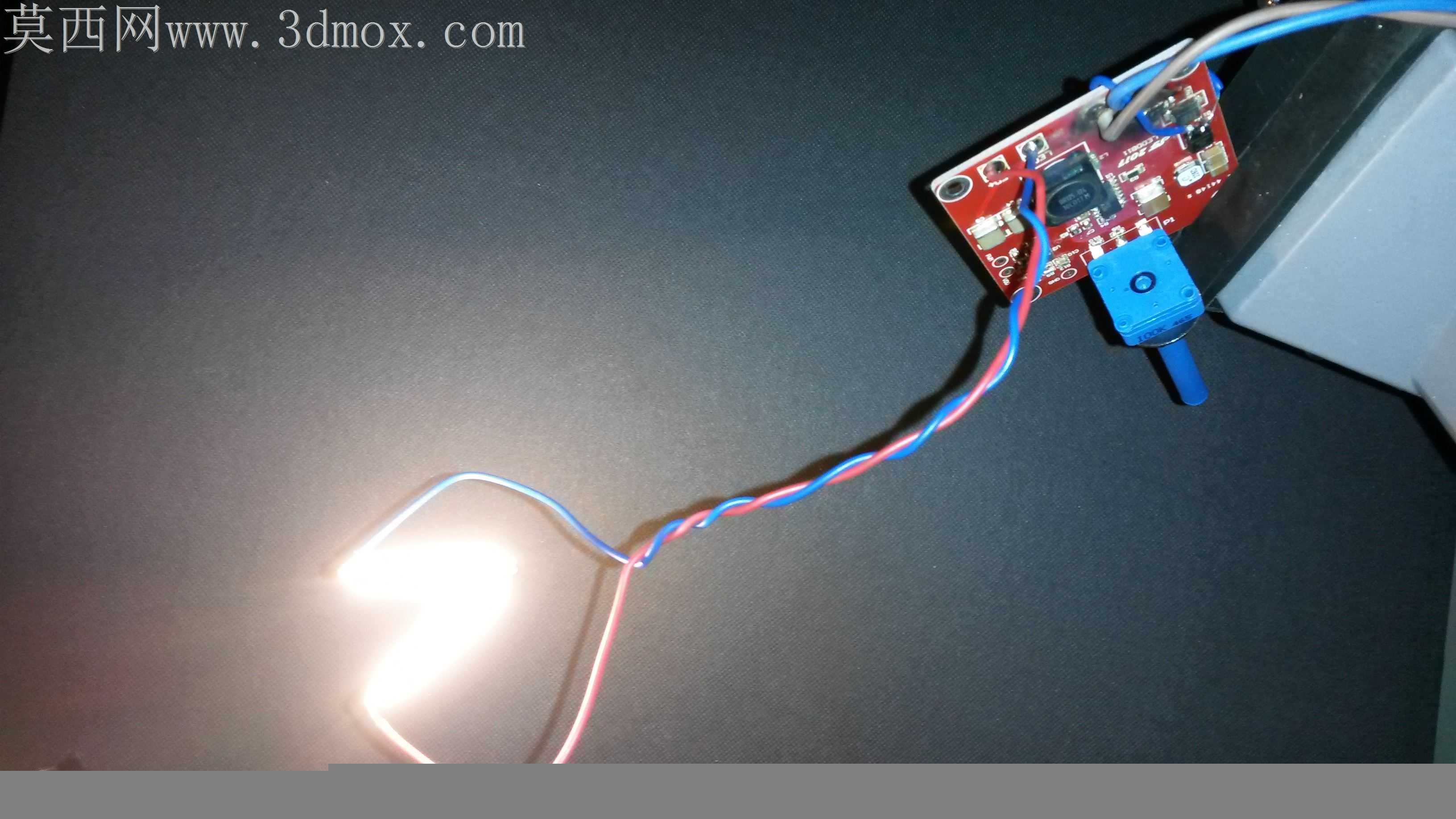

板上的功率电感特意选了屏蔽式封装，位置摆放在距离电位器引脚8mm的位置，既避开了旋钮轴的旋转干涉范围，也不会让电感工作时的漏磁干扰到电位器的碳膜阻值输出，避免调光时出现灯光闪烁的问题。四个安装孔周围都做了露铜环设计，沉头螺丝锁紧时不会刮伤阻焊层，露铜区域的宽度刚好匹配M2螺丝的垫片尺寸，锁附后板体的接地连续性更好，能降低外接电源带来的纹波干扰。板边的接线焊盘做了加长处理，焊盘边缘延伸到距板边1.2mm的位置，手工焊接外接线时不用把烙铁头探到板体内部，不会误烫周边的贴片阻容元件。

贴片元件的排布特意顺着回流焊的传送带方向做了对齐，大尺寸的电解电容、功率管都放在同一条轴线上，过炉时不会因为元件两端受热不均出现立碑缺陷。电位器的三个引脚焊盘做了加大处理，每个焊盘的宽度比常规贴片焊盘宽0.4mm，手工补焊时更容易上锡，也能承受旋钮反复旋转带来的应力拉扯，不会出现焊盘脱落的问题。板上的丝印标识特意避开了元件的安装区域，元件贴装完成后依然能清晰看到每个接口的功能标注，后期维修检测时不用反复对照原理图找点位。调光控制芯片放在板体中心位置，周边的走线长度都控制在5mm以内，信号传输的延迟更低，调光的线性度更好，旋转电位器时灯光亮度变化均匀，不会出现突然跳变的卡顿感。
