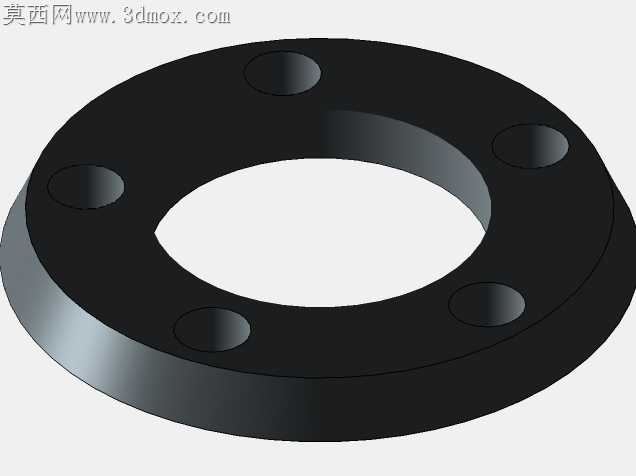

适配15mm带宽的凯格尔轮毂HTD同步带轮

小规格同步带轮的同轴度偏差一直是皮带传动系统的隐性损耗源，尤其适配电动滑板类凯格尔轮毂的窄幅带轮，一旦内孔与带齿节圆的同轴度超差0.02mm，高速运转时就会出现皮带周期性跳齿、侧边偏磨的问题，这套带轮的结构设计完全围绕加工适配的核心需求做了细节取舍。带轮的内孔没有做多余的键槽结构，直接采用光孔紧配的安装方式，对应轮毂轴的公差带选了H7/p6的过盈配合区间，既省去了键连接带来的动平衡校准成本，也避免了键槽尖角处的应力集中，毕竟这类滑板用带轮的额定扭矩不大，过盈配合的静摩擦力完全可以覆盖传动需求，不会出现轴孔打滑的问题。带轮的齿形采用标准HTD-5M圆弧齿廓，齿顶特意做了0.1mm的倒角处理，不是为了外观好看，是CNC车削加工时能避免刀尖在齿顶留下接刀毛刺，装配时也不会刮伤同步带的齿面橡胶层，延长皮带使用寿命。带轮的轮缘宽度严格卡15mm皮带的适配尺寸，两侧挡边的高度比带齿顶面高出1.2mm，这个高度是经过实际跑合验证的，既不会因为挡边过低导致皮带运转时脱出，也不会因为挡边过高蹭到皮带侧边的加强纤维层，很多自制带轮容易忽略这个细节，跑个几十公里皮带侧边就磨得起毛断裂。带轮的外圆柱面没有做多余的减重槽，实心结构的刚性更好，CNC加工时一次装夹就能完成内孔、外圆、齿形的全部车削工序，不用二次装夹找正，能把加工后的端面跳动控制在0.01mm以内，高速转动时不会出现周期性的径向窜动。内孔的入口处做了30度的导向倒角，压装到轮毂轴上时能自动导正，不会因为硬压导致内孔刮伤或者带轮整体偏斜，压装到位后带轮的端面和轮毂轴的定位台阶完全贴合，不需要额外加调整垫片就能保证带轮的轴向定位精度。带轮的材质选用常用的45号钢即可，表面做发黑处理就能满足日常使用的防锈需求，不需要做额外的镀镍或者阳极氧化，毕竟这类传动件藏在轮毂内部，不会暴露在外接触腐蚀性介质，过高的表面处理反而会增加不必要的加工成本。齿面的粗糙度控制在Ra1.6就足够，太光滑的齿面反而会降低和皮带齿面的摩擦力，容易出现打滑丢转的问题，太粗糙又会加速皮带齿面的磨损，这个粗糙度区间是传动效率和使用寿命的最优平衡点。
