三角框架仿生步行机械结构设计

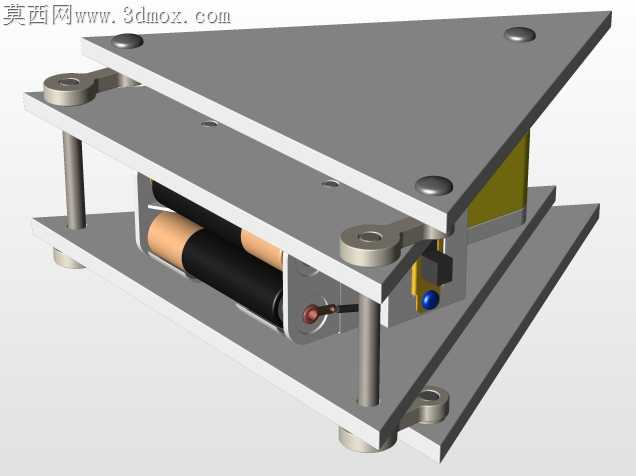

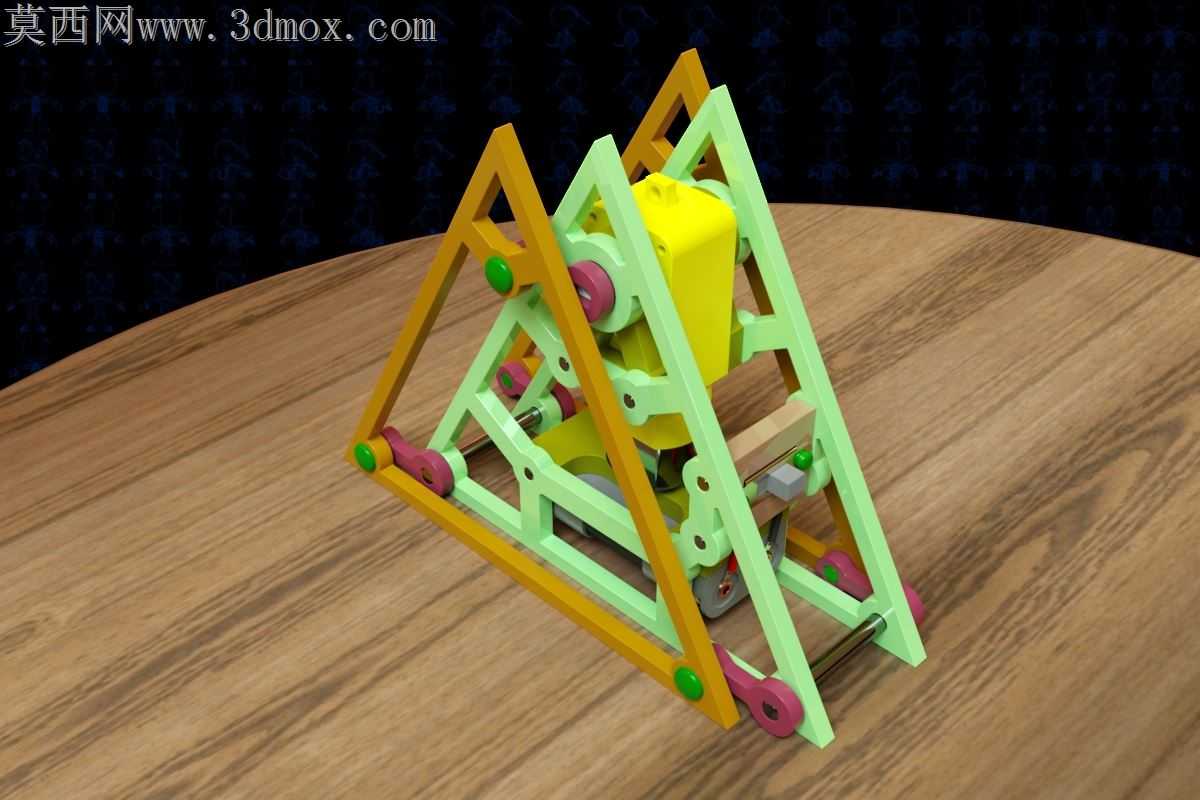

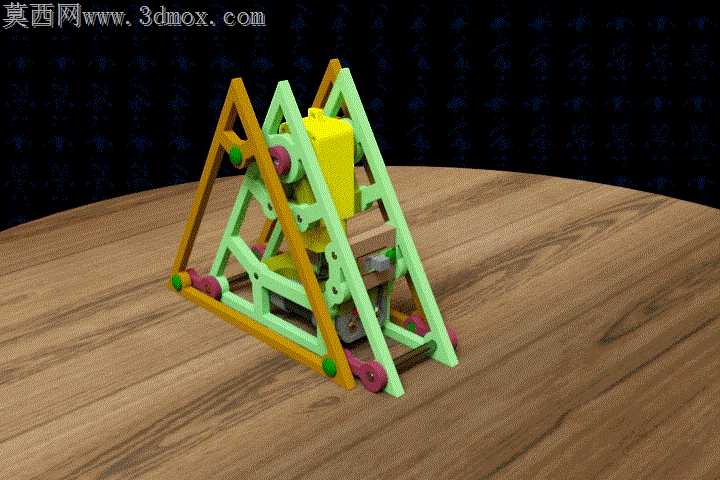

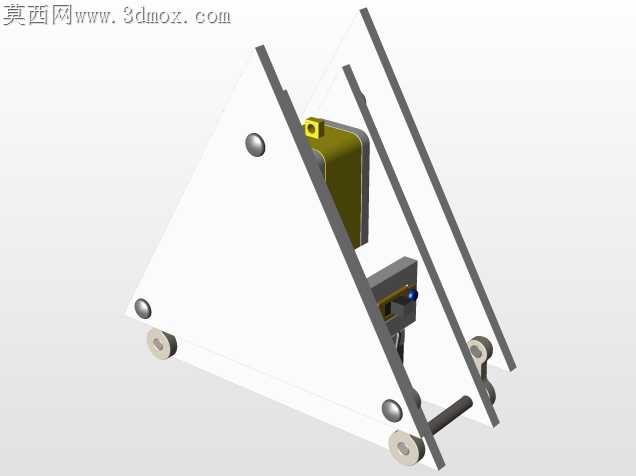

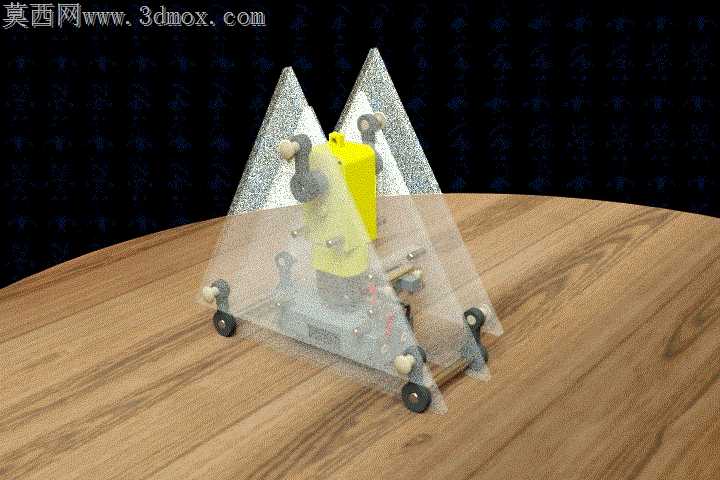

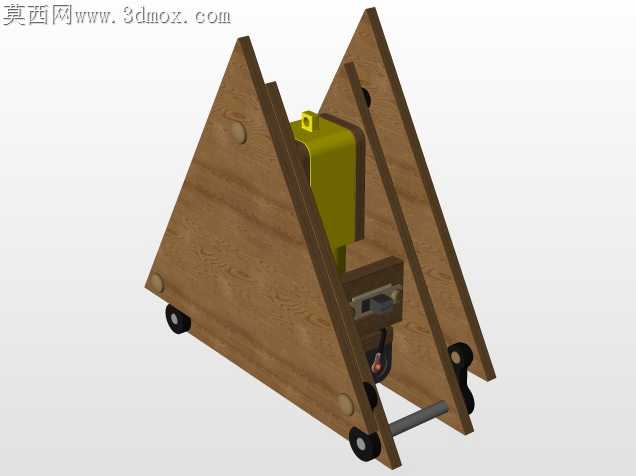

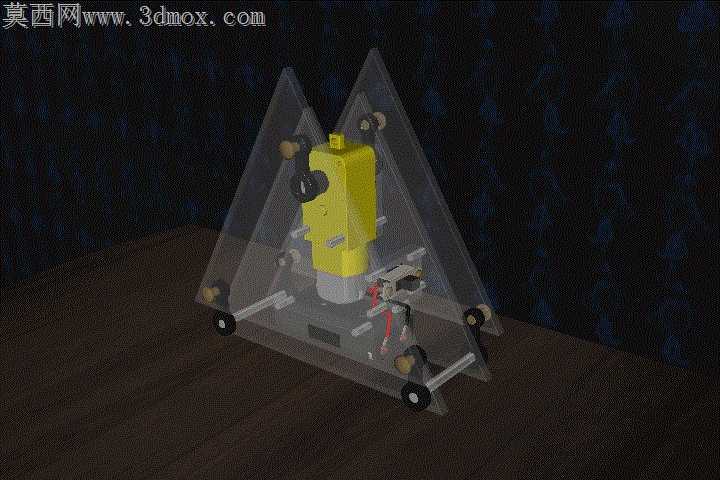

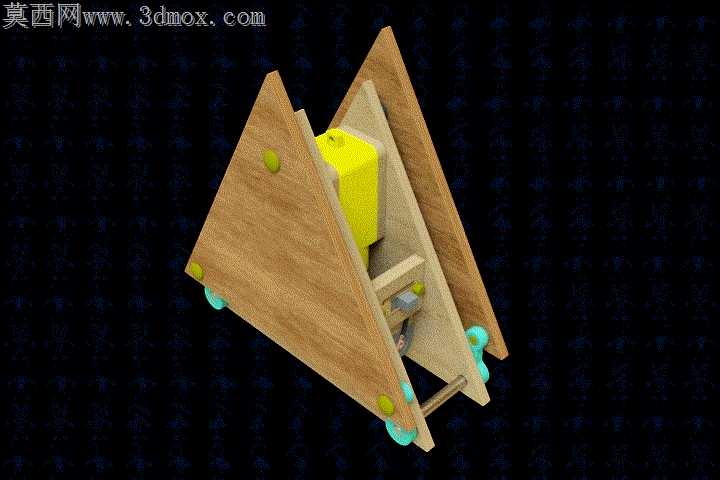

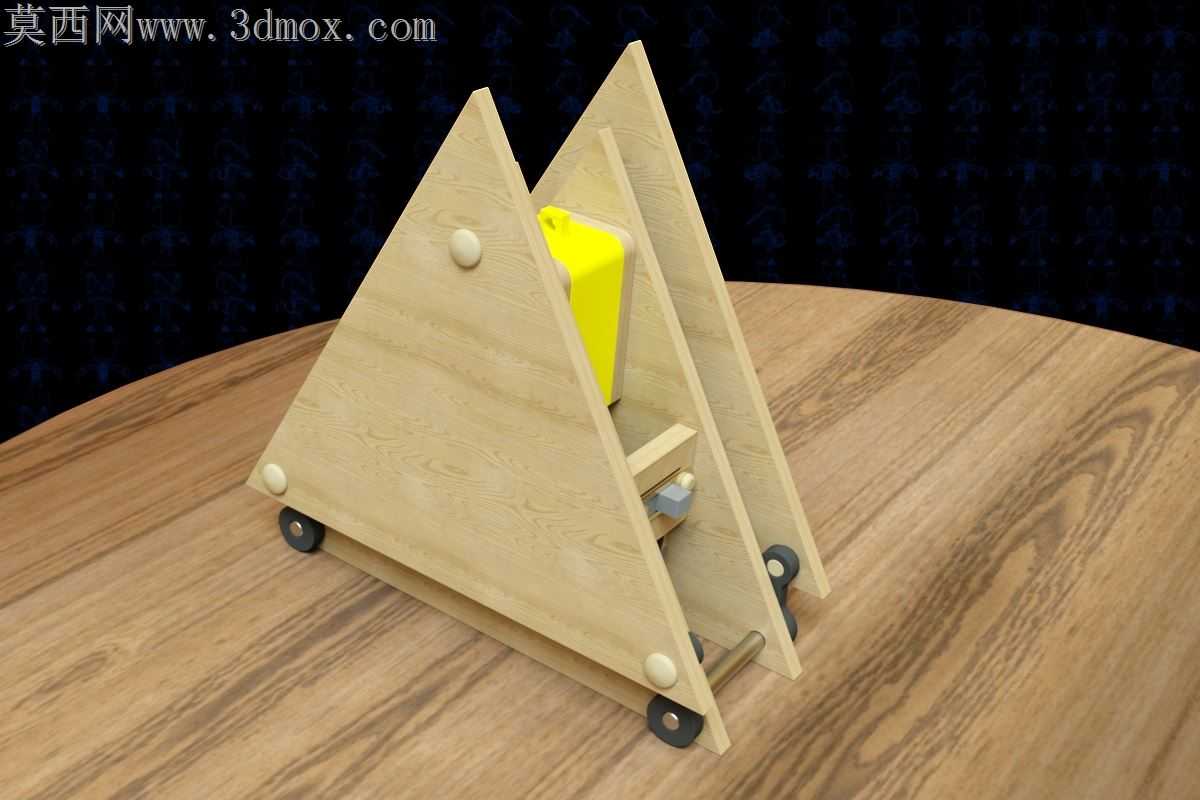

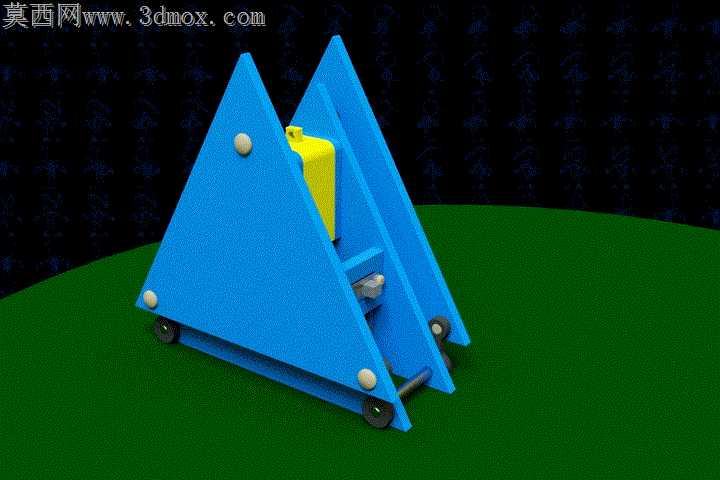

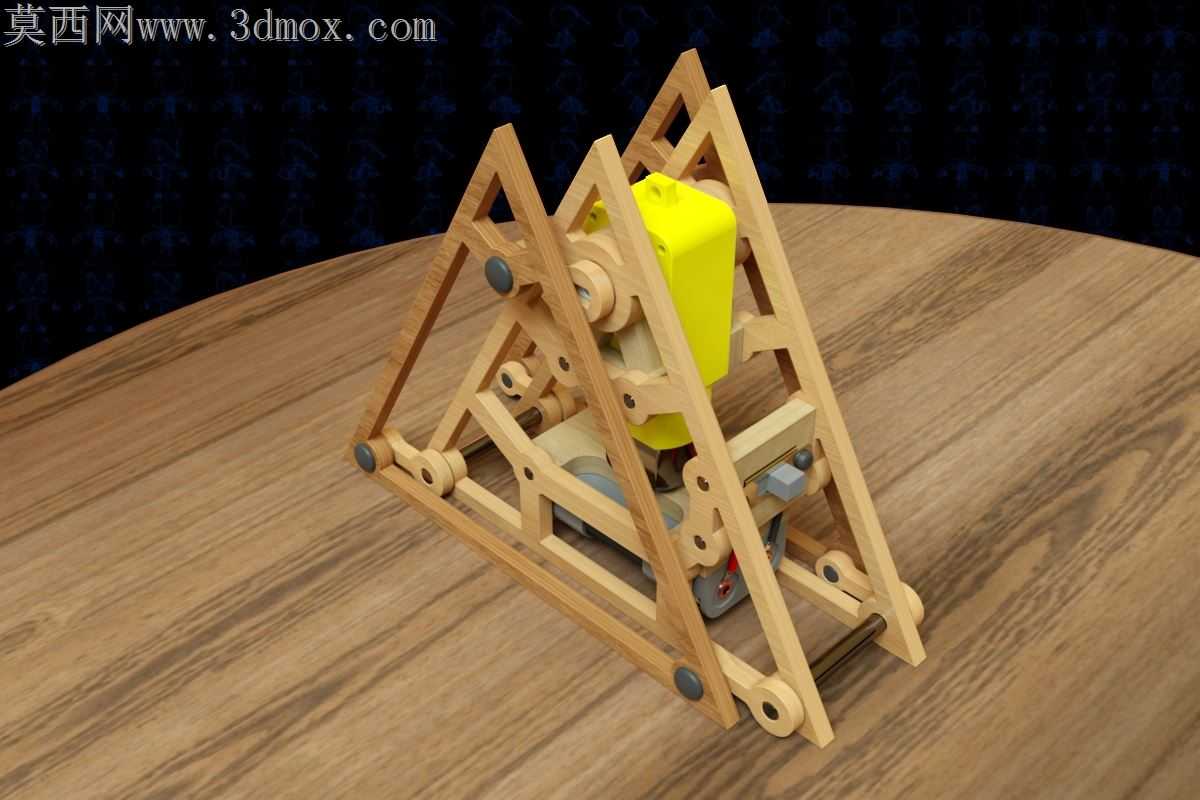

木质杆件与3D打印塑料件混搭的步行机构，最容易在落地承重时出现三角框架形变错位的问题，这款步行机的结构设计刚好针对这类加工装配痛点做了针对性优化。外侧三角支撑的杆件衔接处没有采用常见的直角拼接，而是把斜向杆件的端部做了圆弧过渡切角，既避免了木质杆件加工时直角端头易崩边的问题，又能让塑料连接座的包覆面贴合更紧密，不会因为木质件的加工公差出现装配后框架歪斜的情况。底部行走轮的安装座没有直接固定在三角框架的底杆上，而是通过一组短连杆和中部的传动曲柄联动，轮座和框架之间预留了0.2mm的活动间隙，哪怕木质杆件因为环境湿度出现轻微胀缩，也不会卡滞轮组的摆动行程。中部的黄色传动盒是整个机构的动力核心，盒体和两侧浅绿色连杆架的连接采用了嵌入式定位柱加侧面锁付的结构，不需要额外做定位治具，装配时直接把定位柱卡入连杆架的对应孔位就能保证传动齿轮和曲柄的同轴度，能把装配公差控制在0.1mm以内，避免传动过程中出现齿轮打齿、曲柄卡滞的问题。三角框架的顶角位置特意加了绿色的塑料防撞堵头，既可以遮挡木质杆件切割后留下的粗糙端面，又能在机构意外倾倒时缓冲冲击力，不会摔裂木质框架的拼接处。传动连杆和轮组的连接销轴两端都做了滚花处理，压入塑料件的安装孔后不会因为反复摆动出现销轴松脱的情况，不需要额外加卡簧或者点胶固定，能减少装配工序和零件数量。浅绿色的连杆架上特意做了多处镂空减重槽，在不降低结构强度的前提下能减轻整体重量，让机构行走时需要的驱动力更小，哪怕用小功率的减速电机也能驱动整套机构平稳行进。框架内侧还预留了电池和控制板的安装位，安装位的固定孔做了长槽设计，可以适配不同尺寸的微型控制板和电池，不需要额外修改结构就能完成电控部分的加装。所有塑料零件的拔模斜度都控制在1度以内，装配后不会出现明显的拼接缝隙，外观更规整，同时也能降低3D打印时的支撑用量，减少后期打磨处理的工作量。木质杆件的安装槽深度做了统一尺寸设计，加工时只需要用同一规格的铣刀就能完成所有槽位加工，不需要频繁换刀，能大幅降低木质零件的加工难度和出错概率。
