带Nano Bay适配器的ELRS高频头结构设计

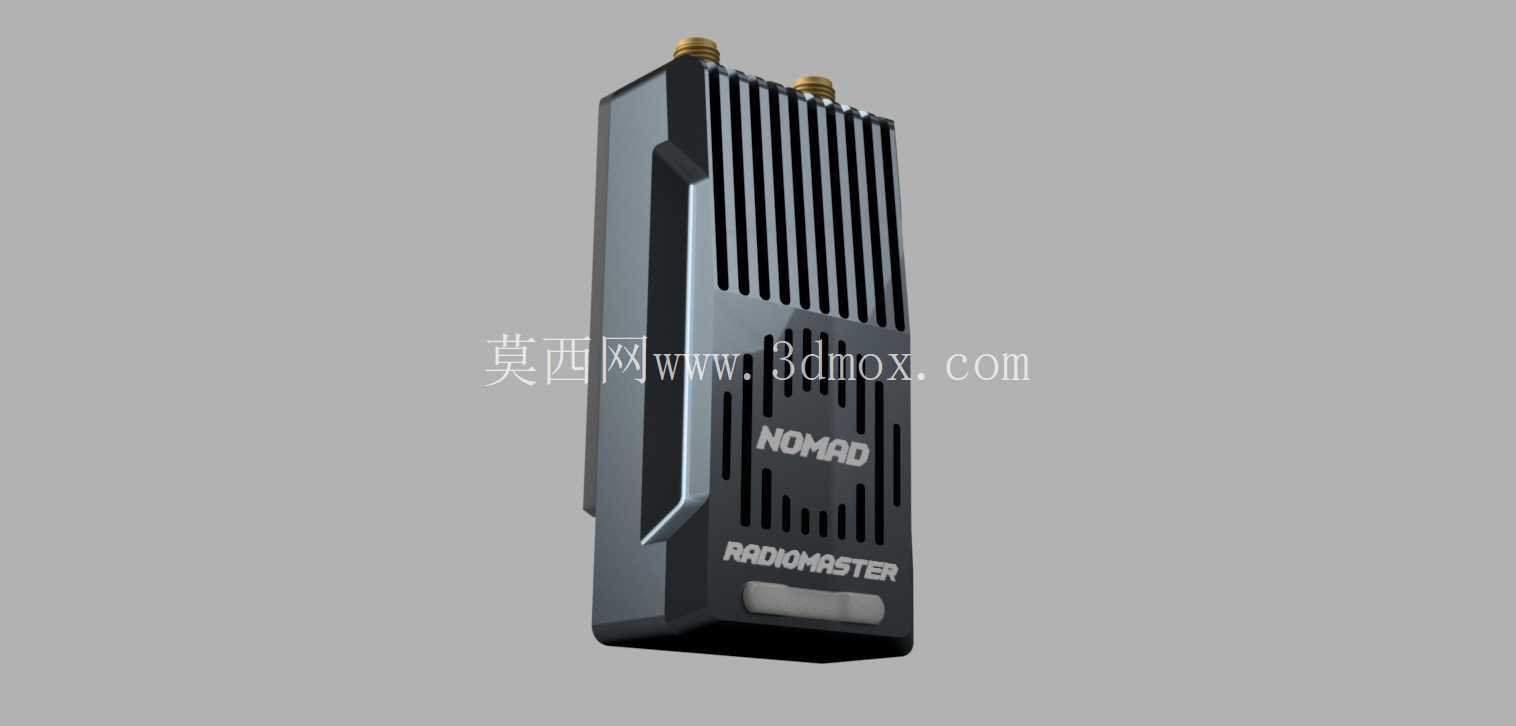

　　本次建模的对象是适配手持遥控器的外置射频发射模块，这类部件在航模、无人设备遥控链路里承担核心信号输出作用，日常作业中，不管是穿越机竞速、固定翼远航还是工业级无人车作业，外置高频头都能通过更高的发射功率、更优的射频链路设计，提升遥控信号的覆盖范围与抗干扰能力，解决内置射频模块功率不足、遮挡环境下信号丢包的痛点。从结构设计逻辑来看，整个模块采用一体化铝合金壳体作为主体框架，壳体表面排布的纵向通槽并非装饰结构，而是兼顾散热与减重的功能设计——射频功放芯片长时间满功率工作时会产生持续热量，纵向开槽既增大了壳体与空气的接触面积，形成自然对流的散热通道，又能在保证结构强度的前提下降低整体重量，避免给手持遥控器增加过多挂载负担。

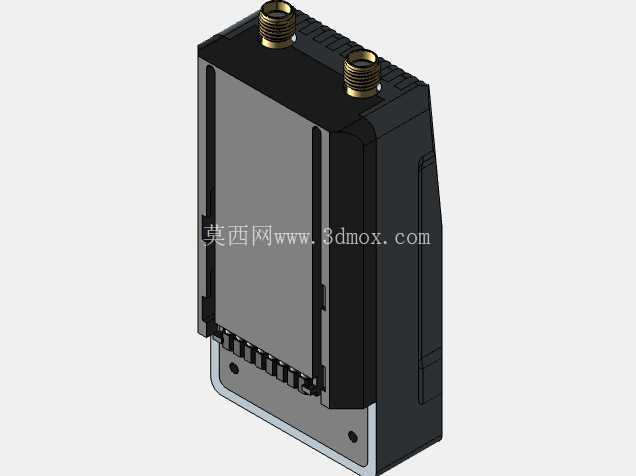

　　模块顶部预留的两个SMA天线接口，采用标准射频接头尺寸，可兼容不同增益的2.4G频段天线，接口位置做了凸台加厚处理，能承受日常插拔天线时的侧向应力，避免接头根部焊盘受力脱落。模块正面的标识区域采用下沉式丝印位设计，装配时可直接粘贴品牌标识铭牌，不会因为日常摩擦导致标识磨损脱落，侧面的内凹卡扣结构，是专门适配遥控器外置模块仓的安装位设计，卡扣的凸起高度、内凹深度都匹配主流遥控器模块仓的安装公差，插入后可实现无额外紧固件的快速固定，同时保证壳体与模块仓内壁贴合紧密，避免飞行过程中出现松动移位。

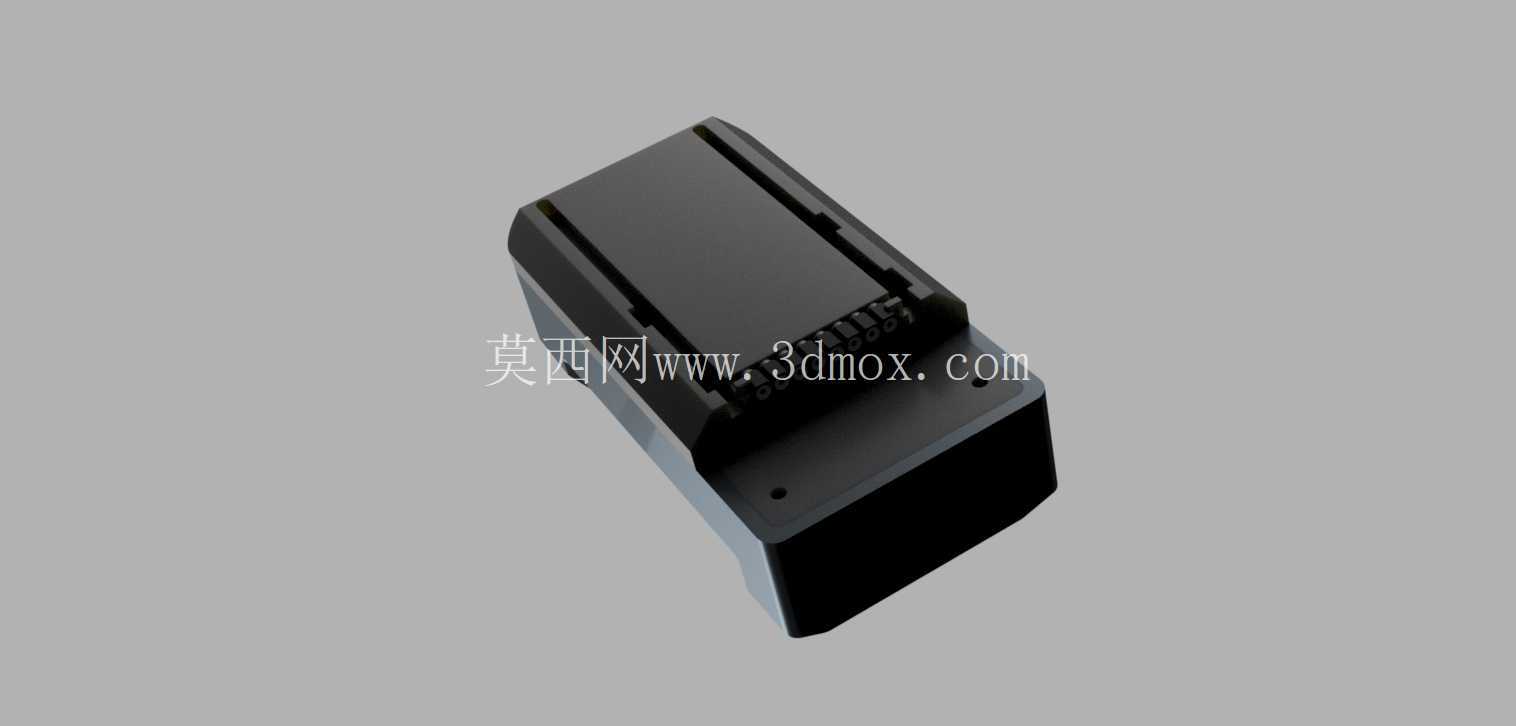

　　模块底部的接口区域，做了阶梯式让位设计，插入遥控器模块仓时不会挤压仓内的排针与连接排线，接口的引脚排布完全匹配标准ELRS高频头的通信协议定义，可直接兼容支持外置模块的主流遥控设备，无需额外改装转接。建模过程中，对模块的安装边界做了重点校核：整体长度控制在不超出遥控器握持区域的范围内，安装后不会干扰操作者握持遥控器的手部动作，宽度方向与模块仓内壁保留0.1mm的装配间隙，既保证插拔顺畅，又不会出现旷量晃动；壳体壁厚统一设置为1.2mm，兼顾压铸成型的工艺要求与结构抗摔性能，日常使用中从桌面高度坠落不会出现壳体开裂的问题。

　　散热槽的宽度设置为2mm，槽间筋位厚度1mm，既保证散热通风效率，又能避免异物直接进入壳体内部触碰内部电路板，槽体边缘做了0.2mm的倒角处理，不会出现锐边割手的问题。模块内部的腔体预留了足够的电路板安装空间，可容纳功放芯片、主控板、射频匹配电路等核心元器件，腔体内部的定位柱高度与电路板安装孔位完全匹配，装配时电路板可直接卡在定位柱上，通过热熔柱固定即可，无需额外螺丝紧固，提升装配效率。天线接口的同轴度公差控制在0.05mm以内，保证天线安装后与壳体保持垂直，避免因为接口歪斜导致天线方向图偏移，影响信号发射效果。侧面的防滑纹理区域，做了细微的凸点设计，插拔模块时可增加手指与壳体的摩擦力，即使手部出汗也能顺利插拔，不会出现打滑的情况。这类外置射频模块的设计核心，是在有限的体积内平衡散热性能、结构强度、安装兼容性与重量控制，建模时所有尺寸都参考实物测绘结果，虽然部分细节尺寸存在小幅公差，但完全可以满足手持遥控器改装、结构适配验证、配套外壳设计等场景的使用需求，不管是用于个人DIY遥控器改装，还是工业级遥控设备的结构选型参考，都能提供准确的结构参照。
