ICOM HM-176手持通讯麦克风结构设计

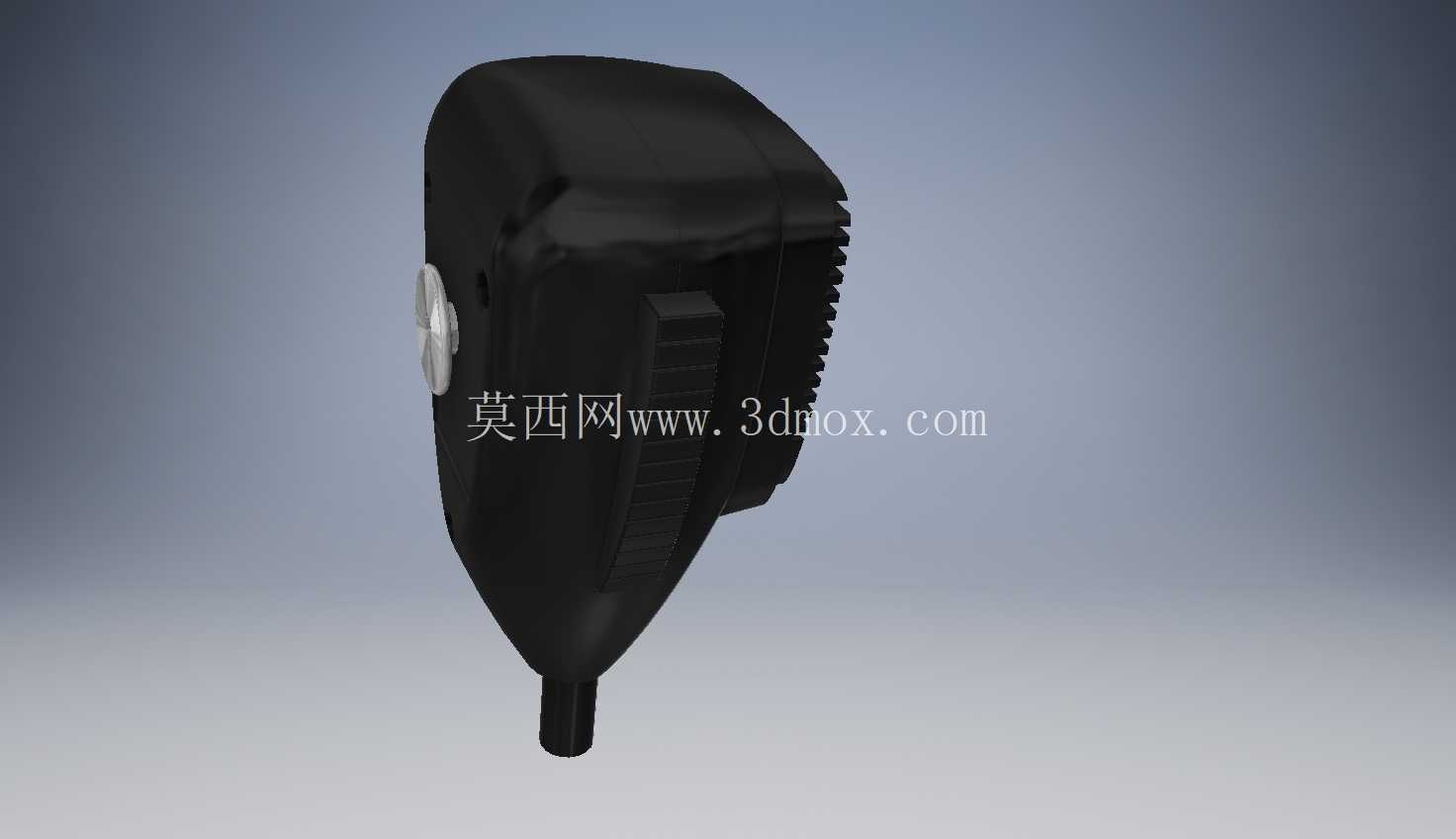

　　这款手持通讯麦克风是适配车载及固定式电台的语音交互终端，在业余无线电通讯、应急调度、港口作业指挥、工地现场通讯等场景中承担语音采集与发射的核心功能，操作人员单手握持即可完成通话触发、语音拾取的全流程操作，无需额外调整电台主机位置，大幅提升移动作业时的通讯效率。从结构设计来看，整体壳体采用符合人体工学的水滴形轮廓，握持段做了内收弧面处理，贴合手掌自然弯曲的形态，长时间握持不会产生硌手的不适感，壳体外侧的背夹结构采用弹性悬臂设计，可夹持在工作服肩带、腰带或者设备挂带上，避免作业过程中设备滑落，背夹的开合角度预留了15度的弹性余量，适配不同厚度的织物与挂装基座。

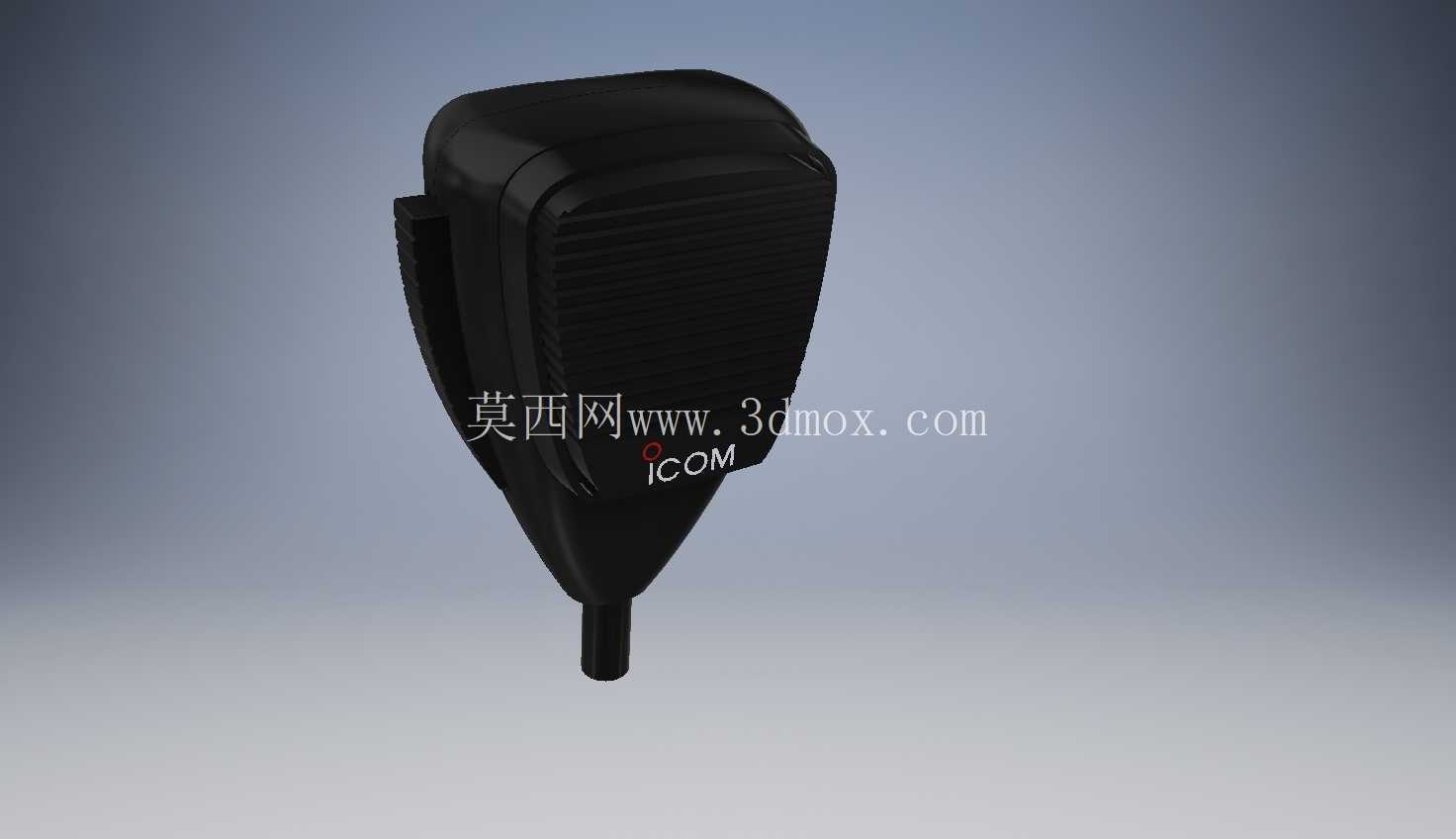

　　正面的拾音区域做了格栅式凹陷设计，格栅条的间距控制在1.2mm，既可以阻挡外界的灰尘、飞溅的碎屑直接接触内部拾音咪头，又不会对声波传递造成明显的衰减，格栅下方的腔体做了阶梯式导音结构，能够减少手持时壳体共振带来的杂音，提升语音拾取的清晰度。尾部的出线位置做了锥形应力释放结构，线缆与壳体衔接处的橡胶护套长度达到22mm，可承受超过10000次的弯折测试，避免日常使用中线缆根部断裂导致的接触不良问题，出线口的内孔做了密封槽设计，装配时配合O型密封圈可实现基础的防泼溅能力，适配户外雨天、多粉尘的作业环境。

　　从安装边界来看，设备整体最大宽度为62mm，最大厚度为38mm，不含线缆的整体长度为115mm，握持段的最小周长为160mm，适配绝大多数成年使用者的手掌尺寸，背夹的夹持面做了防滑齿纹，挂装后可承受5N的纵向拉力不滑落，设备侧面的PTT按键突出壳体表面2.5mm，按键的触发力度设置在12N，既可以避免误触，又能保证戴薄劳保手套操作时可以清晰感知按键触发的反馈。内部结构设计上，壳体采用上下扣合的装配方式，扣合位设置了6处定位柱与卡扣，装配时无需额外打胶即可实现壳体的紧密贴合，内部的咪头固定位做了减震橡胶圈安装槽，可隔离壳体传递的振动噪音，PCB板的固定位预留了2mm的装配间隙，避免壳体受挤压时直接压迫电路板造成元器件损坏。

　　在实际使用场景中，这类手咪往往需要在嘈杂的工业环境下使用，因此拾音咪头的安装位置做了6度的倾斜角度，对准使用者握持时的嘴部方向，无需刻意调整手持角度即可获得最佳的拾音效果，壳体表面采用细磨砂的纹理处理，既可以减少手持时的指纹残留，又能提升握持时的摩擦力，沾有少量油污、汗液时也不会轻易打滑。设备的整体重量控制在120g以内，长时间挂在肩带上不会产生明显的坠感，适合长时间户外作业的使用需求，壳体的边角全部做了R3以上的圆角处理，避免磕碰时对使用者造成划伤，同时也能提升壳体的抗冲击能力，从1.2m高度自由跌落至水泥地面时，壳体不会出现开裂、卡扣松脱的问题。
