Spektrum70安培航模无刷电调结构设计

航模动力系统里，无刷电调承担着电池输出到电机之间的功率调节核心作用，这款适配3S-4S锂聚合物电池的70安培规格无刷电调，主要面向固定翼、中小型穿越机、1/10比例遥控车这类对动力输出线性、持续载流能力有明确要求的应用场景，区别于小电流规格的微型电调，70A的持续载流冗余可以覆盖多数3-4S供电下的36系列、40系列外转子无刷电机满负载运行需求，避免大油门爬升、急加速时的过流保护触发。

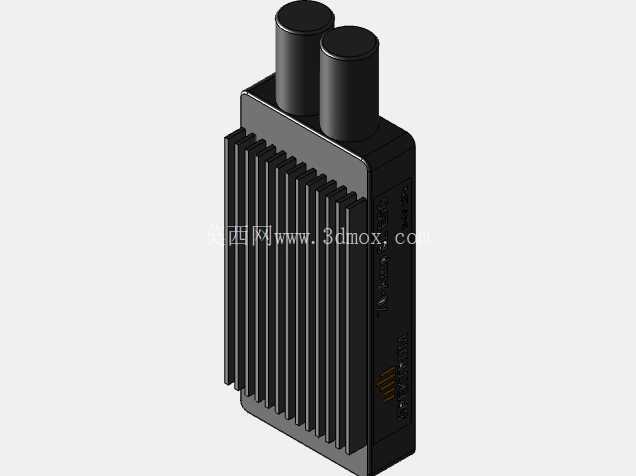

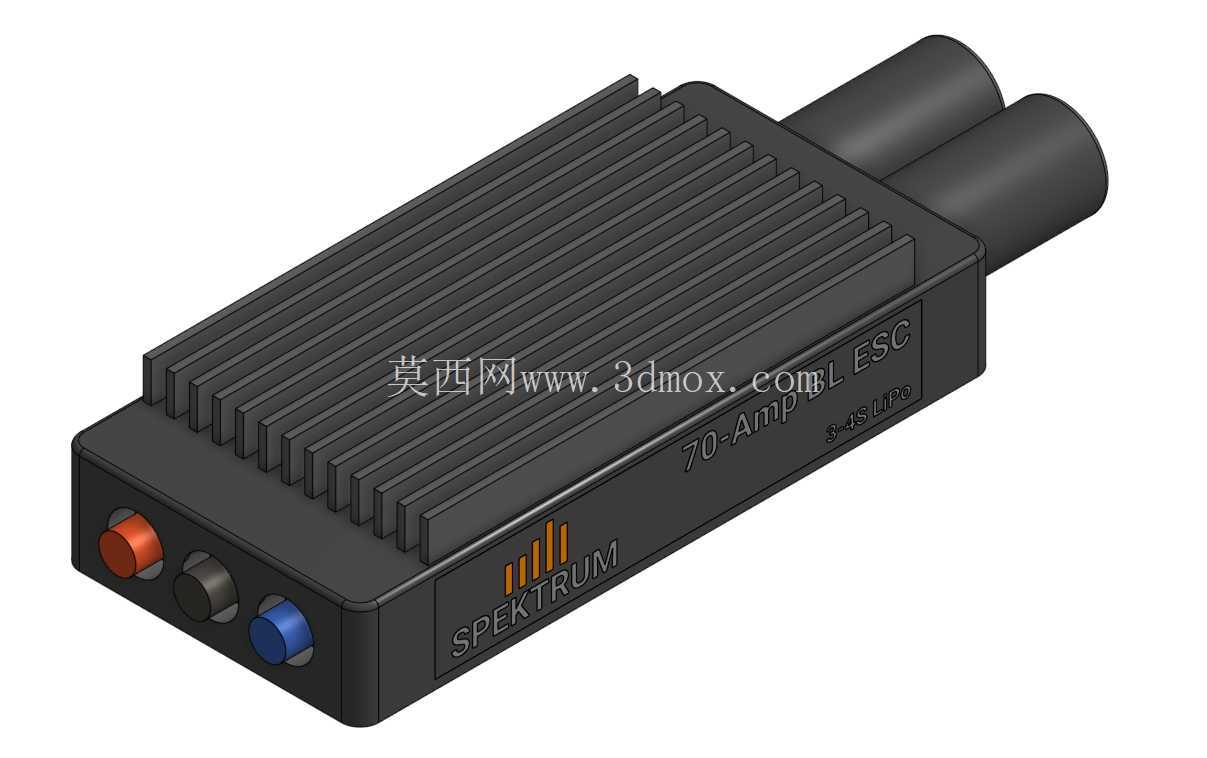

从结构设计来看，外壳采用一体化拉伸铝型材作为散热主体，上表面密布平行散热鳍片，鳍片走向顺着电调长度方向排布，这种设计一方面是在飞行或者车辆行进过程中，迎面气流可以顺着鳍片间隙快速穿过，带走功率MOS管工作产生的热量，另一方面铝型材外壳直接作为功率器件的散热载体，内部PCB板上的MOS管通过导热硅胶垫直接贴合铝壳内壁，省去了额外加装散热片的装配步骤，也压缩了整体厚度尺寸。外壳两端的出线位置做了圆弧过渡的橡胶护线套，大电流的动力线采用10AWG规格的硅胶线，从护线套位置引出，避免飞行过程中反复弯折导致的线芯断裂，信号端的杜邦接口则从另一端引出，接口旁设置了三个功能按键，分别对应参数设置、油门行程校准、固件复位功能，按键采用不同颜色的橡胶帽做区分，装配时不需要额外做标识，装配工人可以通过颜色快速区分按键功能，减少装配错漏。

安装边界上，这款电调的整体外形为长方体结构，主体长度不含出线部分约65mm，宽度约30mm，厚度不含出线凸起部分约15mm，外壳两侧预留了2mm直径的安装孔位，孔距为55mm，可以直接通过尼龙扎带或者M2螺丝固定在航模机身的设备舱、遥控车的设备板位置，安装时需要注意散热鳍片的朝向尽量正对迎风面，避免被机身结构、电池遮挡风道。出线部分的动力线长度预留了100mm，足够在多数中型航模设备舱内完成布线，不需要额外延长接线，减少接线节点带来的接触电阻损耗。

功能设计层面，这款电调支持3S到4S锂聚合物电池的自动识别，上电时会通过蜂鸣器鸣响次数提示当前识别到的电池节数，避免电池节数设置错误导致的过放损坏。油门信号响应延迟控制在10ms以内，满足特技飞行、竞速车模对动力响应速度的要求，内置的过流保护、温度保护、低压保护阈值都做了针对性调校，持续输出70A电流时外壳温度稳定在65摄氏度以内，短时间10秒内的峰值电流可以承受90A，应对急加速、大机动动作时的瞬时电流冲击不会触发保护。内部PCB板采用四层板设计，功率回路和信号回路做了分层铺地处理，减少大电流通断时对信号接收部分的电磁干扰，避免飞行过程中出现信号丢失、油门抖动的问题。外壳的接缝处做了卡扣式设计，配合密封胶条可以实现基础的防泼溅能力，应对雨天飞行、车辆涉水溅水的场景不会出现电路短路问题，同时卡扣结构不需要打螺丝固定，后期维护拆解时只需要撬开卡扣就可以打开外壳，更换损坏的电容、调整接线都比较方便。

在实际选型适配时，需要注意这款电调的BEC输出为5V/3A，足够给标准舵机、接收机供电，如果使用大扭矩高压舵机的话，需要额外搭配独立BEC模块，避免BEC过载导致的接收机重启。电调的重量不含接线约45g，在同规格70A电调里属于中等重量水平，对于300g到2kg起飞重量的固定翼航模来说，这个重量不会带来明显的重心负担，安装时可以通过调整电调的前后位置来配平机身重心，不需要额外增加配重块。
