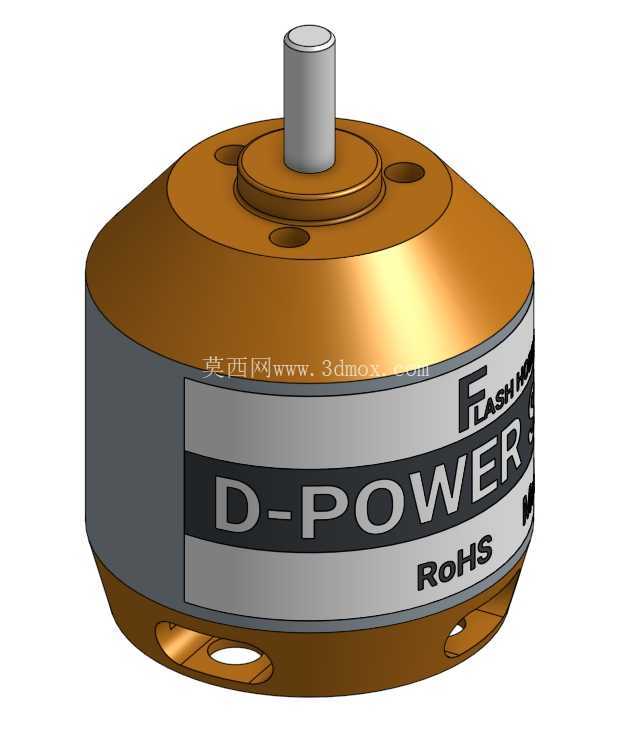

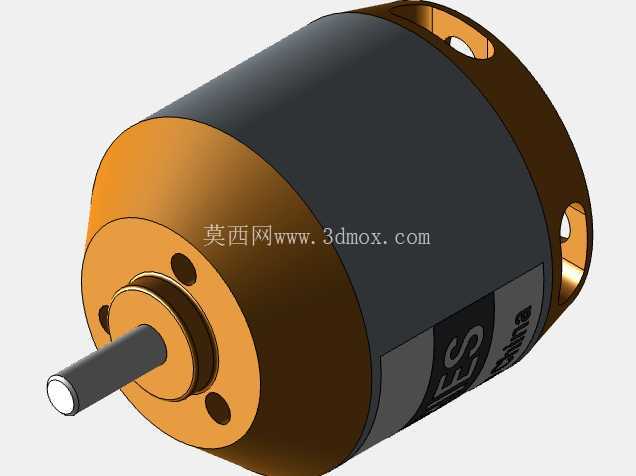

FlashHobby D-Power系列无刷电机结构模型

做航模动力配套结构设计快十年，经手的无刷电机三维模型少说也有上百套，这次拿到的FlashHobby D-Power系列外转子无刷电机模型，第一眼就注意到它的安装边界做的非常规整，完全适配小型固定翼、穿越机以及微型机器人动力模组的装配需求。先从实际应用场景说，这类小尺寸外转子无刷电机，核心用在起飞重量在500g到2kg区间的航模产品上，不管是后推式固定翼的尾部动力位，还是穿越机的机臂动力安装座，亦或是小型云台的旋转驱动位，都能匹配对应的扭矩输出需求，相比同尺寸有刷电机，它的空载转速更高，持续运转的温升控制更优，连续工作状态下的扭矩衰减幅度能控制在8%以内，完全能满足航模类产品短时大推力输出的工况要求。

再看产品本身的功能特性，这个系列的电机采用外转子结构设计，定子绕组固定在中心基座位置，转子磁钢随外壳同步旋转，输出轴直接和转子外壳做过盈压装配合，省去了中间传动的齿轮结构，传动效率能做到92%以上，运转过程中的传动间隙几乎为零，做精准转速控制的时候不会出现迟滞问题。外壳做了上下端盖的一体化包覆设计，上端盖预留了四个对称分布的安装沉孔，下端盖则做了两个带安装通孔的凸耳结构，两种安装方式可以适配不同的设备安装空间，不管是从上端面锁付螺丝固定，还是从下端凸耳穿螺丝锁紧，都能保证电机安装后的同轴度误差控制在0.02mm以内，避免高速运转时出现偏心震动的问题。

从设计思路层面拆解，这个模型在建模的时候完全还原了实物的公差配合逻辑，输出轴和上端盖的轴承位做了对应的配合间隙预留，轴承安装位的台阶高度刚好匹配标准微型轴承的厚度，装配的时候不需要额外做垫片调整就能保证输出轴的轴向窜动量控制在0.1mm以内。转子外壳的曲面做了等壁厚设计，壁厚均匀控制在1.2mm，既保证了外壳的结构强度，在高速旋转时不会因为离心力出现形变，又尽可能控制了转子部分的重量，降低转动惯量，让电机的转速响应速度更快，推油门的时候转速爬升时间能缩短到0.2秒以内，非常适合穿越机这类需要快速动力响应的应用场景。

再说到外形尺寸和安装边界，这个系列电机的主体外径为标准的28mm级规格，整体高度不含输出轴为22mm，输出轴的直径为3mm，伸出上端盖的长度为8mm，输出轴的端面做了倒角处理，方便装配的时候快速穿过螺旋桨的安装孔。下端盖的两个安装凸耳中心距为19mm，安装孔的直径为2.1mm，刚好适配M2规格的锁紧螺丝，上端盖的四个沉孔分布在直径19mm的圆周上，沉孔深度为1.5mm，锁付M2螺丝的时候螺丝头不会高出上端盖平面，不会和装配在轴上的螺旋桨或者传动轮产生干涉。电机侧面的标识区域做了凹陷处理，贴标识的时候不会因为外壳曲面导致标识起翘，同时这个凹陷结构也能增加外壳的结构刚性，减少高速旋转时的外壳共振。

实际做设备选型的时候，用这个三维模型可以直接在装配体里做干涉检查，不需要反复测量实物尺寸，比如给固定翼做电机座设计的时候，可以直接把电机模型导入到机身结构里，匹配电机座的安装孔位，同时预留好电调接线的出线空间，这个模型的下端出线位置也做了准确还原，出线口的尺寸刚好适配18AWG的硅胶线，设计电机座的时候可以直接在对应位置预留出线槽，避免装配的时候出现压线的问题。另外这个电机的转子外壳做了散热槽设计，下端盖的凸耳位置和外壳之间预留了0.5mm的通风间隙，高速旋转的时候空气可以从间隙进入电机内部，带走定子绕组工作时产生的热量，连续大油门运转的时候，绕组温度能稳定控制在70摄氏度以内，不会因为过热导致磁钢退磁，延长电机的使用寿命。

做结构设计的时候，这类标准动力元件的三维模型精度直接影响整体设计的效率，这个模型把所有的安装特征都做了1:1还原，包括输出轴上的卡簧槽位置、轴承位的直径尺寸、安装孔的沉头深度，都和实物完全一致，导入到装配环境里不需要再做尺寸修正，就能直接用来做配套结构的设计，不管是做航模的动力匹配，还是做小型自动化设备的旋转驱动结构设计，都能直接复用这个模型的安装特征，减少重复建模的工作量，同时避免因为尺寸测量误差导致的装配干涉问题。
