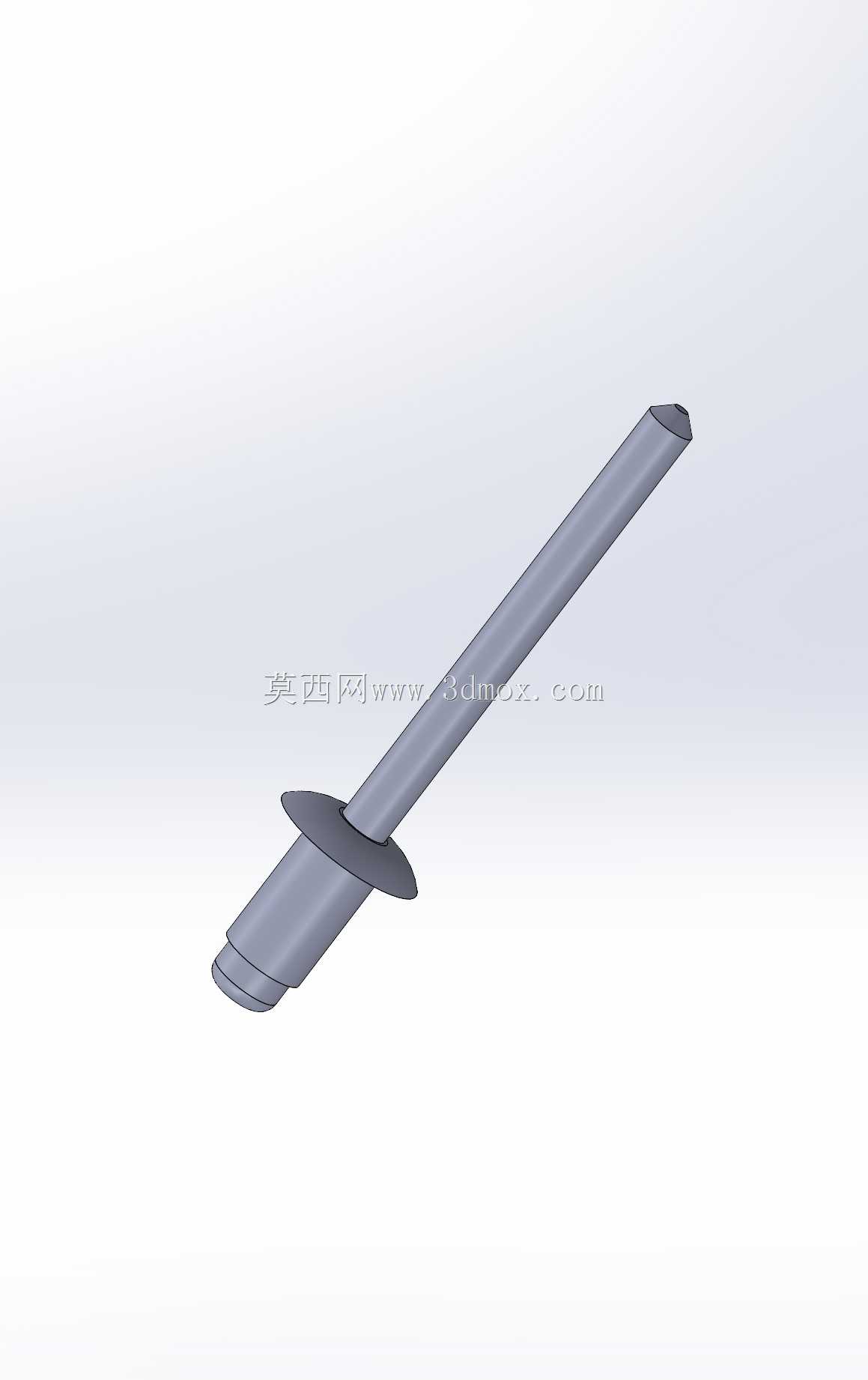

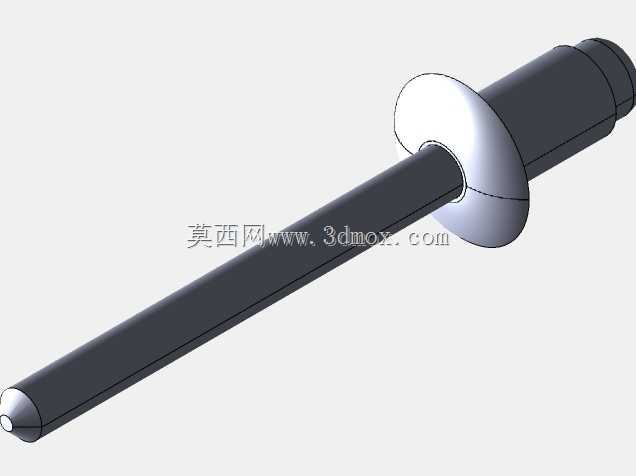

3/16英寸外径箭头式抽芯铆钉结构

　　这款3/16英寸外径的箭头铆钉，核心设计逻辑围绕单侧操作、高拉脱强度、适配薄壁件连接展开，钉体采用长直杆结构，端部的箭头式锁止结构在穿过预制安装孔后，会在被连接件的另一侧通过拉铆动作完成胀开锁止，不需要在背面预留操作空间，装配时仅需要从单侧伸入拉铆枪即可完成紧固，非常适合减压阀这类内部腔体空间狭窄、无法实现双侧操作的装配场景。从结构细节来看，钉杆的整体同轴度公差控制在较高水平，能够顺畅穿过叠合的多层薄板安装孔，不会出现卡滞、刮伤孔壁的问题；钉杆中部的环形凸台作为铆接完成后的承压面，能够均匀分散铆接锁紧时的压应力，避免被连接的薄金属板出现压痕、局部变形的问题，这一点对于减压阀的壳体装配尤为重要——如果壳体连接位置出现局部凹陷，很可能影响密封垫片的贴合度，造成介质泄漏的隐患。在流体控制类阀门的装配工序中，尤其是减压阀这类对组件连接可靠性、装配效率有较高要求的产品，薄板类壳体与内部导流组件、限位支架的连接，一直是结构设计中需要平衡多维度需求的环节。常规的螺栓螺母连接需要在薄板双侧预留操作空间，不仅会增加阀门整体的外形冗余尺寸，在阀体内腔这类狭窄操作空间里，装配人员很难完成双侧对位拧固的动作，而焊接连接又存在热变形影响阀体内腔流道精度、后期拆解维护难度大的问题，箭头式抽芯铆钉的应用，恰好能填补这类连接场景的需求空白。

　　端部的箭头式锁止瓣在拉铆过程中会均匀向外胀开，形成大于安装孔直径的锁止面，与被连接件背面完全贴合，拉脱强度能够满足减压阀在额定工作压力下的抗振动、抗冲击需求，不会因为管路传输过程中的压力波动、设备运行振动出现松脱的问题。从安装边界来看，这款铆钉适配的安装孔直径需要与钉体外径保持合理的间隙配合，孔位的同轴度偏差需要控制在允许范围内，避免因为孔位错位导致铆接后锁止瓣胀开不均匀，影响连接强度；铆接完成后，钉杆的断裂位置位于预设的断颈槽处，断口平整，不会突出于承压凸台表面，不会对后续安装的密封件、其他相邻组件造成干涉。

　　在实际选型应用中，这类铆钉除了减压阀的装配，还可以广泛应用在各类薄板金属组件的连接场景，比如仪器仪表的外壳装配、小型气动元件的支架固定、薄壁管路的管夹连接等场景，尤其是在需要单侧操作、连接后不需要频繁拆解的结构中，相比传统螺纹紧固件能够大幅压缩装配工时，同时减少紧固件的数量，降低整体结构的重量。设计这类铆钉的三维模型时，需要重点关注几个关键尺寸的精度控制：首先是箭头锁止瓣的成型角度，角度过大容易导致穿入安装孔时卡滞，角度过小则会降低铆接后的锁止强度，需要结合材料的形变特性反复验证；其次是断颈槽的深度与位置，既要保证拉铆过程中能够在预设拉力下整齐断裂，又要避免槽深过深导致钉杆在运输、穿入孔位的过程中出现意外断裂；另外中部承压凸台的厚度与直径也需要匹配被连接件的材质强度，避免压应力超过薄板材料的屈服强度，造成连接位置凹陷。

　　在实际装配验证中，这类箭头铆钉的铆接行程需要严格控制，行程不足会导致锁止瓣胀开不到位，拉脱强度达不到设计要求，行程过大则会导致承压凸台过度挤压被连接件，造成板面变形甚至开裂，因此在配套拉铆工装的选型上，也需要匹配铆钉的规格参数，保证每次铆接的行程一致性。对于减压阀这类承压类流体控制设备而言，紧固件的连接可靠性直接关系到设备的运行安全，这款铆钉的结构设计充分考虑了承压设备的使用需求，锁止完成后不会出现松动位移，同时金属材质的钉体能够耐受管路介质的温度变化，不会因为长期在温变环境下工作出现应力松弛，保证连接位置的长期密封性与结构稳定性。在三维建模过程中，除了还原成品铆钉的外形尺寸，还需要预留出铆接过程中的形变模拟空间，方便设计人员在虚拟装配环节验证铆接完成后铆钉与周边结构的干涉情况，提前排查安装孔位设计、相邻组件布局的问题，减少实际打样过程中的反复修改成本。
