12V barrel接口桌面式电源适配模块

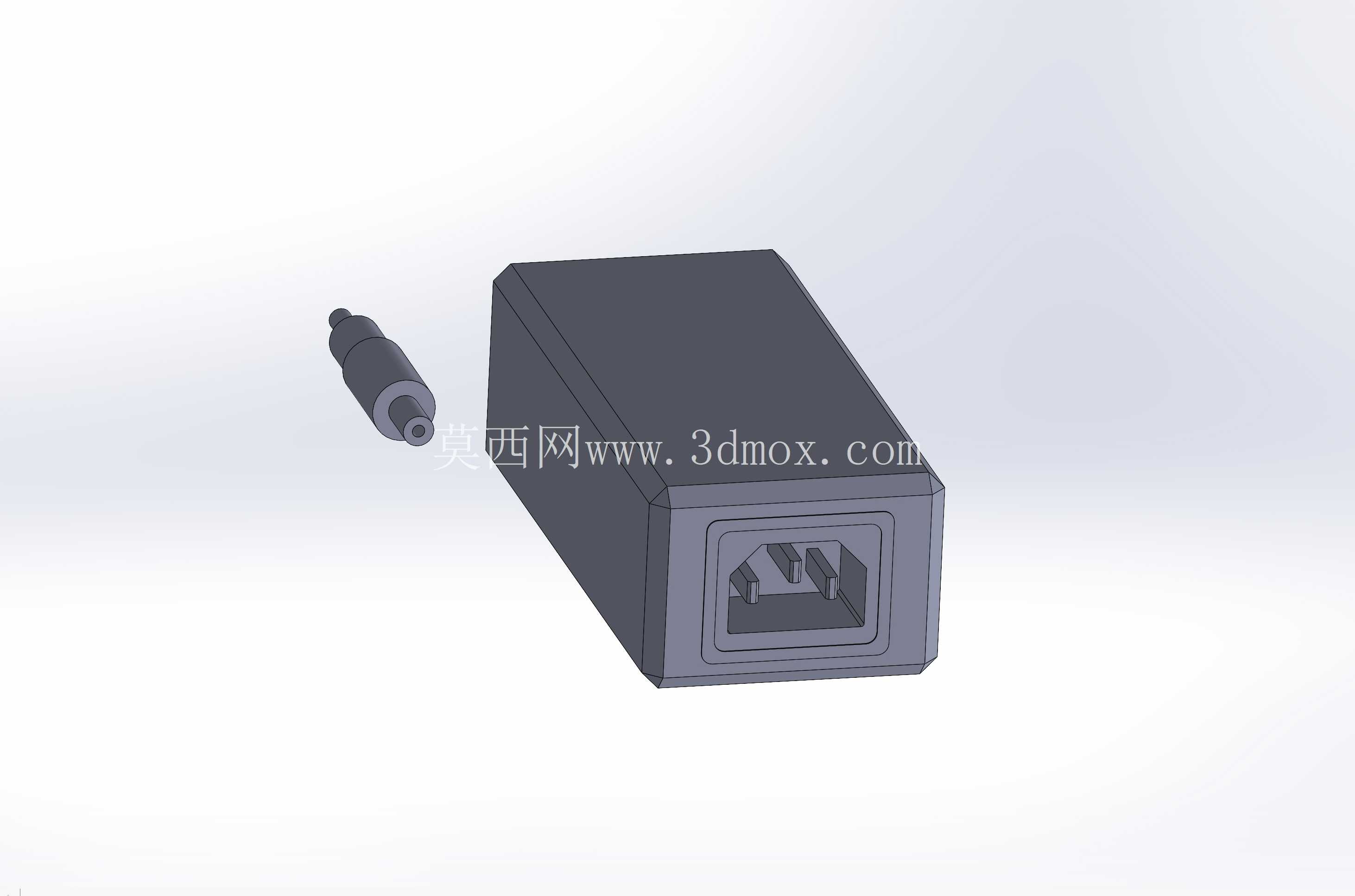

　　这款12V输出的电源适配模块，是面向低压直流供电场景开发的外置式供电单元，日常在消费电子、小型工业控制板卡、桌面传感设备、嵌入式开发套件的供电链路中十分常见，区别于板载直焊式电源模块，外置结构的设计可以将高压交流转低压直流的发热环节与核心负载设备分离，避免电源转换过程中产生的纹波、热量对核心负载的精密电路造成干扰。从结构设计来看，模块主体采用长方体阻燃塑壳封装，壳体边角做了小弧度过渡处理，既可以避免组装、搬运过程中锐边划伤操作人员，也能减少壳体应力集中导致的开裂风险。

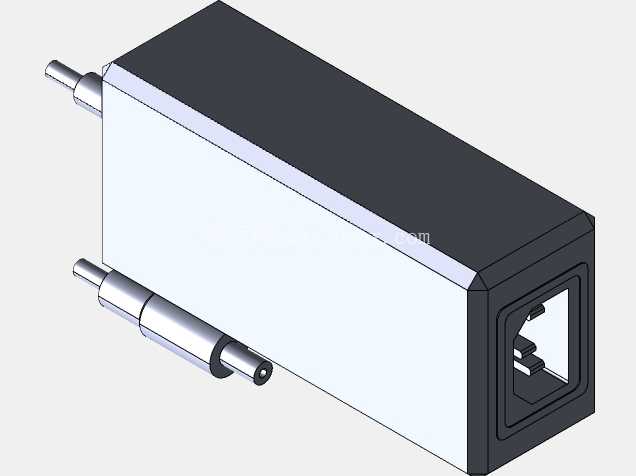

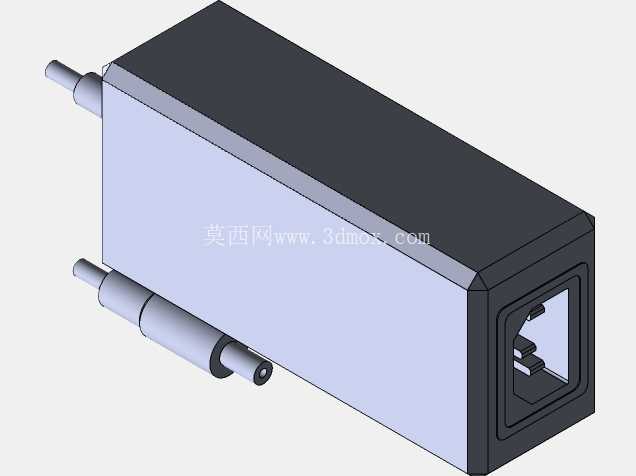

　　输入端采用标准品字AC输入插座，这类插座是外置电源类产品的通用选型，兼容常规国标品字电源线，无需定制专用接插件，能大幅降低终端用户的配件采购成本，插座位置做了内凹沉台设计，插头插入后可以完全嵌入沉台内，避免外力拉扯导致插头松脱、接触不良。输出端采用常规5.5*2.1mm规格的Barrel直流插头，也就是行业内常说的DC圆头接口，这类接口的极性默认内正外负，是12V低压供电场景的通用接口标准，插头尾部做了应力释放锥台结构，线材反复弯折时不会在芯线压接位置出现断线问题，能适配日常使用中线材频繁拉扯、弯折的使用工况。做这类电源模块的三维建模时，首先要确认的是安装与避让边界：主体壳体的长宽高尺寸需要匹配内部PCB板、变压器、整流滤波元件的排布空间，壳体内部预留1mm以上的安全爬电距离，满足高压侧与低压侧的绝缘安全要求；输入端插座的安装位置需要保证插头插入后，插头本体不会超出壳体侧面的最大轮廓，避免设备并排摆放时出现干涉；输出线材的出线位置需要做圆角过线孔，孔边缘做R0.5以上的圆角处理，避免长期使用中棱角割伤线材外被。

　　从实际应用场景来看，这类电源模块不需要集成到终端设备内部，终端设备的结构设计时只需要预留对应的DC输入接口位置即可，不需要额外考虑高压部分的绝缘、散热空间，能大幅缩短终端产品的开发周期，比如小型桌面路由器、工业串口服务器、低压LED驱动、手持检测设备的外置供电，都可以直接选用这类成熟结构的电源模块。建模过程中，壳体的分型面位置选在壳体厚度方向的中线位置，上下壳采用卡扣加超声波焊接的固定方式，不需要额外打螺丝，装配效率更高，壳体表面做细晒纹处理，既可以遮盖注塑过程中产生的轻微缩水、熔接痕，也能提升日常使用中的防滑手感，避免手持插拔插头时打滑。

　　输出端的DC插头部分需要单独建模确认尺寸，插头的外径、内孔直径、插针长度都要符合通用接口标准，保证和终端设备的DC母座可以可靠插接，不会出现插接过松掉电、插接过紧损坏母座的问题。另外在结构设计时，壳体内部预留了固定PCB板的柱位，柱位高度和PCB板安装孔位置精准匹配，PCB板装入后不会出现晃动，高压侧元件与低压侧元件之间预留隔离槽位置，满足安规要求。这类外置电源模块的重量控制也十分关键，整体重量控制在合理区间，不会因为自身重量拉扯DC接口导致接触不良，日常桌面摆放时也不会因为线材的拉扯出现移位。
