麦克马斯特钢制多接口开关接线盒结构

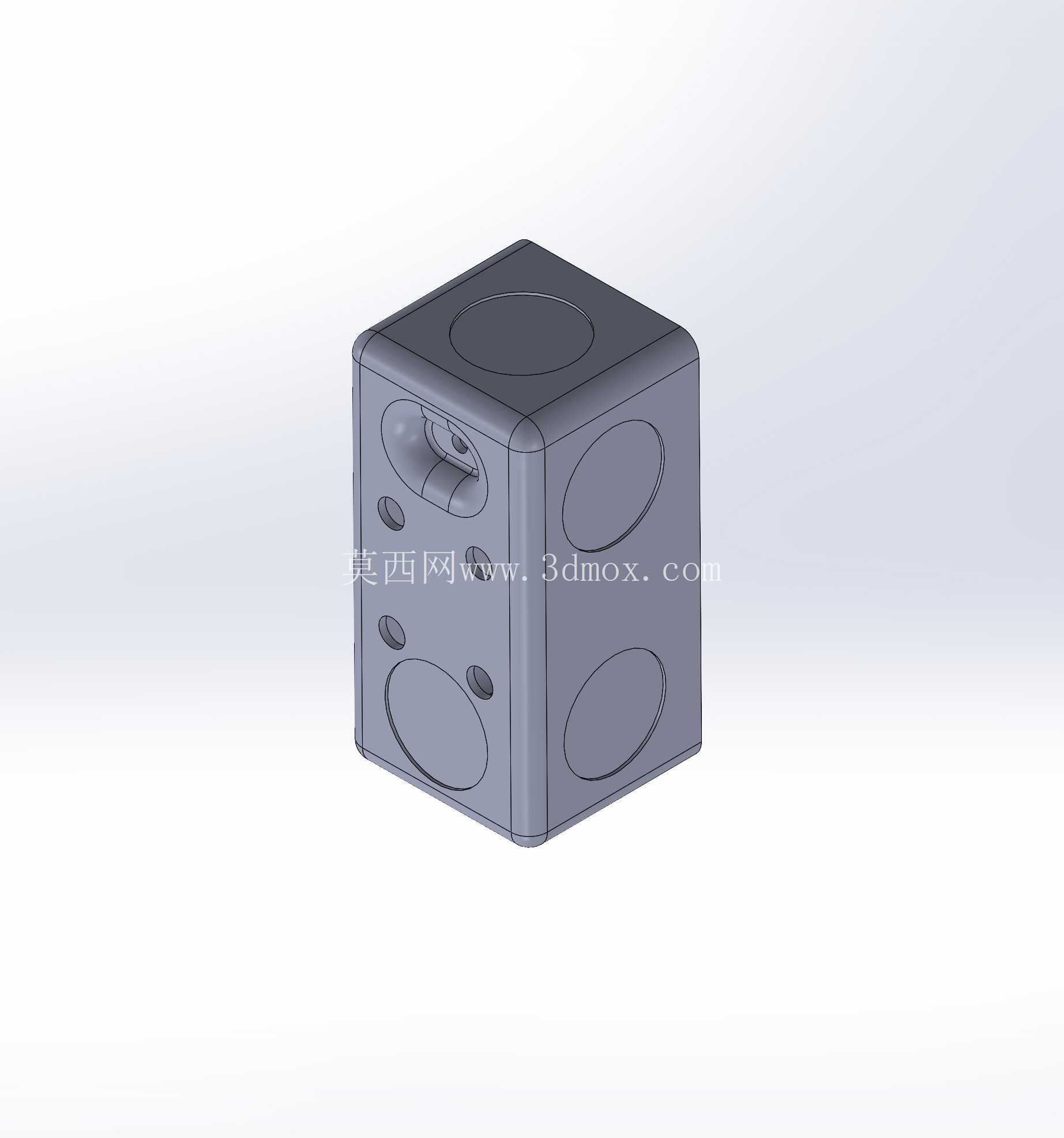

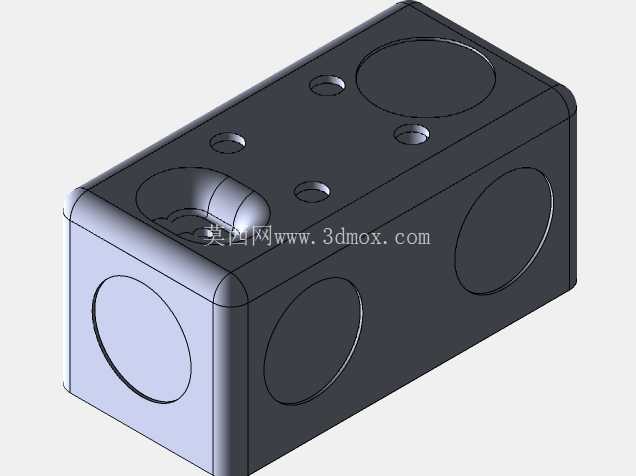

　　从结构布局来看，壳体六个面都预留了标准的穿线接口位，每个接口位都做了环形的加强凸台，现场施工时可以根据实际走线方向敲落对应位置的盖板，不用额外在壳体上钻孔攻丝，大幅减少现场施工的工作量，也能避免自行开孔导致的防护等级下降问题。顶部的开关安装位做了内凹的沉台设计，开关元件嵌入安装后，操作面不会突出壳体外表面，能避免现场物料搬运、设备移位时误碰开关导致的回路误动作，沉台周边还预留了密封胶圈的安装槽，配合盒盖的压紧结构，可以满足常规工业场景的防尘防溅要求。这款钢制开关接线盒的设计，最初是面向工业现场分布式电气节点的防护需求做的结构优化，在车间动力布线、设备旁侧控制回路、户外临时供电点位这类场景里，这类壳体承担着线路转接、开关元件承载、外力防护与绝缘隔离的核心作用。不同于普通塑料接线盒，钢制材质的选型本身就针对存在磕碰、剐蹭风险的工业环境，壳体整体做了圆角钝化处理，所有棱边都没有尖锐直角，既避免安装过程中划伤施工人员线缆绝缘层，也能在受外力冲击时分散应力，减少壳体变形的概率。

　　盒体的合盖结构采用了侧边卡扣配合内置定位销的设计，不需要在盒体外部打外露的固定螺丝，既保证了外表面的平整性，也减少了外部水汽、粉尘从螺丝孔渗入的路径，安装时只需要对准定位销扣合盒盖，就能保证上下盒体的同轴度，不会出现错位导致的密封间隙。在安装边界的考量上，这款壳体的底部预留了两个对称的固定安装孔，孔位做了沉头处理，固定螺丝安装后头部完全埋入壳体内，不会突出底面影响安装平整度，安装孔的间距适配常规的电气安装导轨与墙面固定支架，不管是卡在标准DIN导轨上，还是直接用膨胀螺丝固定在墙面、设备机架上都能适配。

　　壳体的内部空间做了规整的立方腔体设计，没有多余的加强筋挤占内部布线空间，预留的接线端子安装位可以容纳最多7组回路的接线端子排，对应多回路的分线控制需求，腔体边角处做了小圆弧过渡，穿线时不会剐蹭线缆外皮。从设计思路上，这款结构没有做多余的装饰性特征，所有的外形特征都是围绕安装便利性、防护可靠性、现场适配性来做的，比如每个穿线凸台的厚度都经过核算，敲落时不会导致周边壳体开裂，凸台的内径尺寸适配常规的电缆防水接头，不用额外做扩孔处理；开关安装位的尺寸严格匹配常用的钮子开关、小型断路器的安装尺寸，公差控制在合理范围，元件安装后不会出现松旷或者装不进去的问题。

　　在实际设备配套场景中，这类开关盒常被用在机床旁的操作分线、自动化生产线的工位控制节点、户外临时供电回路的开关防护，钢制壳体的抗老化性能远优于塑料材质，在有少量切削液飞溅、金属粉尘的车间环境里，不会因为长期接触油污出现材质脆化的问题，壳体表面做了喷塑处理，能应对常规的潮湿环境锈蚀问题。不同于市面上通用的方形接线盒，这款结构的多面预留接口设计，能适配不同方向的进出线需求，比如在设备机架侧面安装时，可以选择从侧面或者背面进线下出线，不用额外弯折线缆，减少线缆的折弯应力，提升线路的使用寿命。盒盖与盒体的配合面做了一圈止口结构，合盖后止口互相嵌合，即使受到侧面的冲击力，也不会出现盒盖错位脱落的问题，止口的高度经过优化，既能保证密封胶圈的压缩量符合防护要求，也不会因为止口过高导致合盖困难。内部腔体的边角预留了接地螺丝的安装位，钢制壳体本身可以作为接地导体的一部分，施工时只需要将接地线缆固定在预留位，就能保证整个壳体的接地可靠性，不用额外做接地跨接线，简化了施工流程。
