IMX415芯片网络摄像模组结构设计

做嵌入式视觉硬件结构设计快八年，经手的IPC摄像模组方案不下四十款，这次拆解复现的IMX415搭配SSC338Q的模组结构，是目前民用高清监控、小型无人机图传、工业设备视觉点位采集场景里适配性极强的一款方案。先从实际落地场景说，这类模组不会单独作为终端产品售卖，大多是集成在小型枪机外壳、FPV穿越机机载云台、工业自动化产线的视觉检测工位、家用智能猫眼的内置组件里，核心是要在极小的安装空间里完成4K分辨率图像采集、编码输出的全链路硬件承载。

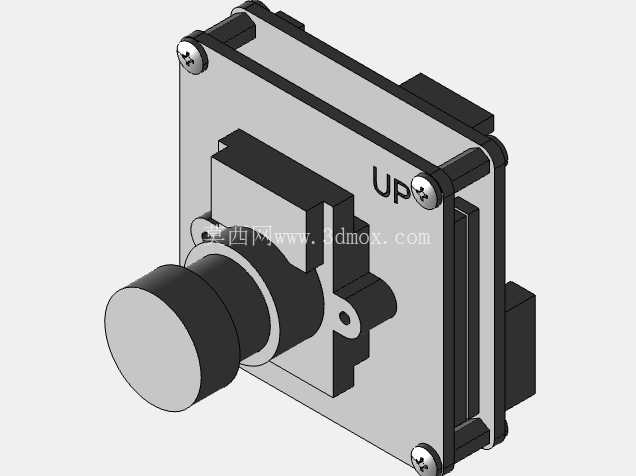

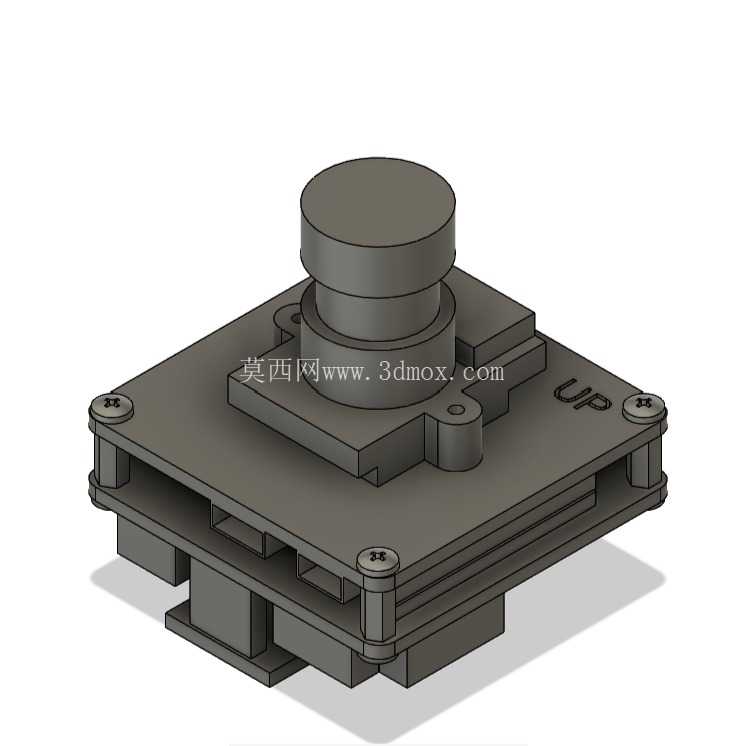

从结构设计思路上看，整个模组采用层叠式堆叠架构，最上层是镜头安装座，预留的M12标准镜头接口位可以适配2.2mm焦距的定焦镜头，也就是常说的130度广角无畸变镜头，安装座做了0.2mm的定位凸台，和下层PCB板的定位孔过盈配合，避免镜头光轴和CMOS靶面偏移导致的成像虚边、四角分辨率不均问题。中间层是核心载板，IMX415 CMOS传感器通过COB工艺绑定在载板中心位置，SSC338Q主控芯片布置在载板后侧，避开镜头正下方的遮挡区域，同时芯片表面预留了1.5mm的散热凸台间隙，可以直接贴附导热硅胶片连接到外壳金属散热片，解决长时间高码流编码时的芯片过热降频问题。

安装边界这块是结构设计里最需要抠细节的部分，整个模组不含镜头的主体尺寸是38mm×38mm，总厚度含镜头凸起部分是22mm，四个角布置了M2的铜柱安装孔，孔位中心距是34mm×34mm，铜柱高度是4mm，层叠的两块PCB板之间通过4颗M1.6的十字螺丝锁紧，板间预留了2mm的间隙走FPC软排线，避免硬连接在设备受振动时出现板间接插件松脱。载板右上角做了UP方向标识，是产线组装时的防呆设计，避免工人装反方向导致画面倒置，减少组装返工率。载板侧边预留的FPC排线接口是12pin 0.5mm间距规格，出线方向可以根据安装空间调整，不管是前出线还是侧出线都不会和镜头结构干涉。

实际选型适配的时候要注意，镜头座的锁紧螺纹是标准M12×0.5，选配第三方镜头时要保证镜头后截距在5.2mm±0.1mm范围内，不然会出现近焦清晰远焦糊或者反过来的情况，这个公差是反复打样测试出来的，后截距差0.1mm在4K分辨率下边缘画质就会有明显下降。层叠结构的四个固定螺丝锁附扭矩要控制在0.15N·m，扭矩过大容易压裂PCB板的走线层，扭矩不够在振动场景下比如无人机机载使用时，会出现螺丝松脱导致的光轴偏移。散热设计上如果是密闭外壳内安装，必须在主控芯片位置预留导热路径，SSC338Q在4K30帧编码时的功耗大概1.8W，没有主动散热的情况下密闭环境内连续工作4小时芯片温度会升到72度，超过芯片结温阈值就会出现码流波动、画面卡顿的问题。

另外这个模组的结构设计充分考虑了不同场景的适配性，底部载板预留了两个2mm直径的定位孔，可以搭配定制的减震泡棉安装在无人机云台上，过滤飞行时的高频振动，避免画面出现果冻效应。如果是用在固定监控点位，四个安装孔可以直接固定在枪机外壳的内部安装柱上，不需要额外做转接支架，减少整体结构的零件数量。整个结构没有采用复杂的异形曲面，所有结构件都是冲压或者注塑工艺可以直接量产的形状，开模成本低，量产一致性好，这也是这类通用摄像模组能在多个行业广泛应用的核心原因——结构足够简单，适配边界足够宽，不需要针对每个场景做大幅的结构修改，只需要调整外围固定结构就能快速集成到不同的终端产品里。
