适配小型驱动单元的黄铜夹爪式钻夹结构

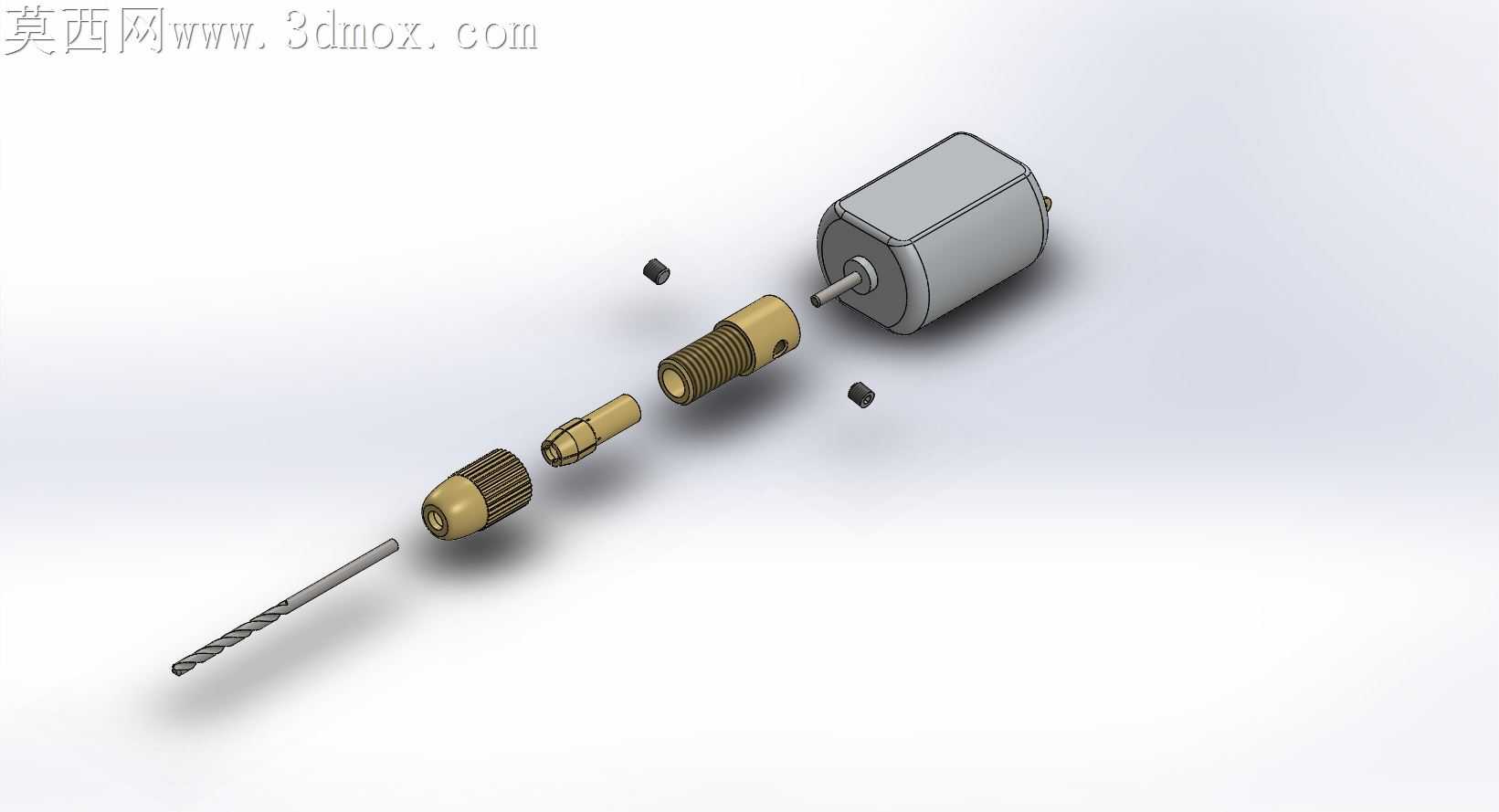

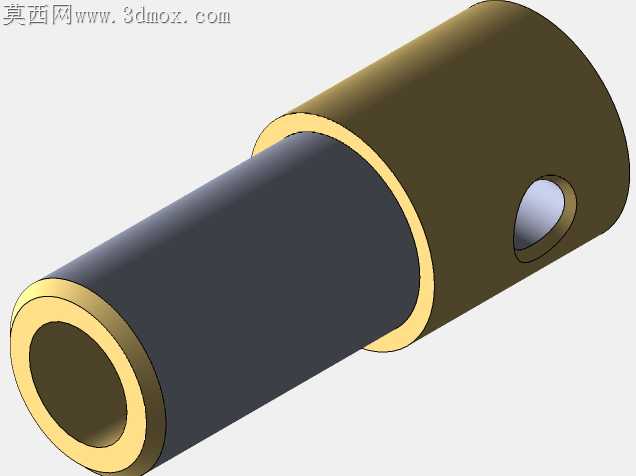

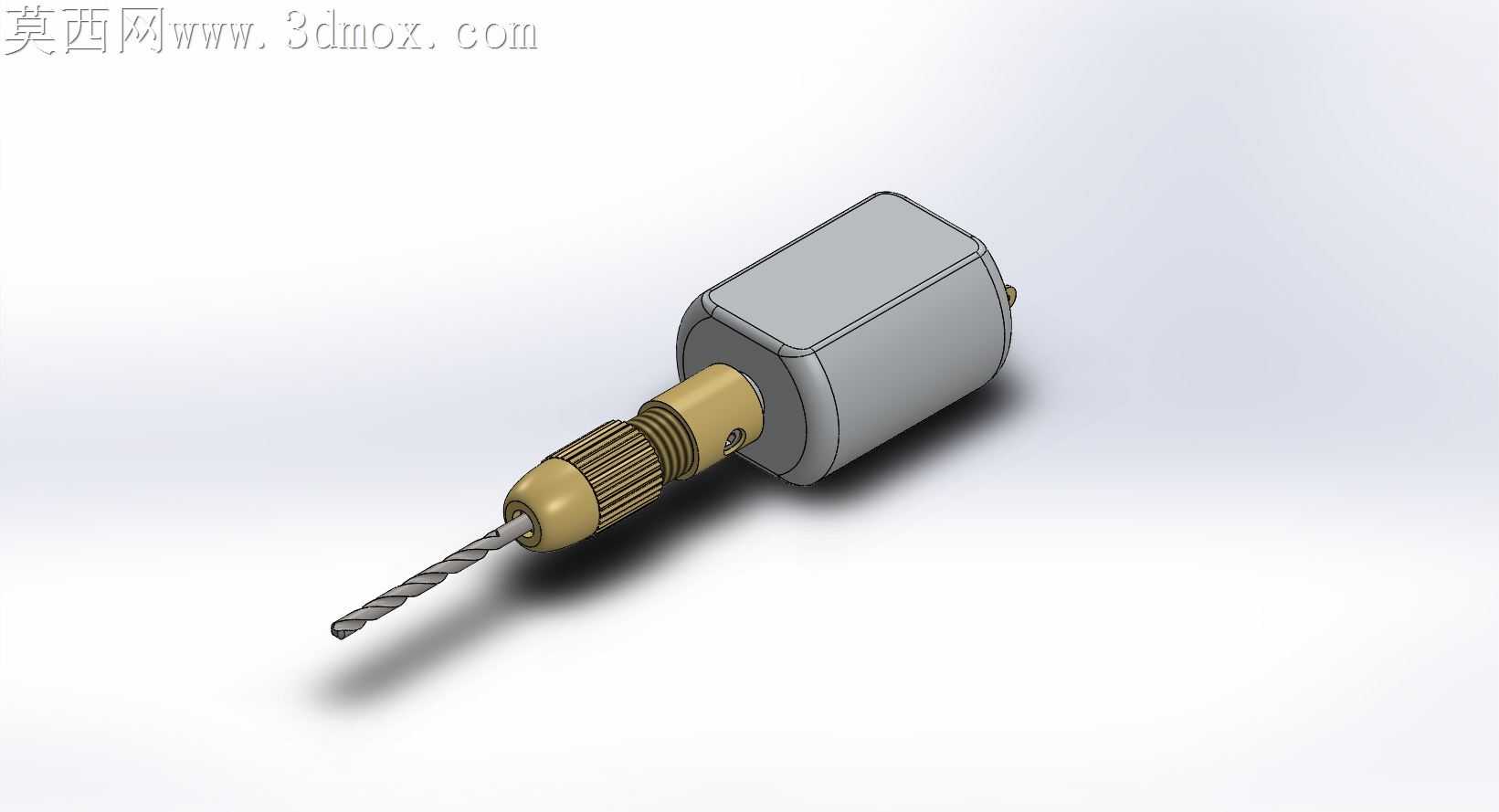

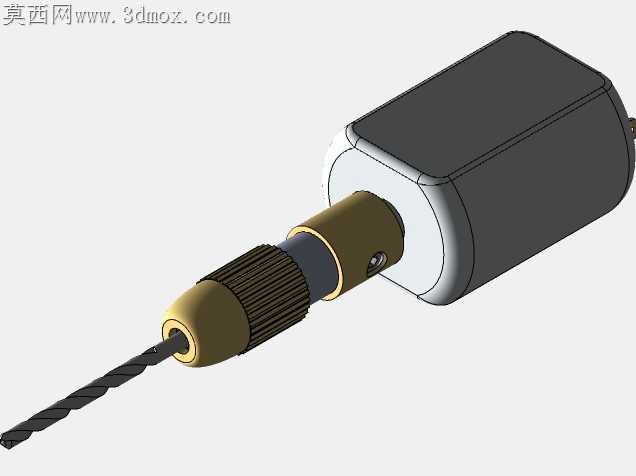

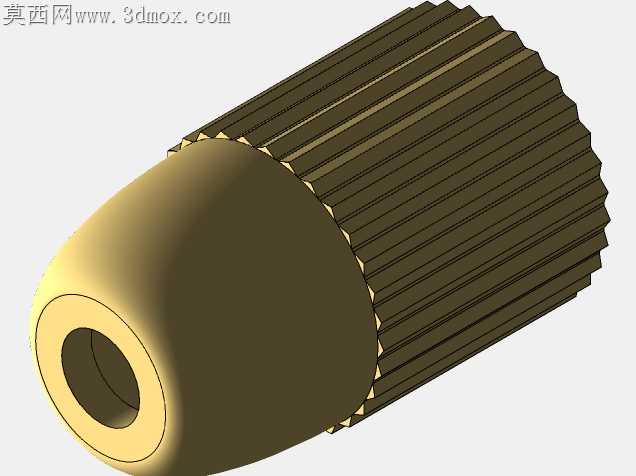

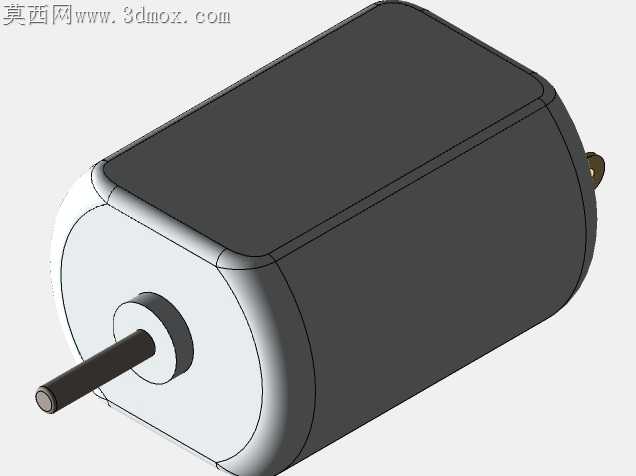

小直径钻孔作业里最容易被忽略的装夹失效问题，往往出在钻夹和驱动电机输出轴的同轴度偏差上——常规微型钻夹靠顶丝锁紧电机轴，高速运转时夹头本体的径向跳动很容易把0.5mm以下的细钻头崩断，这套钻夹结构在衔接段做了内嵌式的轴孔配合设计，夹头尾部的连接腔和电机输出轴采用H7/h6的小间隙公差配合，不再单独依赖侧面顶丝承受旋转扭矩，顶丝只做轴向防脱限位，从根源上降低了高速转动时的偏心晃动量。夹爪部分采用三瓣斜槽推进的锁紧逻辑，黄铜材质的夹爪瓣在锁紧套旋进时，会顺着本体的内锥面同步收拢，接触钻头柄部的位置做了细密的滚花纹理，哪怕是光滑的直柄细钻头，锁紧后也不会出现打滑空转的情况，不会因为夹持力不足导致钻头在孔内蹭刮，影响钻孔内壁的光洁度。锁紧套的外表面压了等距的防滑竖纹，徒手旋拧的时候不需要额外借助扳手，手指捏持的摩擦力足够带动锁紧套走完整个锁紧行程，针对狭小空间内的操作场景，锁紧套的外径控制在10mm以内，不会因为夹头体积过大遮挡钻孔对位视线。夹头前端的钻头伸出段做了限位台阶，钻头插入后柄部末端会抵到内腔的定位面，保证每次更换钻头后，钻头的伸出长度保持一致，不需要反复调整钻孔深度，批量加工小直径孔的时候能省掉反复对刀的步骤。这套结构没有采用易损耗的弹簧件作为夹爪复位结构，靠斜槽的角度自锁特性保持锁紧状态，长期反复松紧也不会出现夹爪回位卡顿的问题，黄铜材质的夹爪瓣硬度比高速钢钻头低，锁紧时不会在钻头柄部压出明显的压痕，反复拆装钻头也不会损伤柄部的基准面，能延长细钻头的使用寿命。和驱动电机衔接的端面做了0.2mm的沉台设计，电机端盖的凸台可以嵌入沉台内，装配时不需要反复校准同轴度，靠两个配合面的限位就能保证装配精度，哪怕是没有装配经验的实训学生，也能快速完成钻夹和电机的组装，不会出现装歪导致的运转抖动问题。
