单行多引脚排针式接插件结构设计

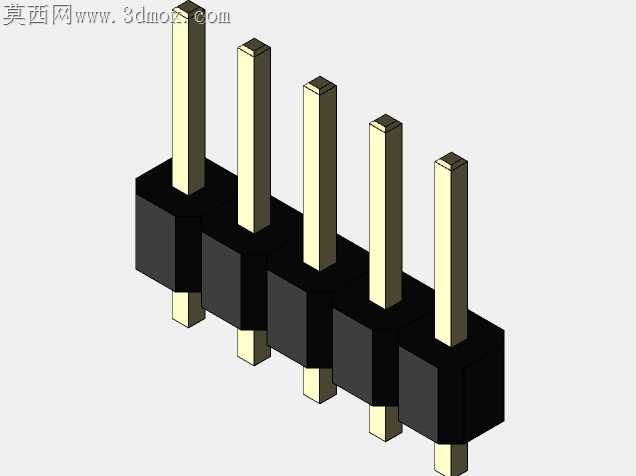

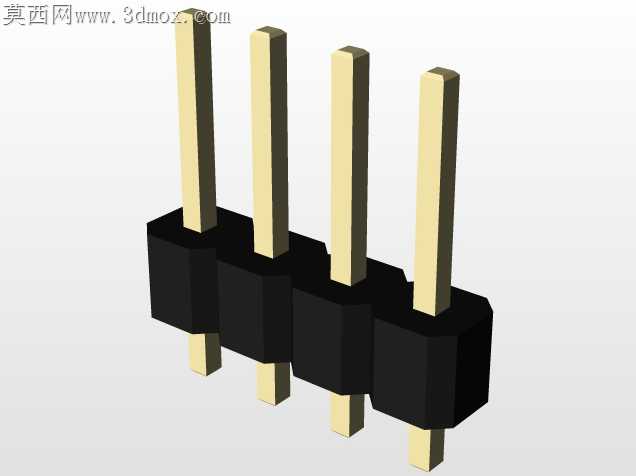

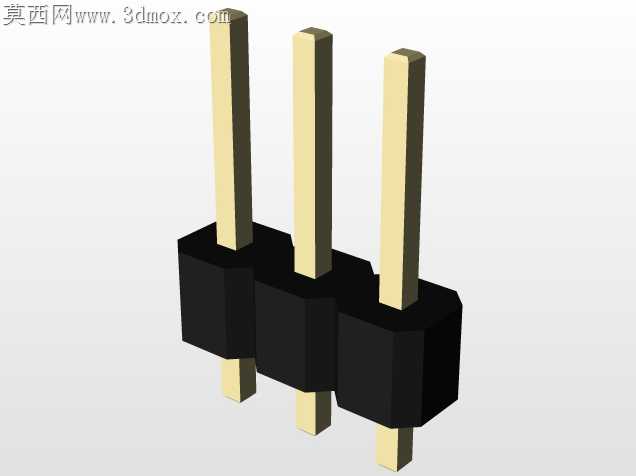

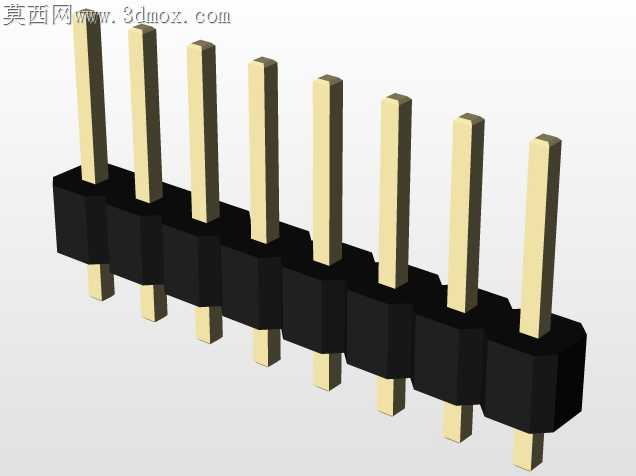

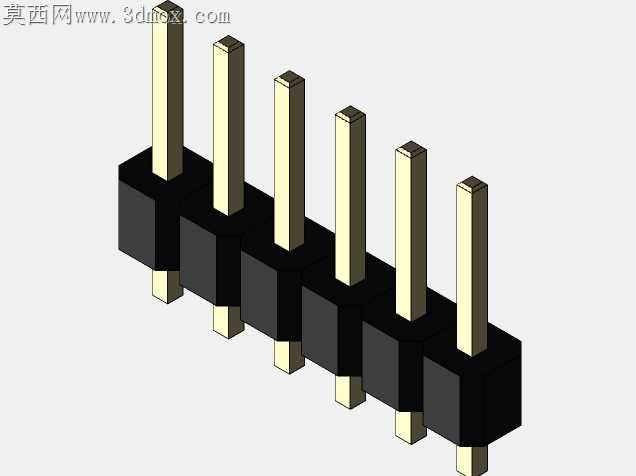

电子接插件量产过程中，最容易被忽略的就是插针与塑座的配合公差问题，很多早期排针设计只关注引脚间距的标称值，没考虑塑座注塑冷却后的收缩量，导致插针压入后出现歪斜、松动，过波峰焊时引脚浮起偏移，直接造成整板焊接不良。这款单行排针的结构设计，从加工适配的角度做了多处针对性调整，每个塑座的插针安装孔都做了0.02mm的反向预偏置，刚好抵消PA66材质注塑成型后0.3%左右的冷却收缩率，压入插针后引脚的直线度能控制在0.01mm以内，不需要后续额外的整脚工序。塑座之间的连接筋做了0.15mm的减薄处理，既保证整排塑座连在一起方便连续压针作业，又能在需要拆分不同pin数规格时，徒手就能掰断，断口平整不会残留毛边刮伤操作人员手指，也不会出现塑座开裂的问题。插针的两端都做了15度的导向倒角，压入塑座时不会刮伤孔壁产生塑料碎屑，插入PCB板孔时也能顺利导入，不会出现顶弯引脚的情况，插针中部做了一圈0.05mm的滚花卡位，压入塑座后滚花嵌入塑座孔壁，能承受5N以上的轴向拉力，焊接后不会出现引脚被拔出的问题。引脚的方形截面做了微小的圆角处理，避免尖锐边角在电镀时出现电流集中导致的镀层厚度不均，也能减少插拔过程中对母座接触弹片的磨损，提升接插件的插拔寿命。塑座底部做了0.1mm的凸台，焊接时凸台贴合PCB板面，能让焊锡均匀填充引脚与板孔的间隙，不会出现焊锡爬到塑座底部造成相邻引脚连锡短路的问题，凸台之间留的排气槽，能让过炉时的助焊剂挥发气体顺利排出，减少气孔、虚焊的概率。不同pin数规格的塑座外形尺寸做了统一的宽度基准，不管是2pin还是10pin的规格，塑座的宽度都保持一致，配套的压装夹具不需要频繁调整定位块，能大幅提升多规格混单生产时的加工效率，也能让PCB封装的丝印外框保持统一，减少画板时的封装调整工作量。插针的外露长度做了差异化设计，焊接端的长度刚好适配1.6mm标准厚度PCB板，露出板面的长度控制在1.2mm，刚好满足波峰焊的吃锡要求，不会因为引脚过长剪脚时产生应力导致焊点开裂，对接端的长度匹配通用母座的接触深度，保证插拔时接触可靠不会出现瞬断。
