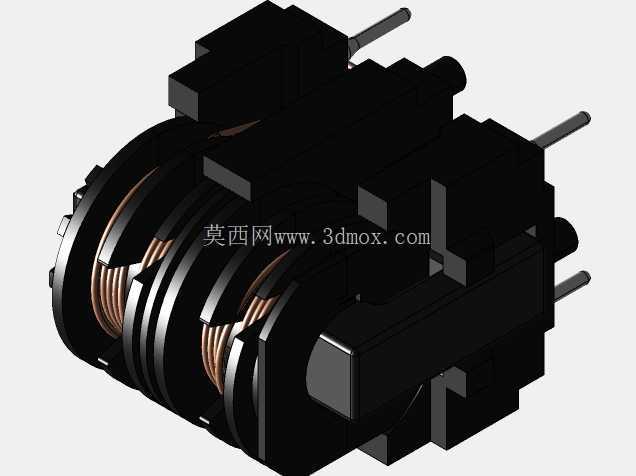

PZ-UT20立式共模扼流滤波组件结构设计

在开关电源、变频驱动、工业控制板卡的电磁兼容设计环节，共模扼流圈是抑制线路共模电磁干扰的核心被动器件，这款PZ-UT20立式结构的共模扼流滤波组件，就是针对板上安装空间受限、干扰抑制频段要求宽的应用场景开发的结构方案。从实际选型适配的角度看，这类立式安装的扼流圈相比卧式同规格产品，在PCB板上占用的横向投影面积更小，能够给周边的电容、电阻、接插件预留更多布线空间，尤其适合高密度布局的电源输入端口、通讯接口滤波回路使用。

从结构设计思路来看，这款组件采用双槽分体骨架搭配闭合磁路的磁芯结构，绕组分别绕制在两个独立的骨架槽位内，能够有效降低绕组间的分布电容，拓宽高频干扰的抑制带宽，骨架上预留的引脚插装位采用标准2.54mm间距的直插设计，能够适配常规波峰焊、手工焊的加工工艺要求，不需要额外定制治具就能完成板上焊接。磁芯外部的塑封固定结构采用卡扣式装配设计，不需要额外点胶固定就能完成磁芯与骨架的锁紧，既能够避免生产过程中磁芯松动产生的电感量偏移，也能在设备长期运行受振动影响时，保持磁芯闭合气隙的稳定性，避免滤波性能出现衰减。

实际使用过程中，这类扼流圈主要串接在交流或直流供电回路的输入侧，当线路上出现共模干扰电流时，两个绕组产生的磁场会在磁芯内同向叠加，呈现出高阻抗特性，将干扰能量转化为热能耗散，而对于正常传输的差模工作电流，两个绕组产生的磁场反向抵消，不会对正常供电产生额外的损耗。这款立式结构的设计还考虑了安装后的爬电距离要求，绕组与磁芯、引脚之间的绝缘隔离结构满足安规设计要求，能够适配AC220V、DC48V等常见供电等级的绝缘防护需求，不需要额外增加绝缘片就能满足多数工业场景的安规认证要求。

从安装边界尺寸来看，这款UT20规格的扼流圈整体高度控制在20mm级别的立式安装空间内，横向宽度不超过18mm，引脚伸出长度适配1.6mm厚度的常规PCB板设计，焊接后引脚露出板面的长度控制在1.5-2mm区间，不会和板面对侧的元器件产生干涉。磁芯与绕组的固定结构还预留了点胶避让位，如果是在高振动的车载、工程机械电控场景使用，可以在磁芯结合面补充点环氧胶进一步加固，不会和周边塑封结构产生装配干涉。绕组的出线端采用直接绕接引脚后焊锡固定的工艺，避免了飞线焊接带来的可靠性问题，每匝绕组的排布都经过结构优化，不会出现绕组松脱、线包鼓出超出安装边界的问题。

在不同的应用场景下，这款扼流圈可以根据实际干扰抑制的频段需求调整绕组线径与匝数，骨架与磁芯的结构尺寸保持通用化，不需要重新开模就能适配不同电感量参数的产品需求，对于结构设计人员来说，在进行PCB布局时只需要按照给定的安装孔位预留空间，就可以兼容同系列不同参数的扼流圈安装，减少了板卡改版的工作量。塑封外壳的边角都做了R0.5以上的圆角处理，避免生产装配过程中划伤操作人员、刮伤周边线材绝缘层，外壳表面的防滑结构也方便自动化插件设备的吸嘴抓取，适配SMT+波峰焊的混装生产工艺。
