CubeMars GL30云台专用无刷电机结构设计

在光电吊舱、手持增稳云台、小型机器人关节这类对角度控制精度、输出扭矩平顺性有严苛要求的场景里，扁平式外转子无刷电机一直是核心驱动部件，本次拆解复现的GL30款电机，就是针对小负载云台场景优化的典型结构。从实际装机适配的角度看，这类电机的设计核心从来不是追求极限功率密度，而是在有限的径向尺寸内，平衡低速扭矩输出、齿槽转矩抑制、安装定位精度三者的关系，毕竟云台负载大多是成像模组、小型传感单元，运行中哪怕毫牛米级的扭矩波动，都可能导致画面抖动、传感数据漂移。

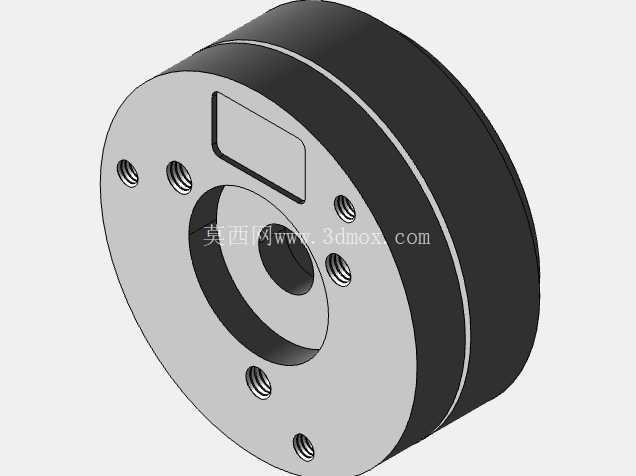

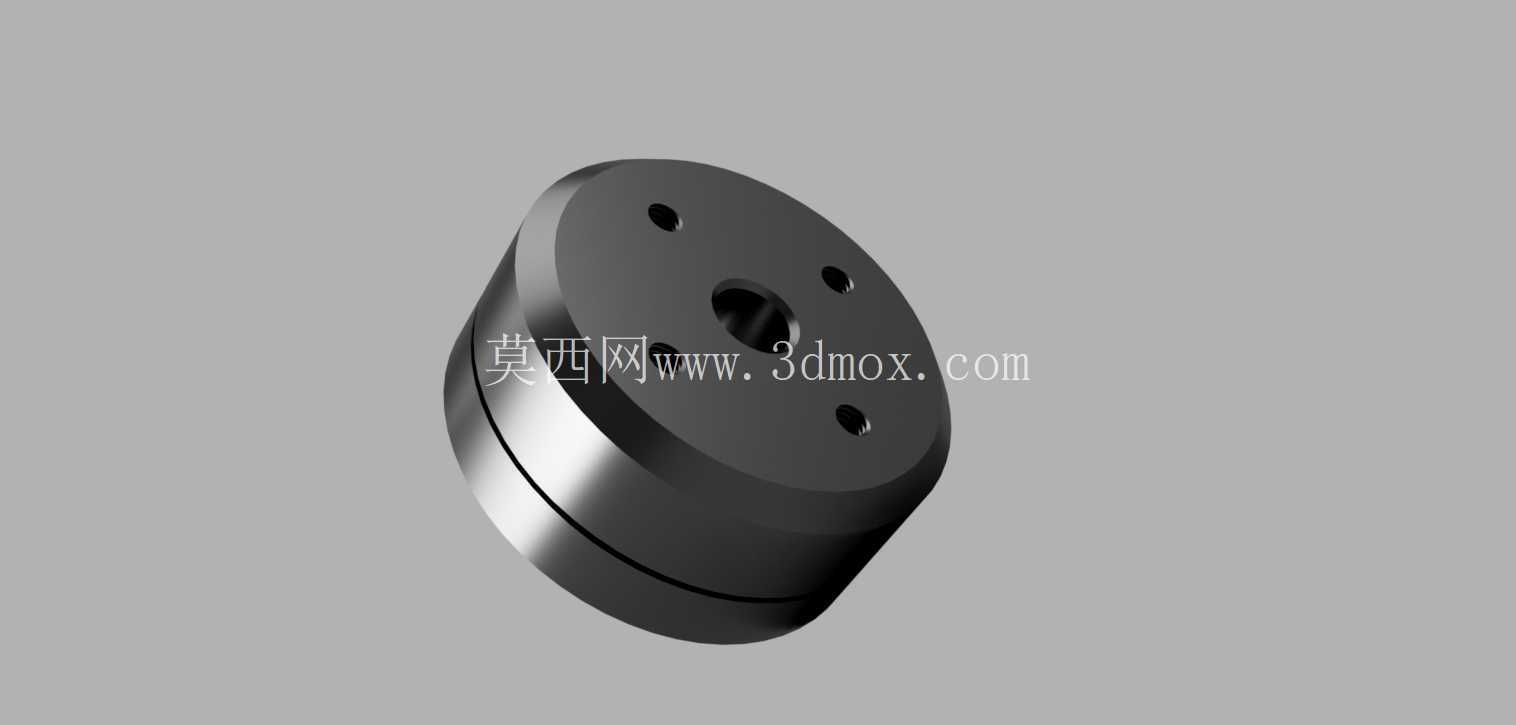

先从安装边界说起，这款电机采用短圆柱扁平结构，端面上均匀分布4个安装孔位，中心预留走线通孔，不管是连接云台俯仰轴支架还是横滚轴转接件，都能直接通过端面螺丝锁附，不需要额外设计转接法兰，能有效压缩云台整体的轴向堆叠尺寸。实际建模时特意对照实物测量了安装孔的分度圆直径、孔深以及中心孔的通径，确保布线时编码器线、电机相线能顺利从中心穿过，避免走线干涉转轴转动，这也是很多新手建模时容易忽略的点——只关注外形轮廓，忽略走线空间的预留，最后装机时要么线被转轴磨破，要么转动时线材拉扯带来额外阻尼。

从功能特性上看，外转子的结构设计让转子外壳直接充当扭矩输出端，转动惯量匹配小负载云台的驱动需求，配合多极槽配合的定子绕组设计，能把低速运行时的齿槽转矩压到极低水平，哪怕是毫秒级的微角度调整，也不会出现卡顿、跳步的问题。建模过程中特意还原了定子与转子之间的均匀气隙，这个尺寸的公差控制直接影响电机运行的空载电流和转动平顺性，气隙过大会降低磁能利用率导致扭矩不足，气隙过小则可能因为加工装配误差出现定转子扫膛，实际生产中这个气隙值一般控制在0.2-0.3mm区间，建模时严格按照实测尺寸保留间隙，没有随意做贴合处理。

设计思路上，这款电机没有采用多余的外壳装饰结构，金属端盖同时承担轴承定位、磁钢固定、安装基准三个功能，两端的轴承位同轴度公差直接决定了电机的径向跳动量，建模时把两个轴承安装孔的同轴度约束做在同一基准轴上，还原了实际加工时一次装夹成型的工艺逻辑，避免后续出工程图时出现基准不统一的问题。转子磁钢采用表贴式固定，在模型里还原了磁钢的排布角度和固定台阶，实际装配时磁钢通过耐高温结构胶固定在转子内壁，台阶结构能避免电机高速转动或者受冲击时磁钢移位，这点在无人机机载云台场景里尤其重要，飞行过程中的振动、加速度冲击都可能让固定不牢的磁钢偏移，直接导致电机失步。

回到应用场景的适配性，这款电机的扭矩参数刚好适配200-500g负载的两轴/三轴云台，不管是用于安防监控的小型球机、手持拍摄的增稳云台，还是教育类小型机器人的关节驱动，都能在不增加额外减速结构的前提下直接驱动负载，省去了减速器带来的背隙问题，角度控制精度能做到角分级。建模时还特意还原了电机出线侧的槽位结构，实际装机时线材可以通过侧槽或者中心孔两个方向引出，适配不同的云台结构布线需求，不会因为出线方向固定限制整体结构布局。

很多结构工程师在选型这类云台电机时，容易只看标称扭矩参数，忽略安装端面的平面度要求、转轴的径向跳动值，实际上这些形位公差对云台的最终精度影响远大于零点几牛厘米的扭矩差，在建模过程中把这些配合面的公差要求融入结构特征里，后续不管是做装配仿真还是出加工图纸，都能直接对应实际装配需求，不用再反复核对实物尺寸调整模型。另外电机外壳的表面做了阳极氧化处理，模型里还原了外壳的台阶和倒角特征，这些细节不只是为了外观好看，边缘倒角能避免装配时刮伤线材，台阶结构则是为了配合密封圈做轻度防尘防水处理，适配户外使用的云台场景，避免灰尘、水汽进入电机内部影响轴承寿命和绕组绝缘性能。
