重载型不锈钢万向调节脚轮结构设计

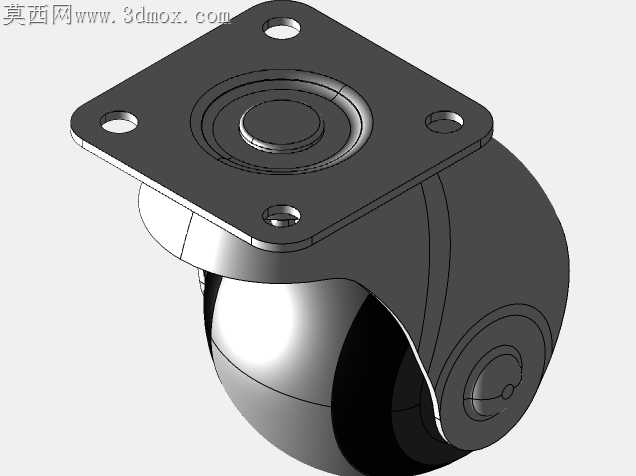

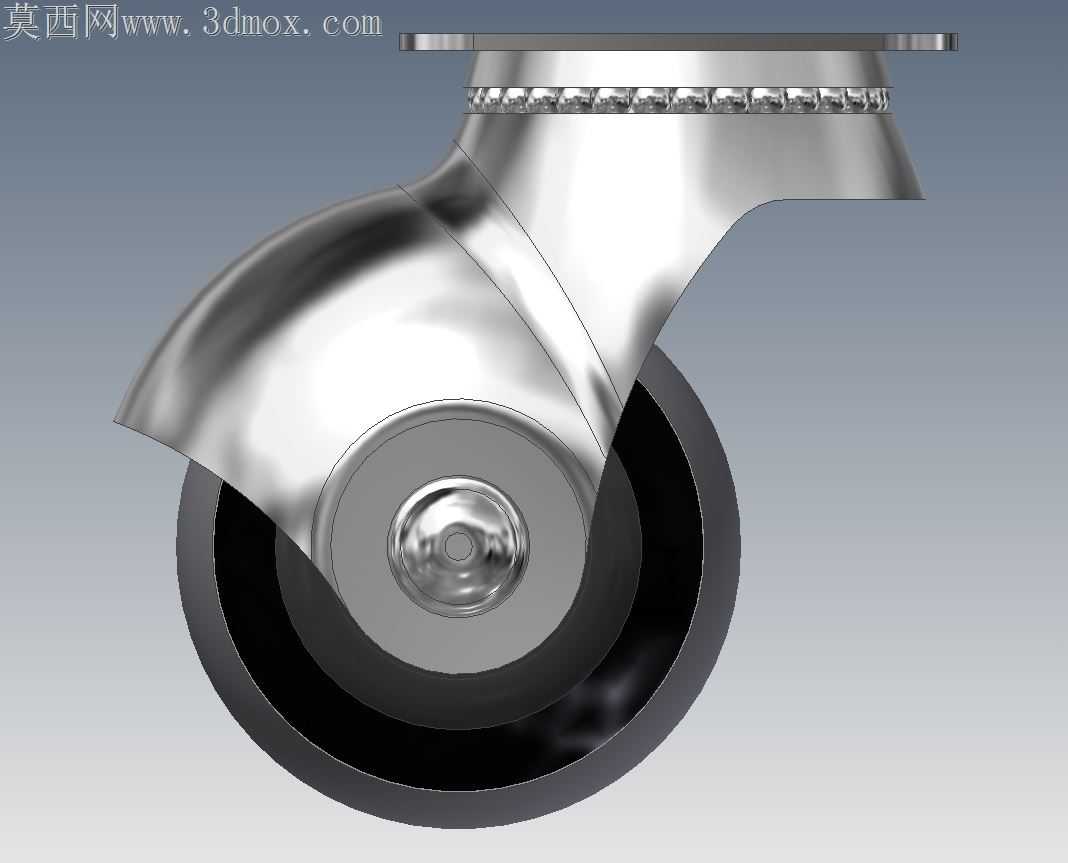

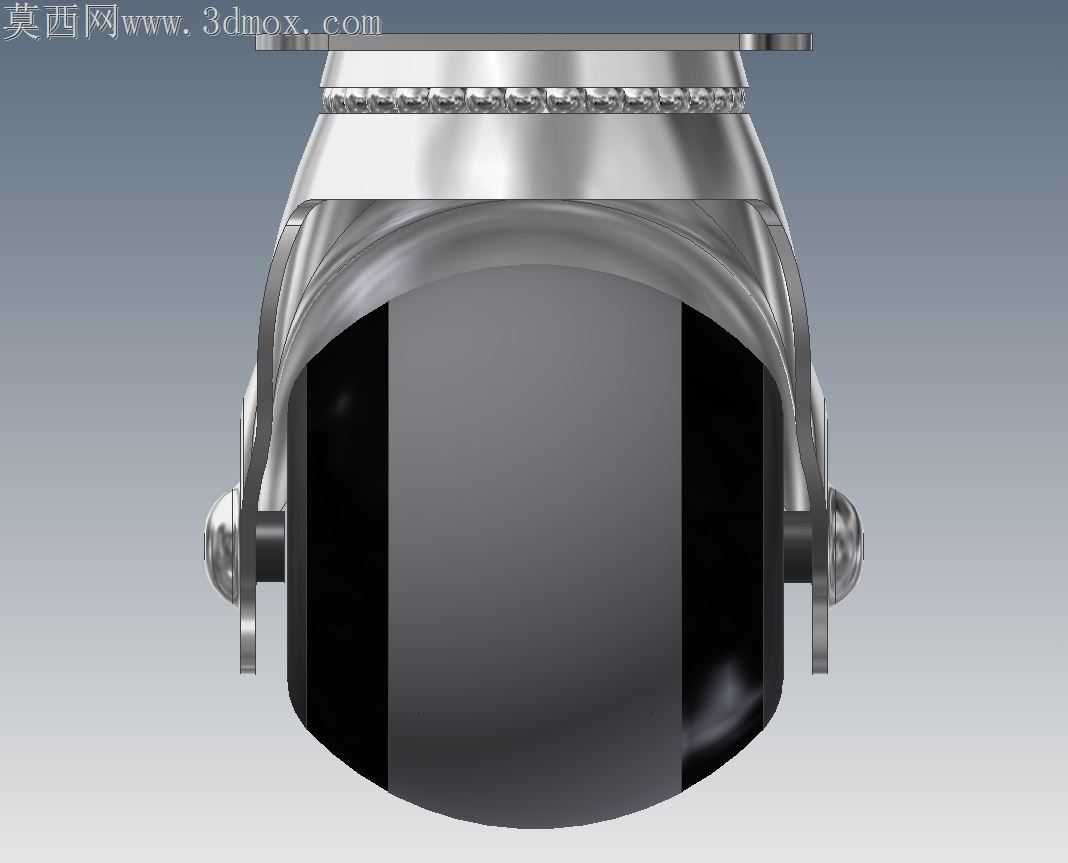

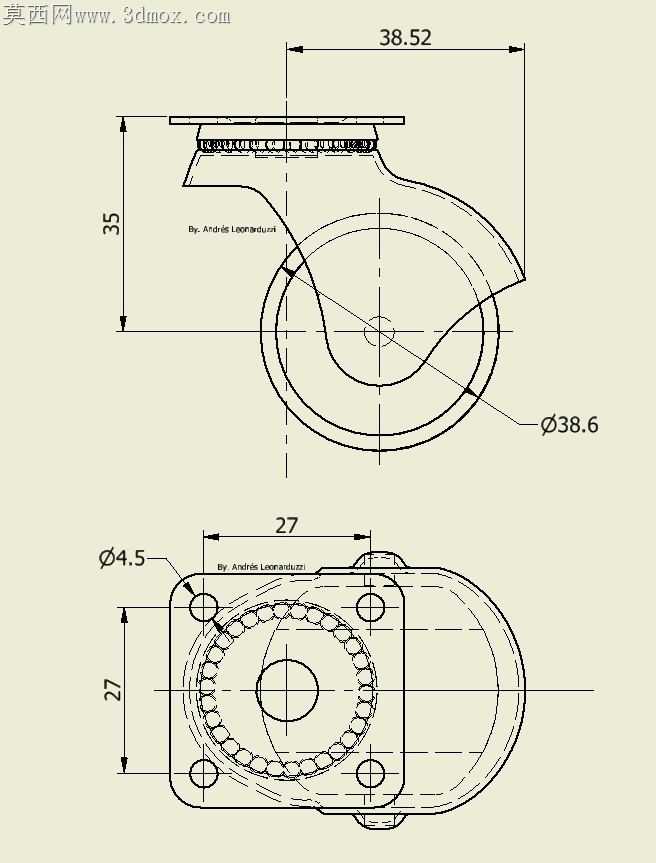

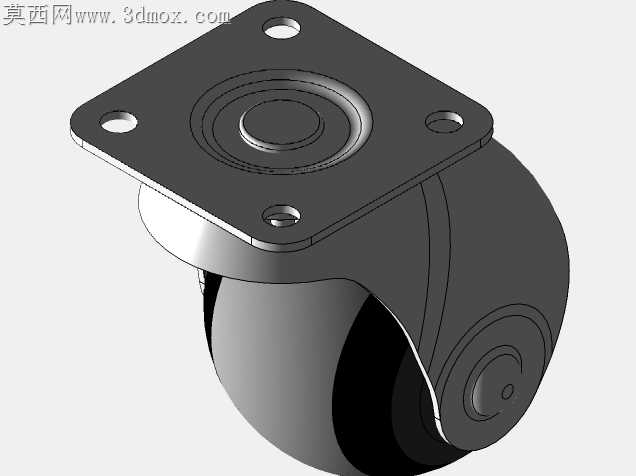

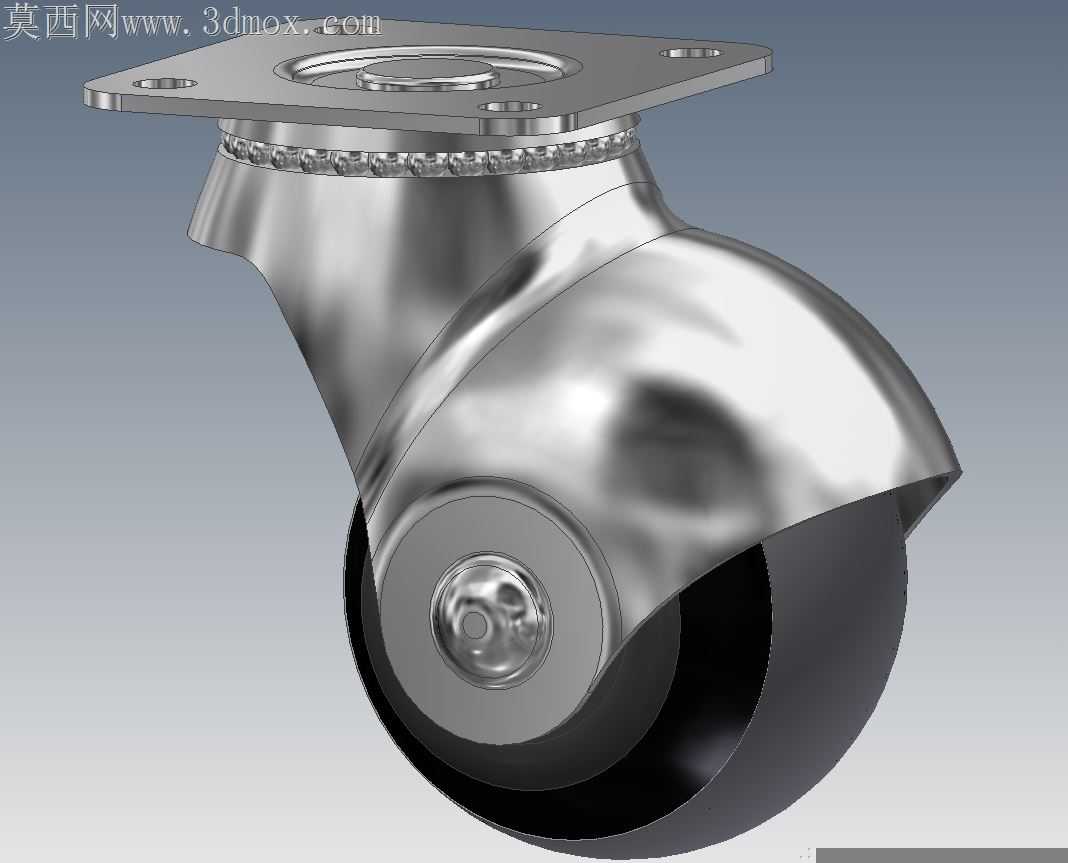

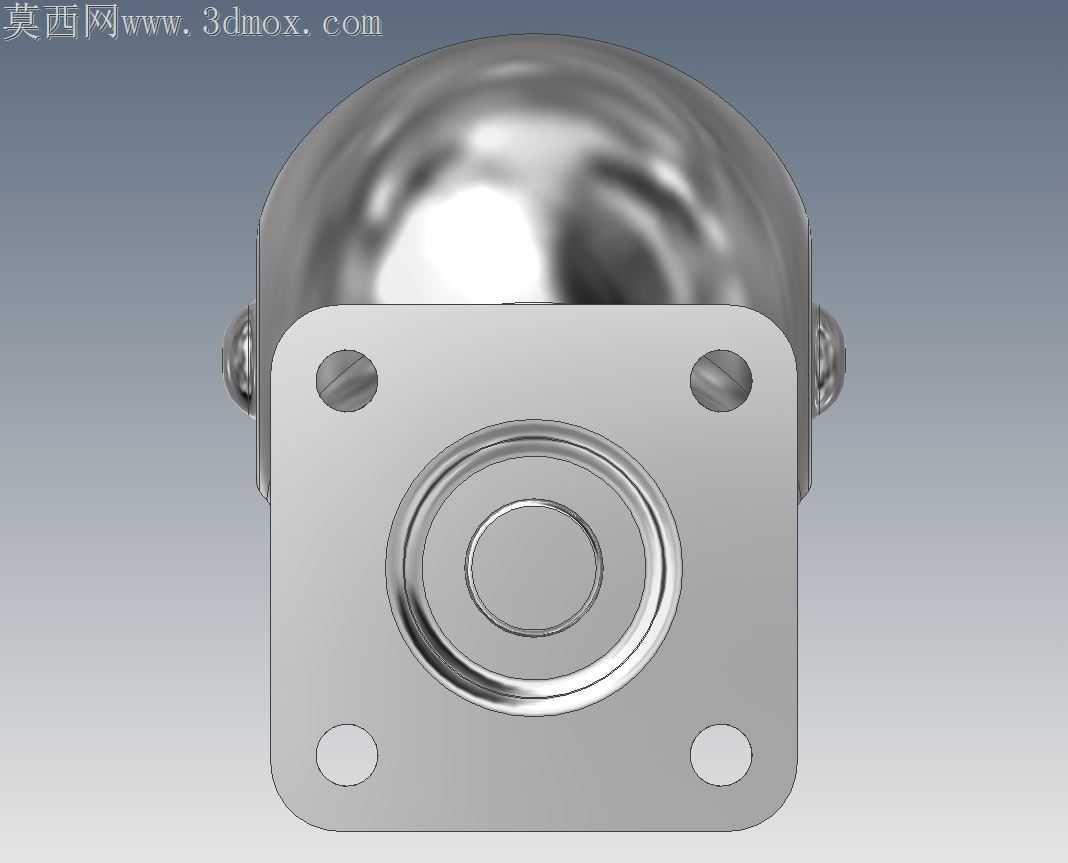

常规冲压焊接脚轮在潮湿腐蚀工况下，焊缝位置极易出现锈穿开裂问题，转向卡顿、轮体脱落的故障占比超六成，这款脚轮的结构设计从加工适配角度出发，把传统的分段焊接支架改成了一体化曲面冲压成型的弯臂结构，从根源上减少了焊缝长度。顶部法兰安装盘的四个安装孔做了沉头锪平处理，安装时螺栓头完全沉入盘面，不会突出刮蹭地面或设备底部，法兰盘和弯臂连接的环焊缝位置特意做了加厚翻边，焊接时熔深可以达到3mm，比常规平接焊缝的抗扭强度提升40%，哪怕承受侧向冲击力也不会从焊缝位置断裂。轮架包裹轮体的弧形罩壳边缘做了15度的外翻卷边，既消除了冲压后的锐边毛刺，避免安装维护时割伤操作人员，卷边形成的加强筋还能提升罩壳的抗形变能力，重物磕碰时不会轻易凹陷卡滞轮体。轮轴位置采用了双滚珠轴承的嵌套结构，轴承座和弯臂是过盈压装配合，压装前轴承座内壁做了粗糙度Ra0.8的精车处理，压装后不需要额外打销固定就能承受径向和轴向的复合载荷，避免长期使用后轴承松旷晃动。轮体采用高硬度尼龙材质，和金属轮毂的配合面做了滚花纹理，注胶成型后橡胶和轮毂的结合力更强，不会出现轮体和轮毂脱层打滑的问题。转向回转面的钢珠跑道在冲压时一次性冷挤压成型，没有后续切削加工的应力集中问题，钢珠装配后涂抹低温润滑脂，在零下二十度的冷库环境下也能保持转向顺滑，不会出现润滑脂凝固卡滞的情况。支架表面做了镜面抛光处理，不是单纯为了外观质感，抛光后的表面粗糙度更低，灰尘和水渍不容易附着，日常清洁只需要擦拭就能保持洁净，适配食品加工、医疗设备这类对卫生要求较高的使用场景。安装盘的平面度控制在0.1mm以内，和设备底部安装面贴合时不会出现间隙，锁紧螺栓后受力均匀，不会因为局部应力过大导致安装盘变形。轮体的圆弧轮廓做了修形处理，中间直径比两端大2mm，滚动时接触地面的面积更小，推动时的阻力更低，同时转向时轮体侧面不会过度剐蹭地面，转向力矩比直圆柱轮体降低30%，哪怕是承载两百公斤的设备，单人也能轻松推动转向。
